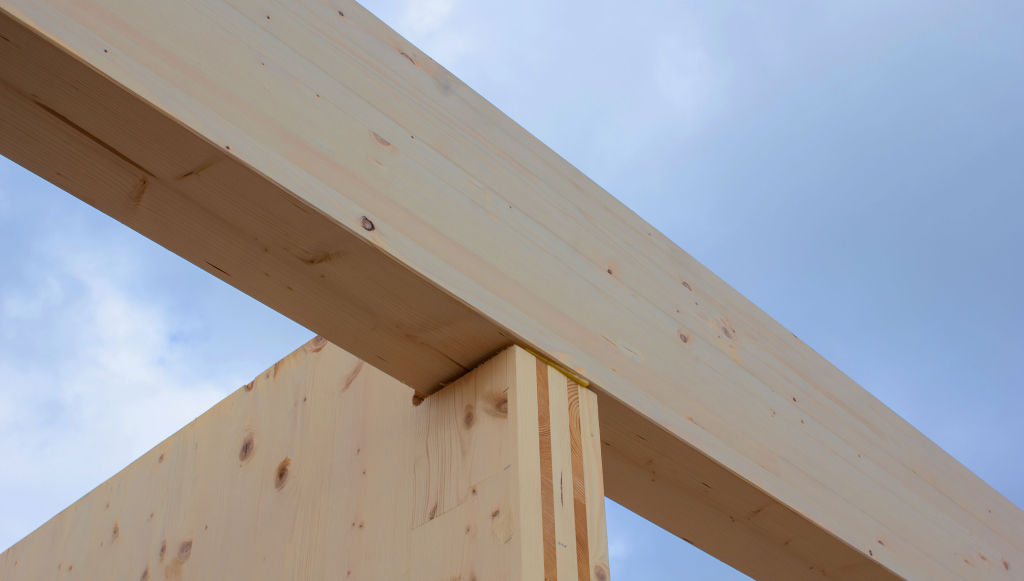

Software de análisis y dimensionado de estructuras laminadas, tipo sándwich y de madera contralaminada (CLT)

Análisis y cálculo estructural por el método de los elementos finitos

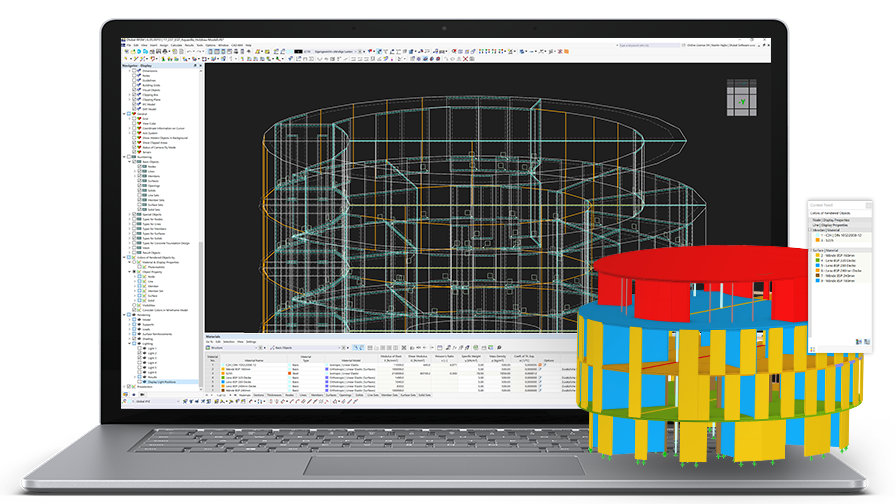

El programa de análisis estructural RFEM es la base de un sistema de software modular. El programa principal RFEM se utiliza para definir estructuras, materiales y cargas de sistemas estructurales planos y espaciales compuestos de placas, muros, láminas y barras. El programa permite también la creación de estructuras combinadas, así como el modelado elementos sólidos y de contacto.

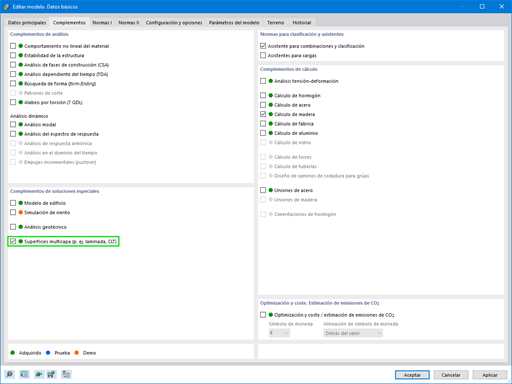

Cálculo de superficies de varias capas

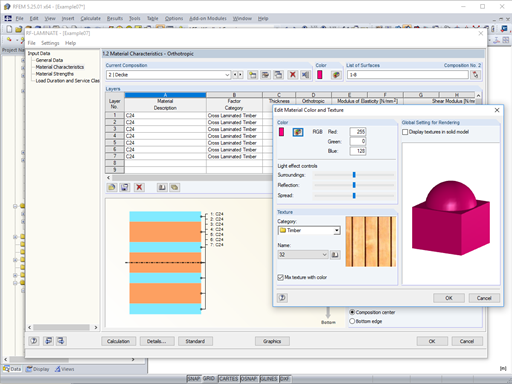

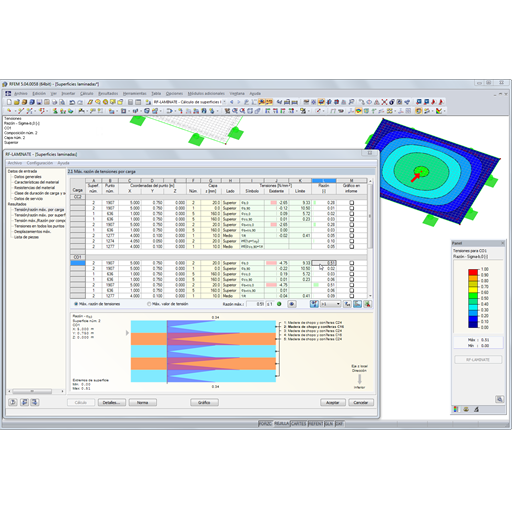

El módulo adicional RF-LAMINATE realiza los análisis de tensiones y flechas de superficies de varias capas (tipo "sandwich") bajo la consideración del acoplamiento a cortante (elementos de madera contralaminada, plásticos reforzados con fibra de vidrio o fibra de carbono, etc).

Base de datos de conocimientos | Estructuras laminadas y de capas

  1. Figura 01- Muro de madera contralaminada con huecos sujetos a la tensión del muro

    Análisis de estabilidad de componentes estructurales de dos dimensiones en ejemplo de muro de madera contralaminada 1

    Básicamente, es posible diseñar componentes estructurales compuestos de madera contralaminada en el módulo adicional RF-LAMINATE. Ya que el diseño es un análisis puro de tensiones elásticas, es necesario considerar además los problemas de estabilidad (pandeo por flexión y pandeo lateral).

  2. Figura 01 - Estructura de capas con propiedades de rigidez y resistencia de Stora Enso CLT 100 C5s

    Análisis de estabilidad de componentes estructurales de dos dimensiones en ejemplo de muro de madera contralaminada 2

    El artículo siguiente describe el cálculo usando el método de la barra equivalente según la referencia [1] Apartado 6.3.2, realizado en el ejemplo de un muro de madera contralaminada susceptible del pandeo descrito en la Parte 1 de esta serie de artículos. El análisis de pandeo se realizará como un análisis de tensiones a compresión con una resistencia a compresión reducida. Para ello, se determina el factor de inestabilidad kc, lo cual depende principalmente del componente de la esbeltez y del tipo de apoyo.

Más artículos técnicos y características de producto
