Laminat-, Sandwichtragwerke und Brettsperrholz (BSP)
Lösung für Laminat-, Sandwichtragwerke und Brettsperrholz (BSP)
Empfohlene Produkte für Laminat-, Sandwichtragwerke und Brettsperrholz (BSP)
Definition von Mehrschichtflächen wie Laminatflächen oder Brettsperrholz (BSP)
Mit dem Add-On Mehrschichtige Flächen bekommt der Anwender die Möglichkeit, mehrschichtige Flächenaufbauten zu definieren. Die Berechnung kann mit und ohne Berücksichtigung des Schubverbundes erfolgen.
Support- und Schulungen
Wir bieten professionelle Unterstützung und viele Dienstleistungen, um Sie bei der schnellen und effizienten Lösung Ihrer Projekte zu unterstützen.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)

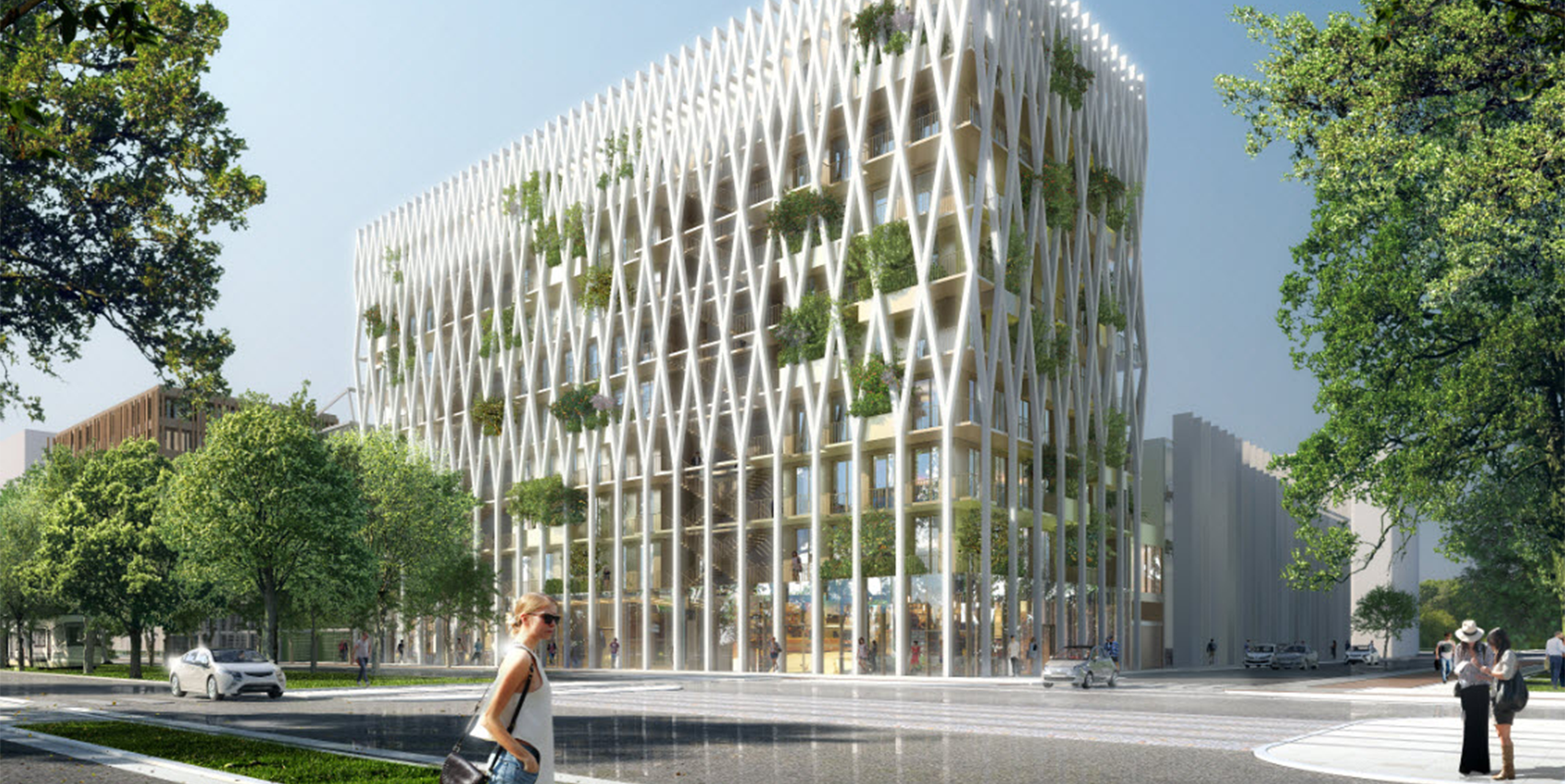

Palazzo Méridia à Nice, France
Der heutige Trend im Hochhausbau geht eindeutig zur Verwendung von Holz als ökologischster und umweltfreundlichster Werkstoff. Der Bauträger Nexity setzt sich entschlossen für die Anwendung konstruktiver Lösungen mit mehreren Labels und Zertifizierungen ein, um den CO2-Ausstoß zu reduzieren und hat daher schon mehrere Geschäfts- und Bürogebäude aus Holz gebaut.Dazu zählt unter anderem der Palazzo Meridia in Nizza. Es ist derzeit das höchste Bürogebäude aus Brettsperrholz in Frankreich. Mit der Ausführungsplanung, der Lieferung und Montage der Holzkonstruktion wurde der Dlubal-Kunde CBS-Lifteam beauftragt.
-
Projekt-Standort
Nizza, Frankreich
-
Software
RFEM 5 | Die ultimative FEM-Statiksoftware

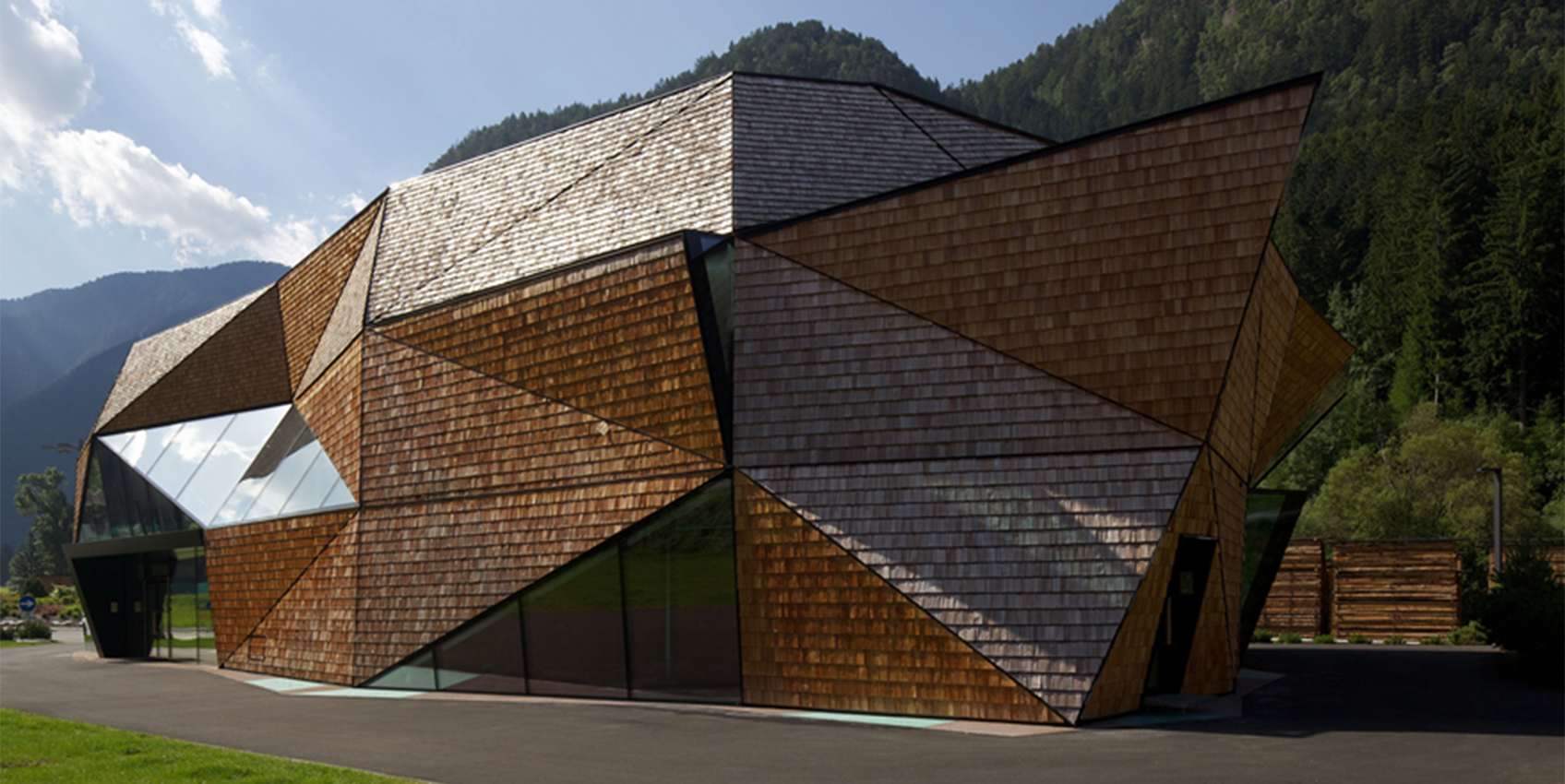

Werkstatt für Holzschnitzkunst im Grödnertal
Ein außergewöhnliches Projekt gelang dem Architekturbüro bergmeister-wolf beim Entwurf einer neuen Werkstatt für Holzschnitzkunst im Grödnertal in Südtirol.Da die aus Dreiecken bestehende Fassade nur teilweise zur Lastabtragung herangezogen werden konnte, stellte dieses Gebäude eine große Herausforderung für den Holzbauingenieur dar. Doch der Dlubal-Kunde Schrentewein & Partner meisterte diese Aufgabe, indem er in erster Linie die inneren Gebäudeteile zur Lastabtragung heranzog.
-
Projekt-Standort
Grödnertal, Italien
-
Software
RFEM 5 | Die ultimative FEM-Statiksoftware
Nicht mehr aktuelle Produkte
RFEM 5 | Die ultimative FEM-Statiksoftware
Mit dem Statikprogramm RFEM steht dem anspruchsvollen Statiker und Berechnungsingenieur ein 3D-FEM-Programm zur Verfügung, das allen Anforderungen im modernen Ingenieurbau gerecht wird. Ausgefeilte Eingabetechnik ermöglicht eine kurze Einarbeitung und intuitive Modellierung von einfachen und komplexen Strukturen.
Zusatzmodul für Laminat-, Sandwichtragwerke und Brettsperrholz (BSP) in RFEM 5:
Technischer Support | Vertriebsteam
Veranstaltung

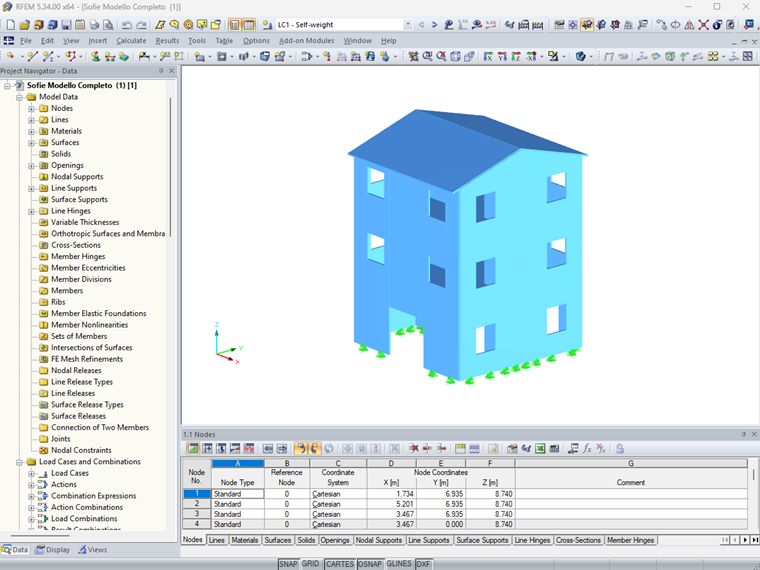

Knowledge Base
Veranstaltung
.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)
.jpg?mw=350&hash=9dab4d3c5ad7b42b10fd642165af58e4b9112dc8)
.jpg?mw=350&hash=c555e9c6e1b4d3d1f1b1da3ed89612b62d10b59b)
.jpg?mw=350&hash=8f312d6c75a747d88bf9d0f5b1038595900b96c1)
In der Schichtenaufbau-Bibliothek stehen Ihnen u. a. folgende Brettsperrholz-Hersteller zur Verfügung:
- Binderholz (USA)
- KLH (USA, CAN)
- Kalesnikoff (USA, CAN)
- Nordic Structures (USA, CAN)
- Mercer Mass Timber
- SmartLam
- Sterling Structural
- Aufbauten, die in der Lignatec-Ausgabe 32 "Brettsperrholz aus Schweizer Produktion" gelistet sind
Durch das Laden eines Aufbaues aus der Schichtenaufbau-Bibliothek werden für Sie automatisch alle relevanten Parameter übernommen. Die Datenbank wird kontinuierlich für Sie erweitert.
- Allgemeine Spannungsnachweise
- Vollständig in RFEM integrierte grafische und numerische Ausgabe der Spannungen und Ausnutzungen
- Flexible Bemessung mit unterschiedlichen Schichtenanordnungen
- Hohe Effektivität wegen des sehr geringen Umfangs an notwendigen Eingabedaten
- Flexibilität durch detaillierte Einstellmöglichkeiten für Berechnungsgrundlagen und Berechnungsumfang
- Auf Basis des gewählten Materialmodells und der beinhaltenden Schichten wird eine lokale Gesamtsteifigkeitsmatrix der Fläche in RFEM generiert. Folgende Materialmodelle stehen hierbei zur Verfügung:
- Orthotrop
- Isotrop
- Benutzerdefiniert
- Hybrid (hierbei sind auch Kombinationen der Materialmodelle möglich)
- Speichermöglichkeit für häufig verwendete Schichtenaufbauten in einer Datenbank
- Ermittlung von Grundspannungen, Schubspannungen und Vergleichsspannungen
- Zusätzlich zu den Grundspannungen stehen auch die nach DIN EN 1995-1-1 geforderten Spannungen sowie die Interaktion dieser Spannungen als Ausgabe zur Verfügung.
- Spannungsnachweis für nahezu beliebig geformte Strukturteile
- Vergleichsspannungen nach verschiedenen Hypothesen:
- Gestaltänderungsenergiehypothese (von Mises)
- Schubspannungshypothese (Tresca)
- Normalspannungshypothese (Rankine)
- Hauptdehnungshypothese (Bach)
- Berechnung der Querschubspannungen nach Mindlin, Kirchhoff oder mit freier Eingabe
- Gebrauchstauglichkeitsnachweis durch Überprüfung der Flächenverschiebungen
- Benutzerdefinierte Einstellung der Grenzdurchbiegungen
- Optionale Berücksichtigung des Schichtenverbunds
- Differenzierte Ausgabe der einzelnen Spannungskomponenten und -ausnutzungen in Tabellen und Grafik
- Ausgabe der Spannungen für jede Schicht des Modells
- Stückliste der bemessenen Flächen
- Komplett schubweicher Verbund möglich
Nach der Bemessung werden die maximalen Spannungen, Ausnutzungen und Verschiebungen nach Lastfällen, Flächen oder Rasterpunkten geordnet ausgegeben. Der Ausnutzungsgrad kann auf jede beliebige Spannungsart bezogen werden. Die aktuelle Stelle wird im RFEM-Strukturmodell farblich hervorgehoben.
Neben der tabellarischen Auswertung im Modul können die Spannungen und Ausnutzungen grafisch im RFEM-Arbeitsfenster dargestellt werden. Dabei lassen sich die Farb- und Wertezuweisungen des Panels anpassen.
Lastfälle, Last- und Ergebniskombinationen lassen sich zum Nachweis der Tragfähigkeit und Gebrauchstauglichkeit auswählen. Sind die zu bemessenden Flächen über die Pick-Funktion ausgewählt, ist das geeignete Materialmodell festzulegen.
Der Schichtenaufbau, aus dem die Steifigkeit der Fläche berechnet wird, kann beliebig variiert werden. Die durch die Wahl des Materialmodells festgelegten Parameter können beliebig angepasst werden. Die 3*3 Matrix der Schichten kann ebenfalls beliebig verändert werden. Somit besteht eine vollkommen freie Wahl bei der Generierung der Steifigkeiten.
Die Grenzspannungen jeder Schicht werden durch das gewählte Material festgelegt. Auch diese Werte lassen sich benutzerdefiniert anpassen.
