I programmi di calcolo strutturale di Dlubal Software si integrano perfettamente nella pianificazione secondo il metodo Building Information Modeling (BIM).

Attraverso una varietà di interfacce è possibile scambiare dati di modelli strutturali digitali con RFEM o RSTAB.

  • Progettazione orientata al BIM
  • Progettazione orientata al BIM

Interfaccia di RFEM con Rhino e Grasshopper

Rhinoceros (o Rhino) è un software per la modellazione assistita di qualsiasi oggetto (da una semplice teiera ad edifici completi). Grazie alla specializzazione in curve e superfici NURBS, non ci sono limiti alle forme.

In combinazione con l'interfaccia Grasshopper, le strutture possono essere parametrizzate dall'utente tramite una chiara interfaccia di programmazione visuale. Questo rende il pacchetto del prodotto particolarmente interessante per architetti e ingegneri.

Le interfacce per Rhino e Grasshopper sono implementate di default in RFEM.

1

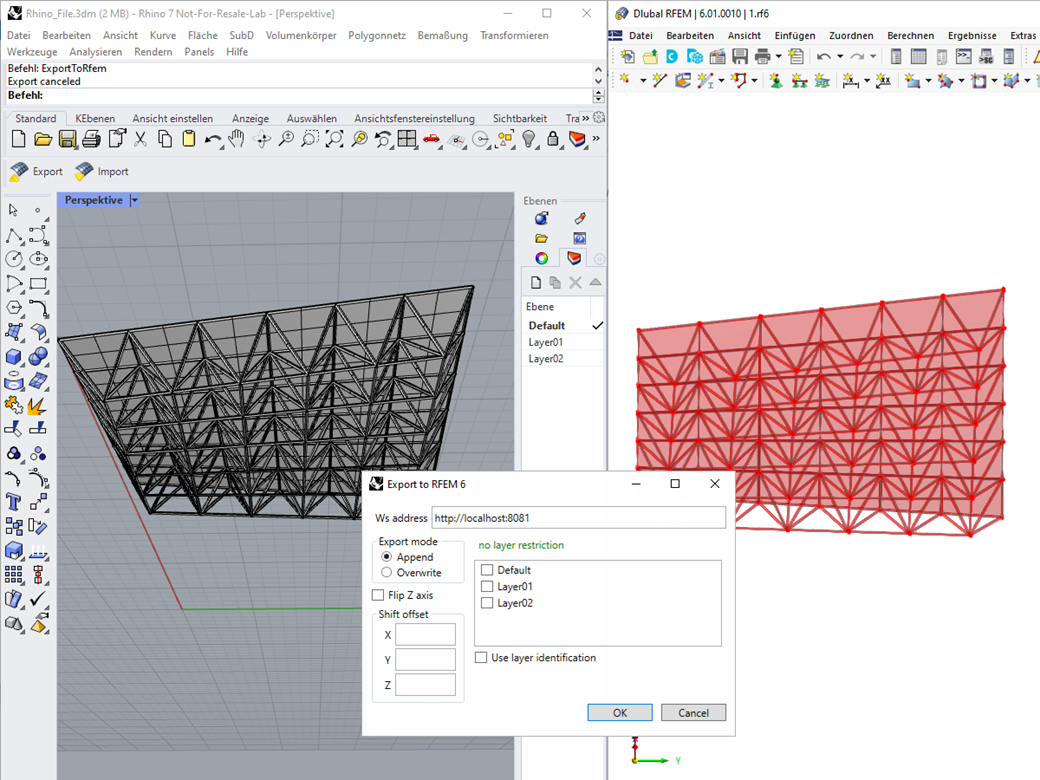

Interfaccia con Rhino

Linee e superfici con aperture, possono essere esportate o importate da RFEM. È possibile importare ed esportare i seguenti tipi di linea: linea, polilinea, arco, cerchio, ellisse, parabola ed anche NURBS. Inoltre, è possibile importare ed esportare i seguenti tipi di superficie: piana, superficie ruotata e NURBS.

2

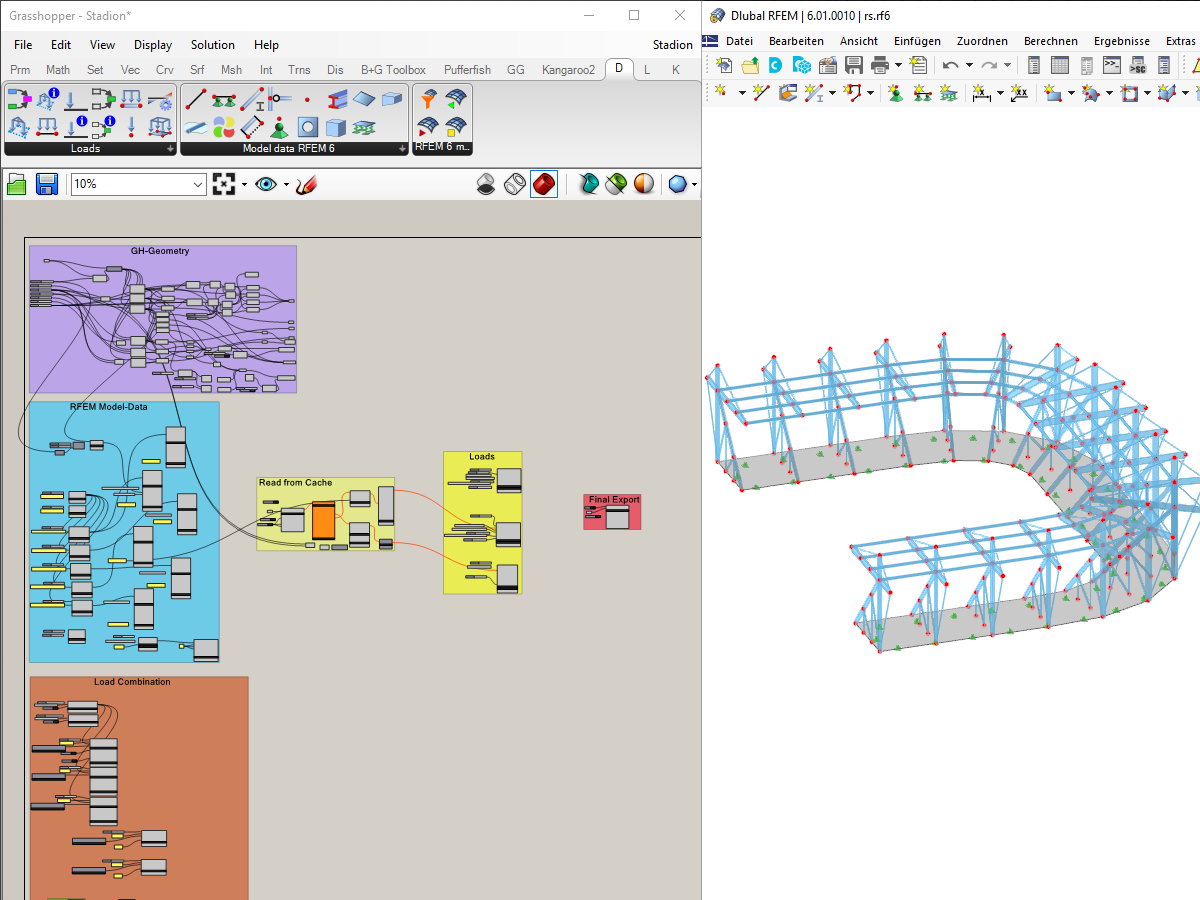

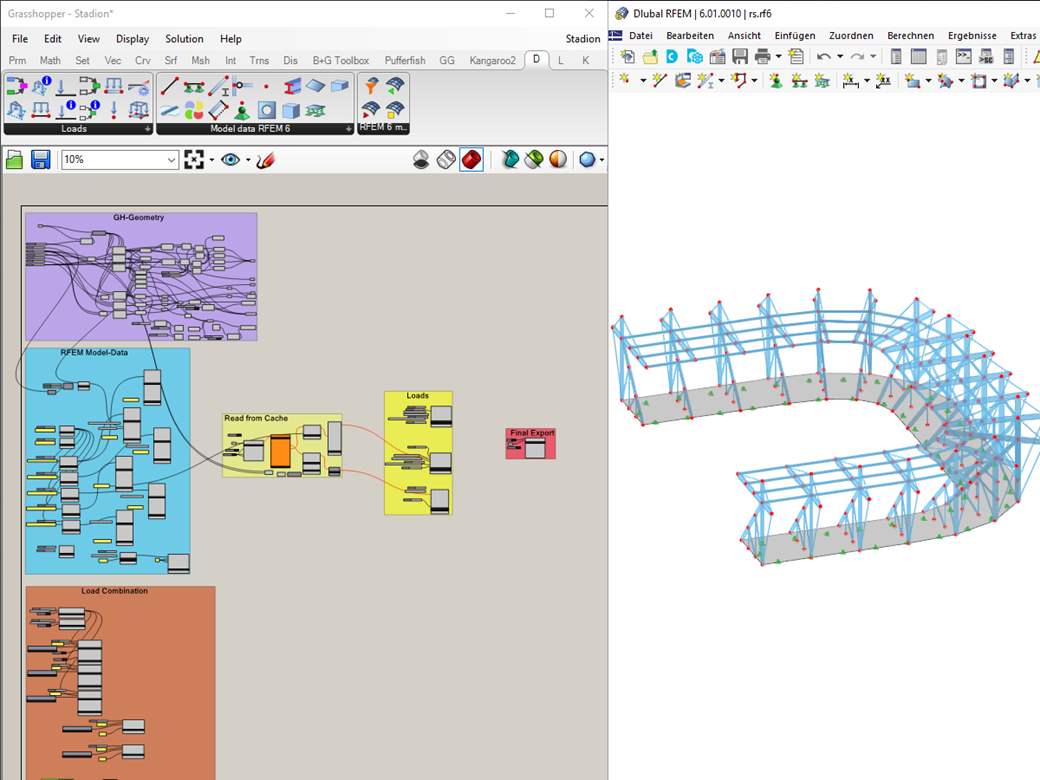

Interfaccia con Grasshopper

Utilizzando l'interfaccia, la scheda Dlubal è attivata in Grasshopper che contiene tre opzioni. Con l'opzione "Superfici", è possibile aggiungere le proprietà della superficie di Dlubal Software (materiale, spessore, tipo di rigidezza della superficie) per modelli 2D. Con l'opzione "Asta", è possibile aggiungere proprietà specifiche dell'asta (materiale, sezione trasversale, rotazione dell'asta) su linee e curve importate. La terza opzione consente l'esportazione diretta in RFEM.
