RFEM Interfaces to Rhino & Grasshopper

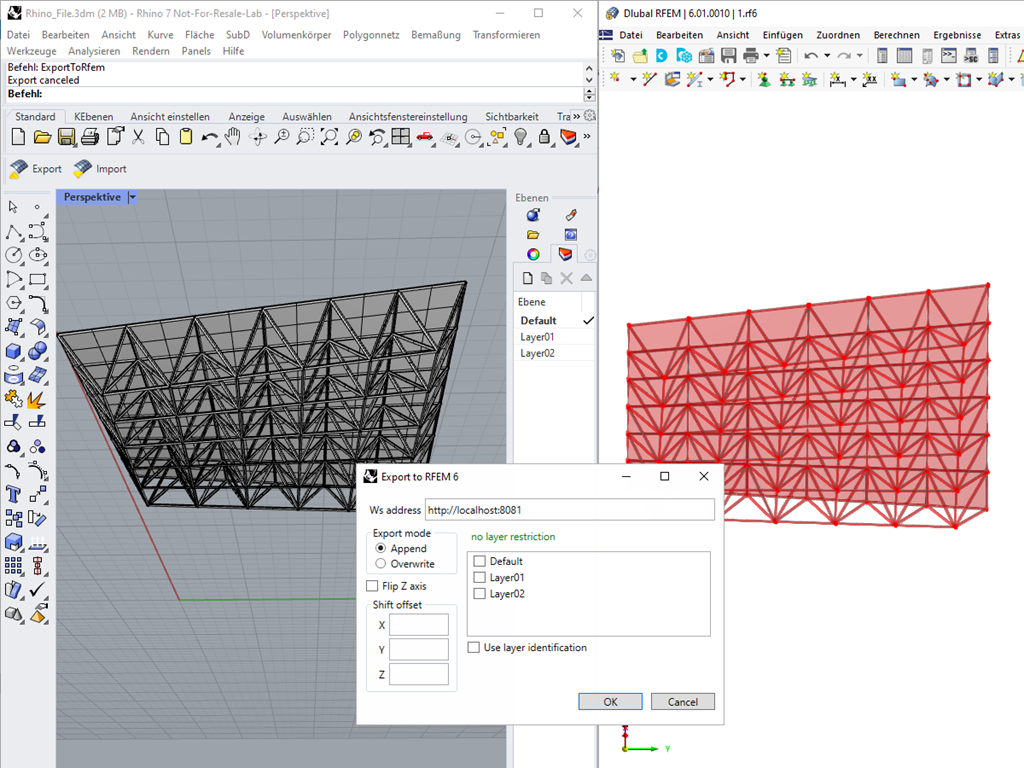

Rhinoceros (or Rhino) is a software for the computer-aided modelling of any objects (from the teapot to complete buildings). Due to the specialization in NURBS curves and surfaces, there are no limits to the shapes.

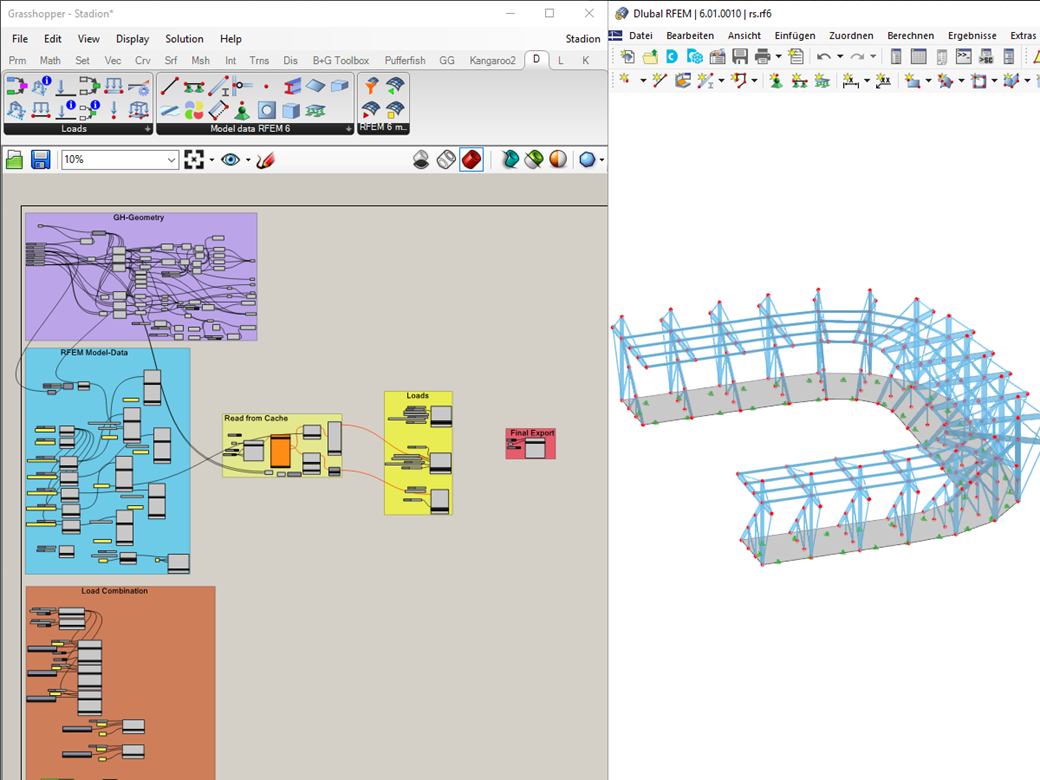

In combination with the Grasshopper plugin, structures can be parametrized user-defined by means of a clear, visual programming interface. This makes the product package especially interesting for architects and engineers.

The interfaces to Rhino and Grasshopper are implemented by default in RFEM.

  1. 直接从 AutoCAD 输入

    输入

    模型中的直线在 RFEM 中可以选择作为线或者杆件进行导入。此外图层的名称直接设置作为截面的名称,其材料属性指定为第一个预先定义的材料。如果图层的名称与 Dlubal 截面数据库的截面和材料相符合,那么可以直接使用此名称。

  2. 直接导出到 AutoCAD

    导出

    杆件从 RFEM/RSTAB 中作为直线导出,该直线的图层包含了该直线所使用的截面和材料。在由 RFEM 导出的 DXF 格式文件时,除了可以导出全部模型外,还可以在导航器中设置导出有限元网格的编号。

    RFEM/RSTAB 的其他导出功能还有,例如:结果等值线,可以作为 DXF 格式文件导出。此外用户都能够直接选择导出不同的项目,例如等值线、有限元网格、数值等。
