Software de análisis estructural y BIM

Planificación en 3D según el método BIM

Los programas de análisis estructural de Dlubal Software se integran a la perfección en la planificación según el método del Modelado de información de construcción (BIM).

El gran número de interfaces aseguran el intercambio de datos de los modelos digitales de las construcciones con RSTAB y RFEM.

  • Modelado de información para construcción
  • Modelado de información para construcción

Interfaces de RFEM con Rhino y Grasshopper

Rhinoceros (o Rhino) es un software para el modelado asistido por ordenador de cualquier objeto (desde la tetera hasta edificios completos). Debido a la especialización en curvas y superficies NURBS, no hay límites para las formas.

En combinación con la interfaz de Grasshopper, el usuario puede parametrizar las estructuras mediante una interfaz de programación clara y visual. Esto hace que el paquete del producto sea especialmente interesante para arquitectos e ingenieros.

Las interfaces para Rhino y Grasshopper se implementan por defecto en RFEM.

1

Interfaz con Rhino

Las líneas y las superficies incluyendo huecos se pueden importar o exportar desde RFEM. Se pueden importar o exportar los tipos de líneas siguientes: línea, polilínea, arco, círculo, elipse, parábola y NURBS. Adicionalmente, se pueden importar y exportar los tipos de superficies siguientes: plana, superficie de revolución y NURBS.
2

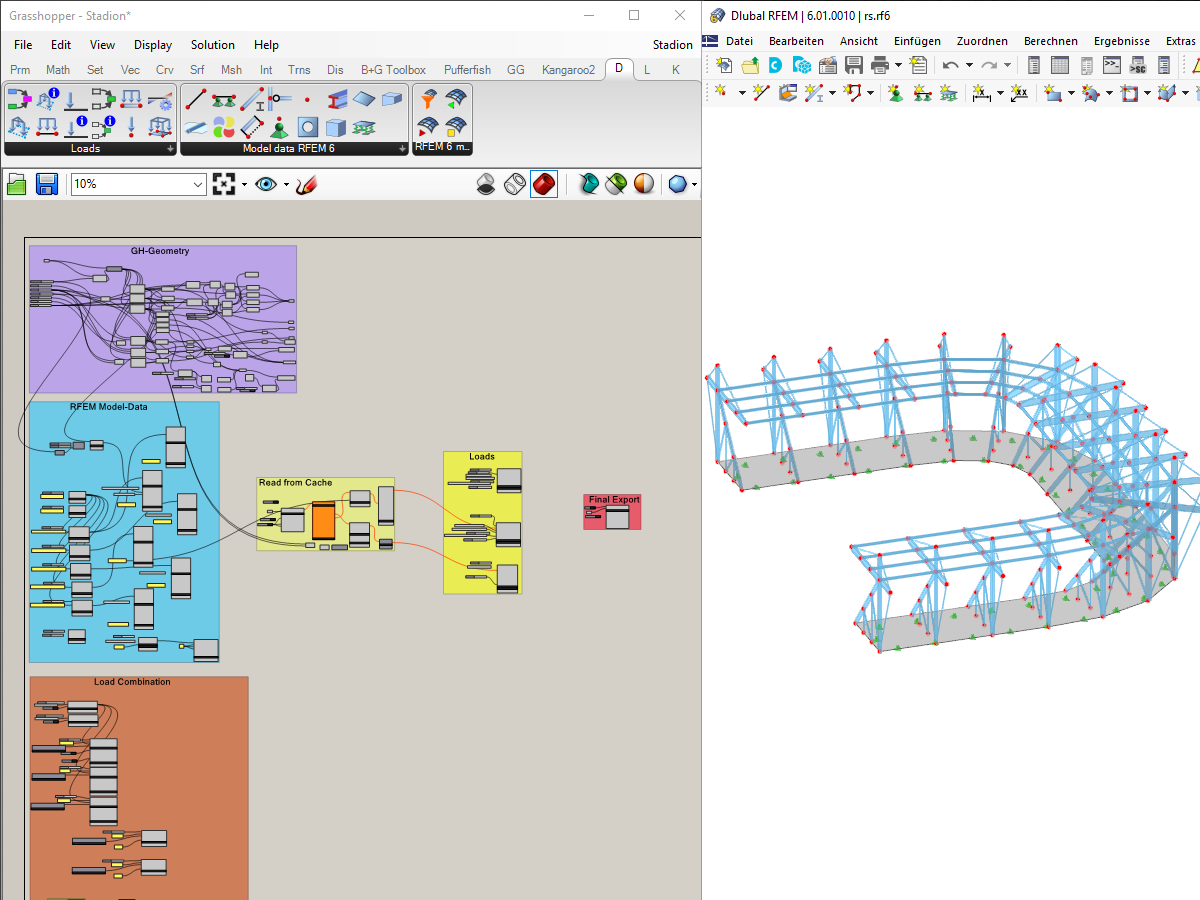

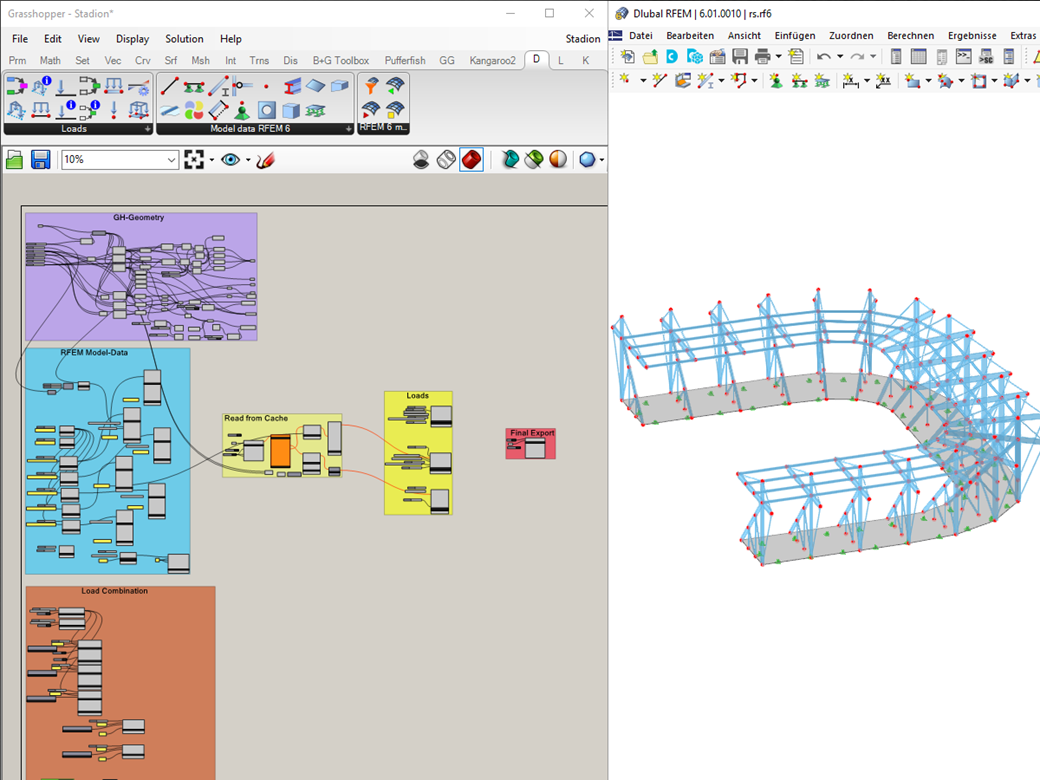

Interfaz con Grasshopper

Al utilizar esta interfaz, se activa la pestaña de Dlubal en Grasshopper, la cual contiene tres opciones. Con la opción "Superficies", puede agregar las propiedades de superficies de Dlubal Software (material, espesor, tipo de rigidez de superficie) para modelos en 2D. Con la opción "Barra", puede agregar las propiedades específicas de barras (material, sección, giro de la barra) en las líneas y curvas importadas. La tercera opción permite la exportación directa a RFEM.
