Расчёт собственных колебаний
Модальный анализ | Импорт масс

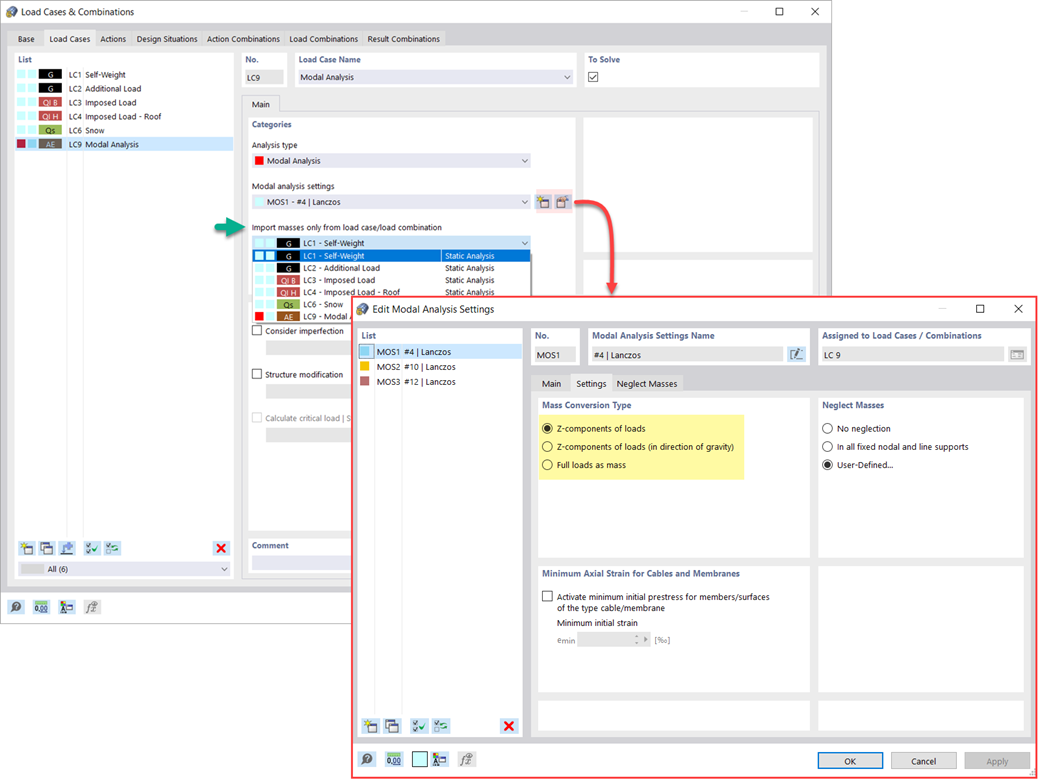

У вас есть несколько вариантов для задания масс для модального анализа. В то время как массы от собственного веса учитываются автоматически, вы можете учесть нагрузки и массы непосредственно в загружении модального анализа. Вам нужно больше возможностей? Выберите, следует ли учитывать полные нагрузки в качестве масс, компоненты нагрузки в глобальном направлении Z или только компоненты нагрузки в направлении силы тяжести.

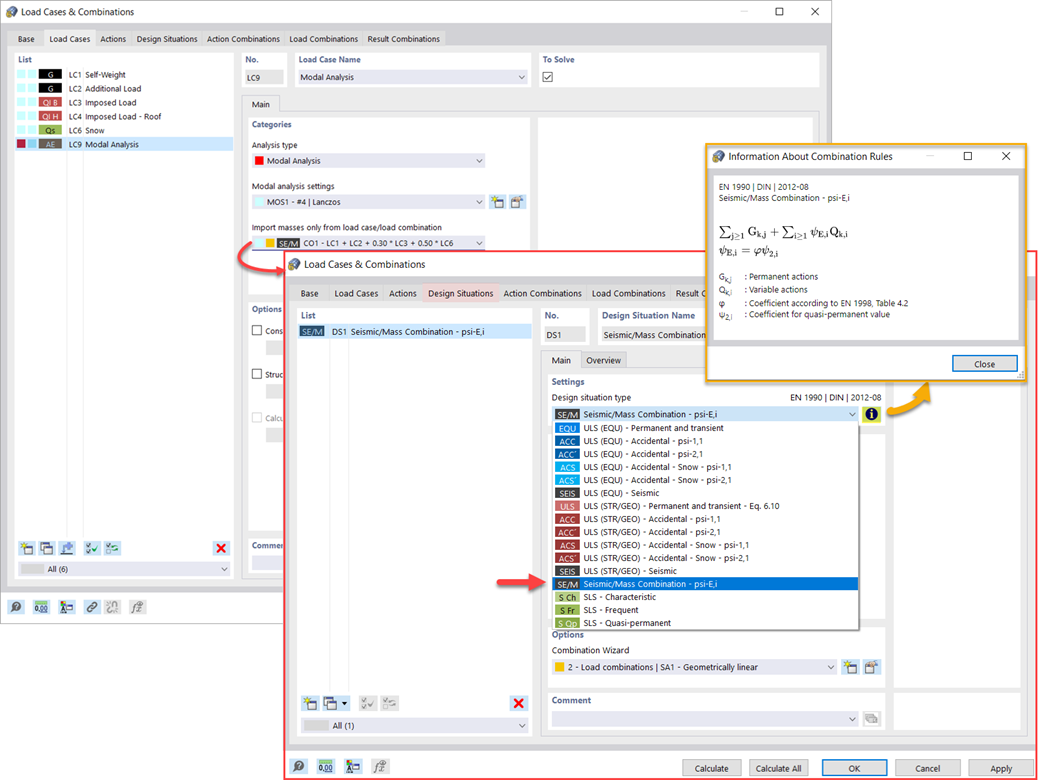

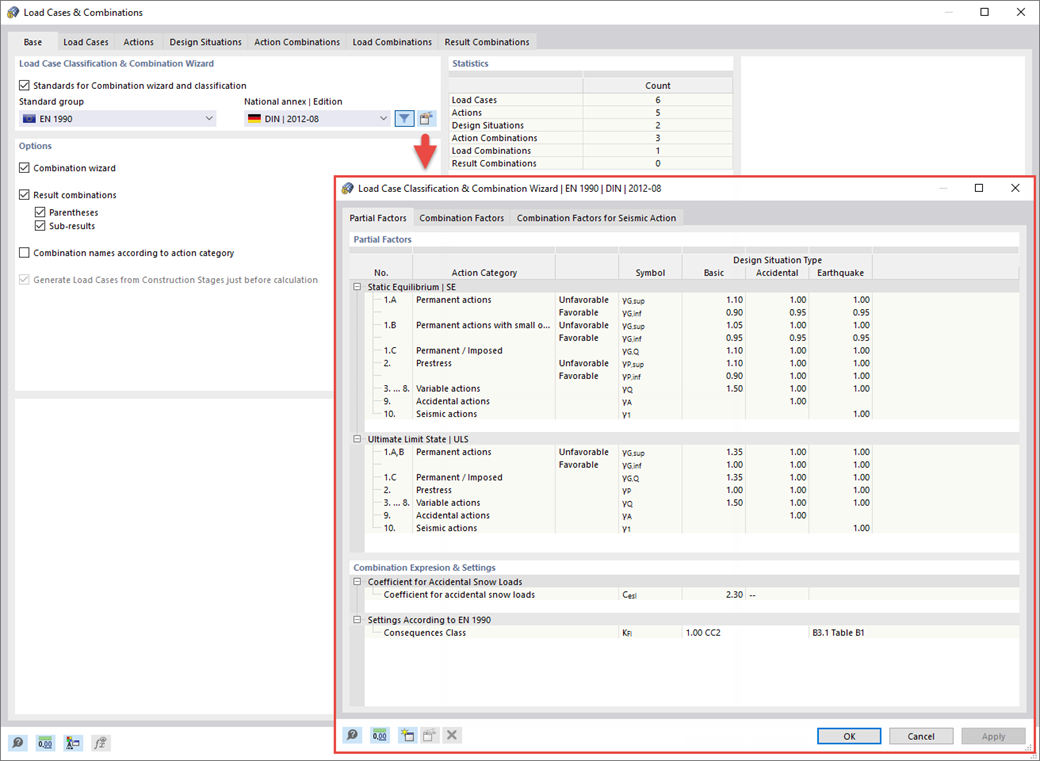

Программа предлагает вам дополнительную или альтернативную возможность импорта масс: Задание сочетаний нагрузок вручную, поскольку эти массы учитываются в модальном анализе. Вы выбрали норматив для проектирования? Затем можно создать расчётную ситуацию с типом сочетания Сейсмическая масса. Таким образом, программа автоматически рассчитывает ситуацию с массами для модального анализа в соответствии с выбранным нормативом. Другими словами: Программа создает сочетание нагрузок на основе заданных коэффициентов сочетания для выбранного норматива. Он содержит массы, используемые для модального анализа.
Модальный анализ | Добавление масс

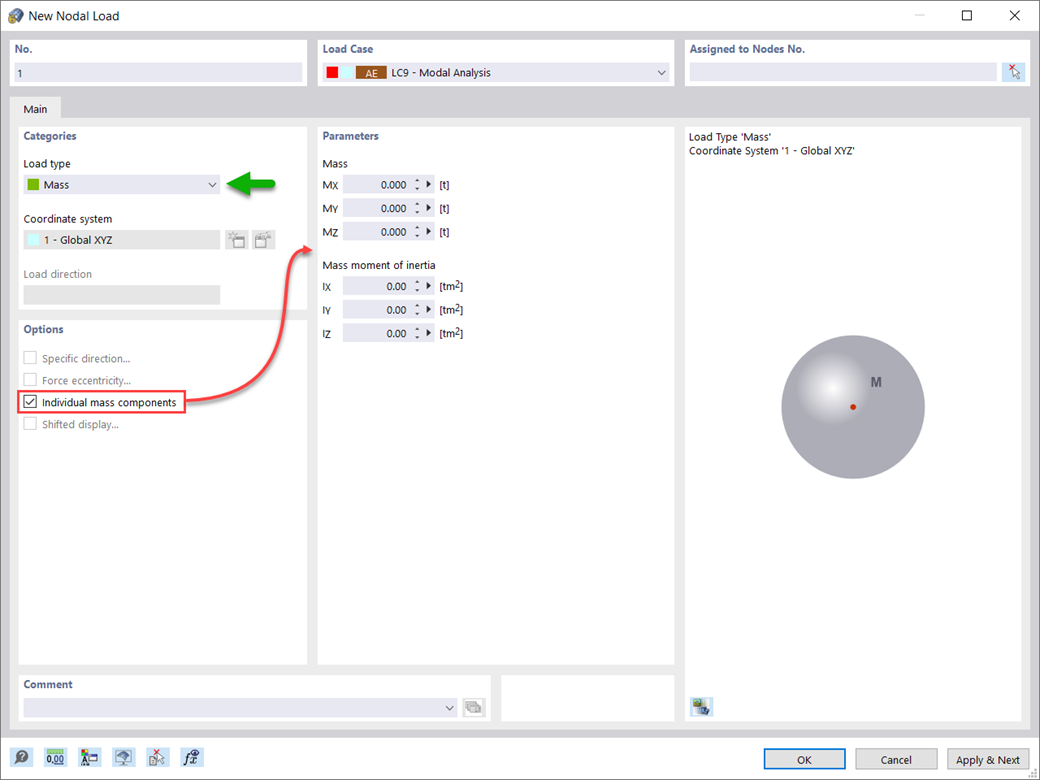

Хотите учесть, кроме статических нагрузок, также другие нагрузки в качестве масс? Программа позволяет это выполнять для узловых, стержневых, линейных и поверхностных нагрузок. Для этого при задании требуемой нагрузки нужно выбрать тип нагрузки Масса. Определите для данных нагрузок массу или компоненты массы в направлениях X, Y и Z. Для узловых масс у вас есть дополнительная возможность указать также моменты инерции X, Y и Z, чтобы смоделировать более сложные точки массы.
Модальный анализ | Пренебрежение массами
Часто приходится пренебрегать массами. Это особенно тот случай, когда вы хотите использовать результаты модального анализа для сейсмического расчёта. Потому для расчета требуется 90% эффективной модальной массы в каждом направлении. Таким образом, можно пренебречь массой во всех неподвижных узловых и линейных опорах. Программа автоматически деактивирует связанные массы.

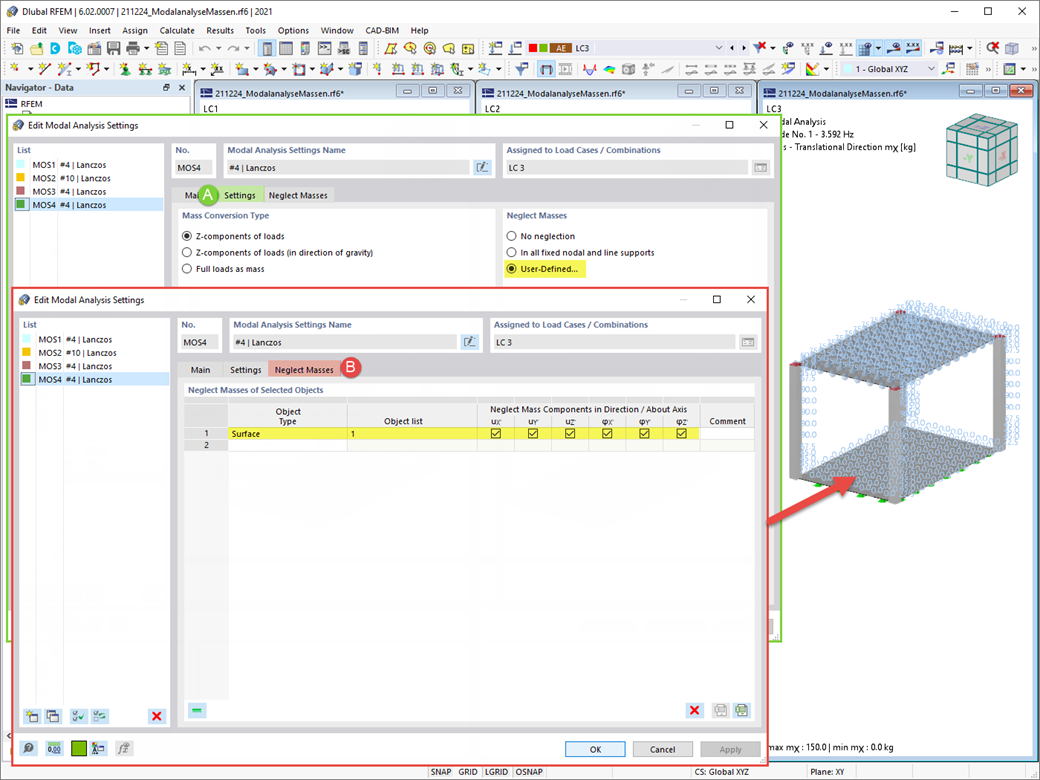

Также можно вручную выбрать объекты, массами которых необходимо пренебречь для модального анализа. Мы показали последний на изображении для лучшего вида. Выполняется пользовательский выбор, и объекты со соответствующими компонентами масс выбираются без учета масс.
Модальный анализ | Импорт начальных состояний

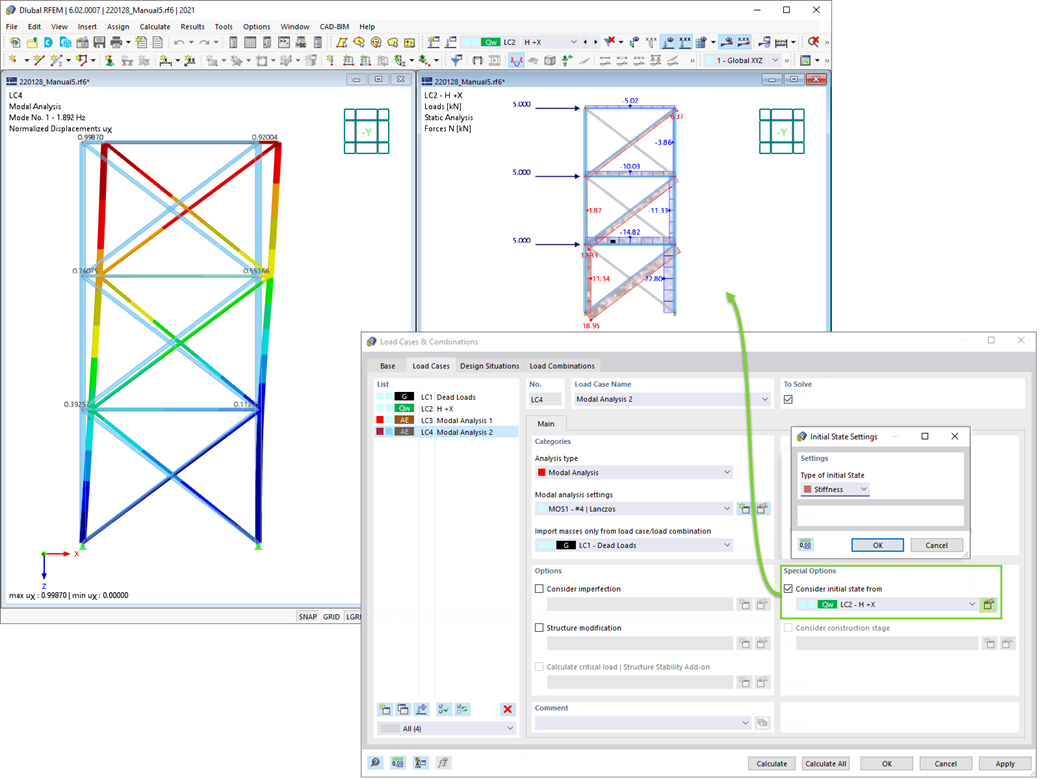

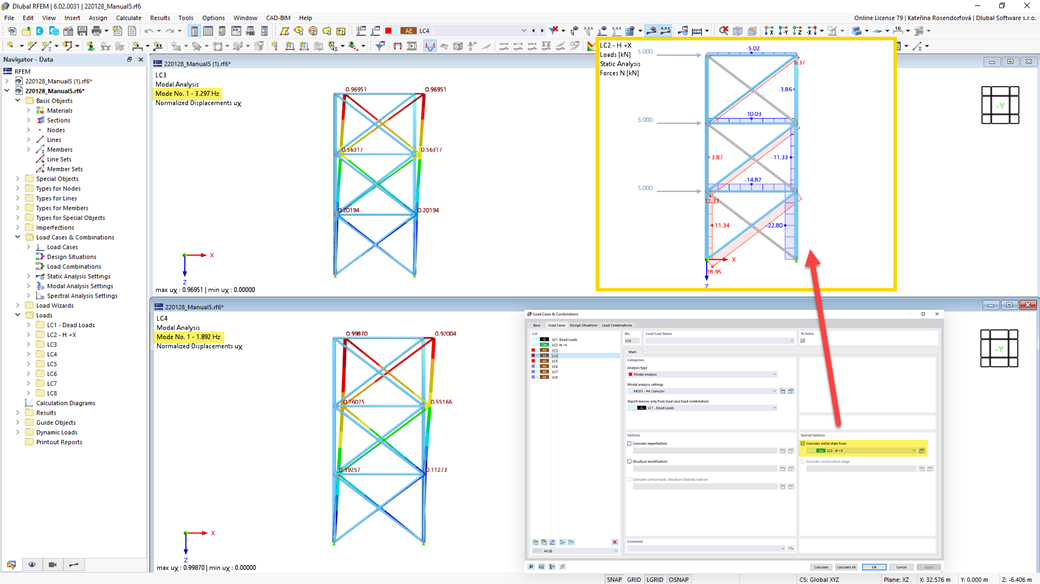

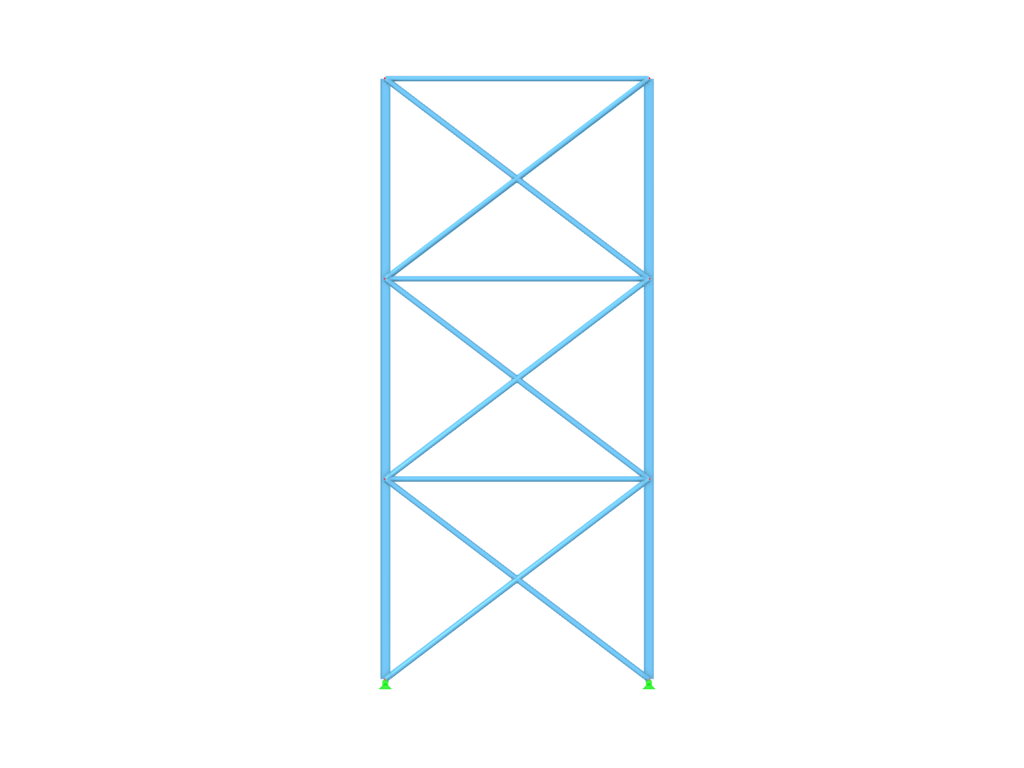

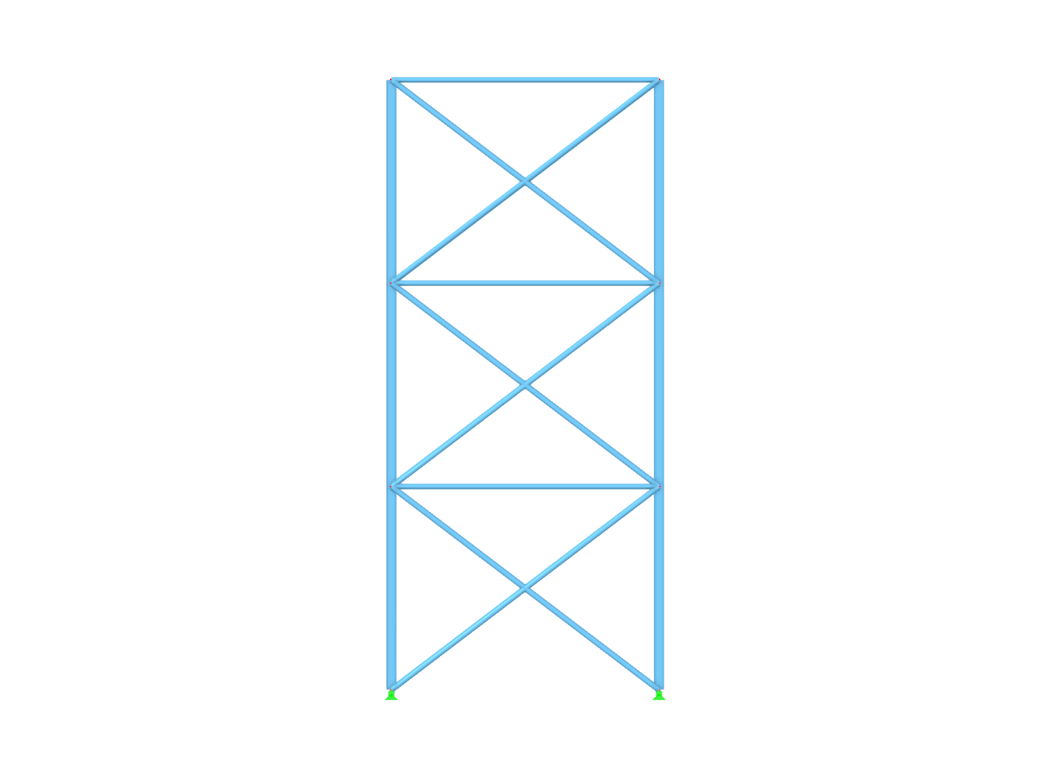

При задании входных данных для загружения модального анализа можно учесть загружение, жесткости которого представляют собой исходную позицию для модального анализа. Как это сделать? Как показано на рисунке, выберите возможность «Учитывать начальное состояние из». Теперь откройте диалоговое окно «Параметры начального состояния» и задайте тип Жесткость в качестве начального состояния. В данном нагружении, в котором учитывается начальное состояние, можно учесть жесткость конструктивной системы при выходе из работы растягивающих стержней. Цель всего этого: Жесткость из данного загружения затем учитывается в модальном анализе. Таким образом, вы получаете гибкую систему.
Модальный анализ | Принимая во внимание несовершенства

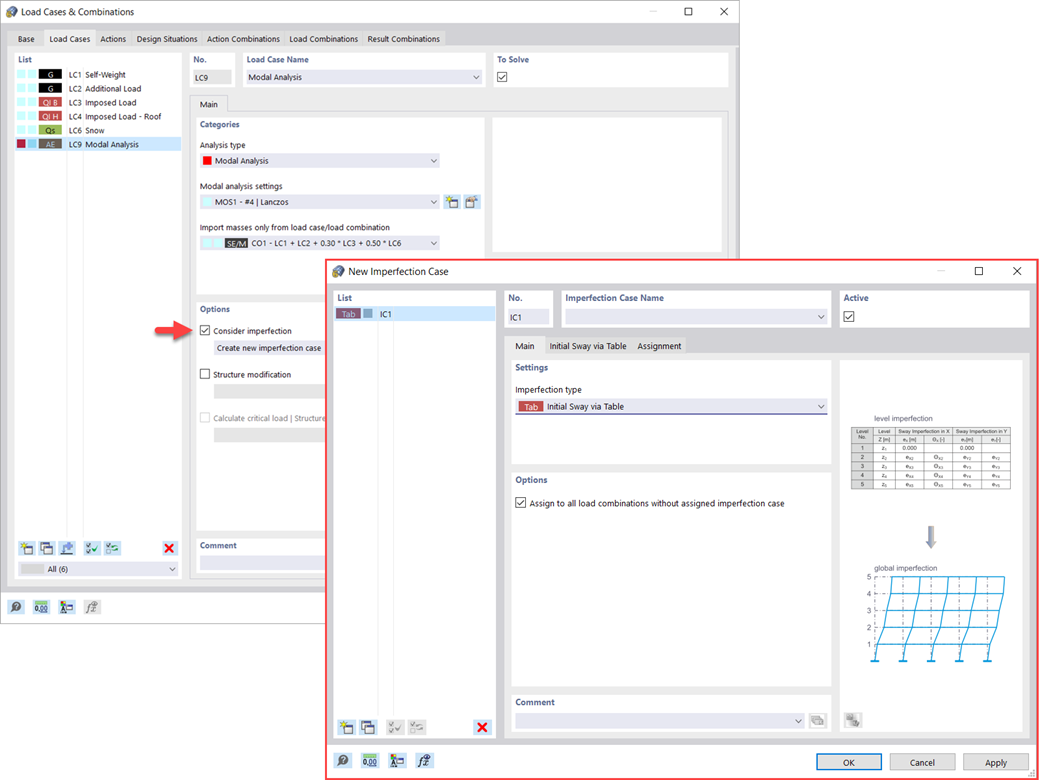

Это уже видно на изображении: Несовершенства могут быть также учтены при определении загружения для модального анализа. Типы несовершенств, которые можно использовать в модальном анализе, - это условные нагрузки из загружения, начальное отклонение через таблицу, статическая деформация, форма потери устойчивости, динамическая форма колебаний и группа случаев несовершенства.
Модальный анализ | Модификации конструкции

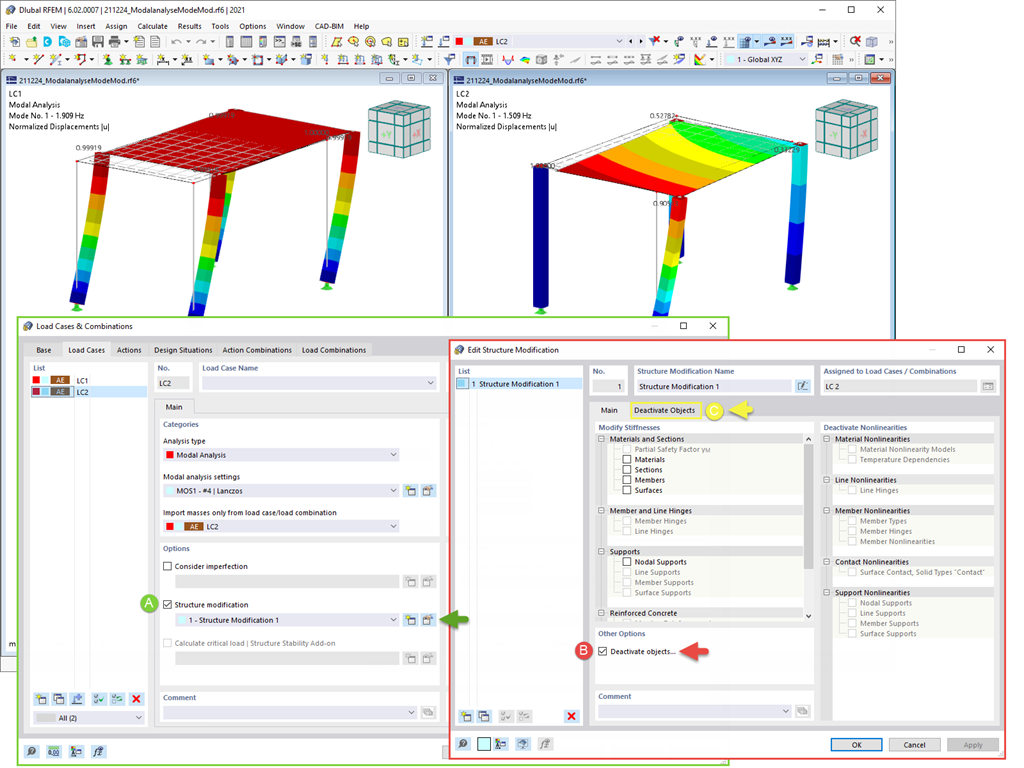

Знаете ли вы, что...? Вы можете легко задать изменения конструкции в загружениях типа Модальный анализ. Это позволяет вам, например, индивидуально регулировать жесткость материалов, сечений, стержней, поверхностей, шарниров и опор. Вы также можете изменить жесткости для некоторых расчётных аддонов. После выбора объектов их свойства жесткости адаптируются к типу объекта. Таким образом, их можно задать в отдельных вкладках.
Хотите рассчитать выход из работы объекта (например, колонны) в модальном анализе? Это тоже возможно без каких-либо проблем. Просто переключитесь в окно «Модификация конструкции» и деактивируйте соответствующие объекты.
Модальный анализ | Методы определения количества форм колебаний

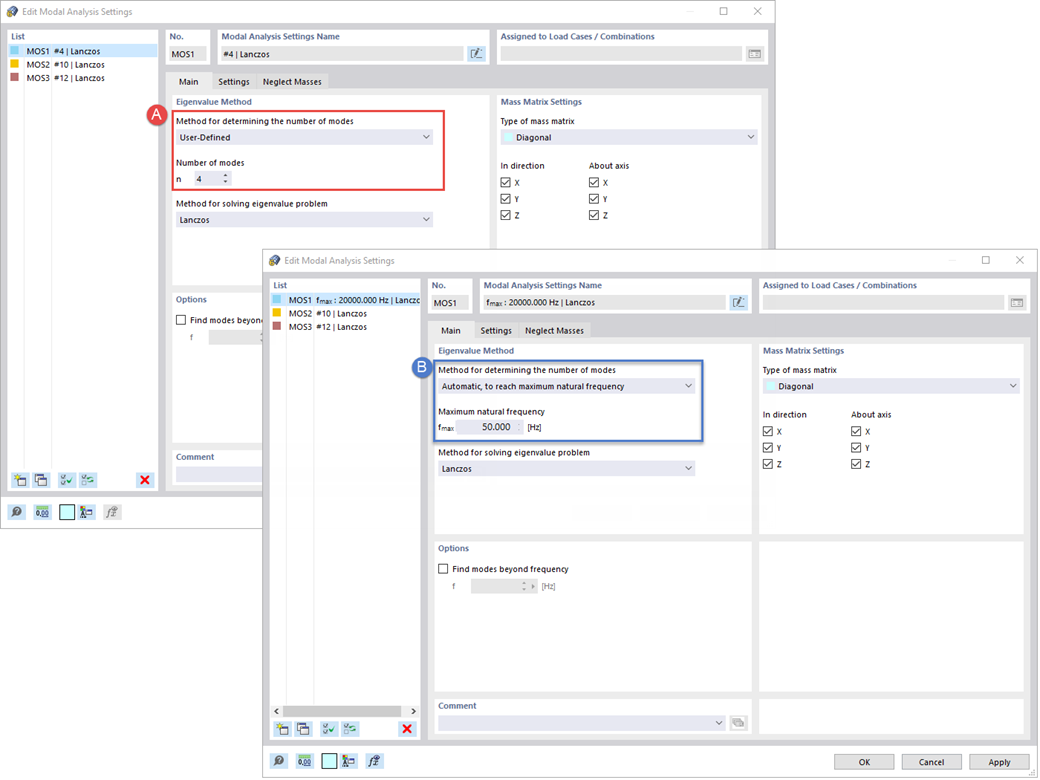

Ваша цель определить количество форм колебаний? Программа предлагает вам два метода. С одной стороны, можно вручную задать количество наименьших форм колебаний, которые необходимо рассчитать. В данном случае количество доступных собственных форм зависит от степеней свободы (то есть от количества точек свободных масс, умноженного на количество направлений, в которых действуют массы). Однако оно ограничено 9999. Кроме того, вы можете установить максимальную собственную частоту таким образом, чтобы программа автоматически определяла формы колебаний до достижения заданной собственной частоты.
Модальный анализ | Вывод собственных значений, угловых частот, собственных частот, собственных периодов, модальных масс, эффективных модальных масс, коэффициентов модальных масс и коэффициентов участия

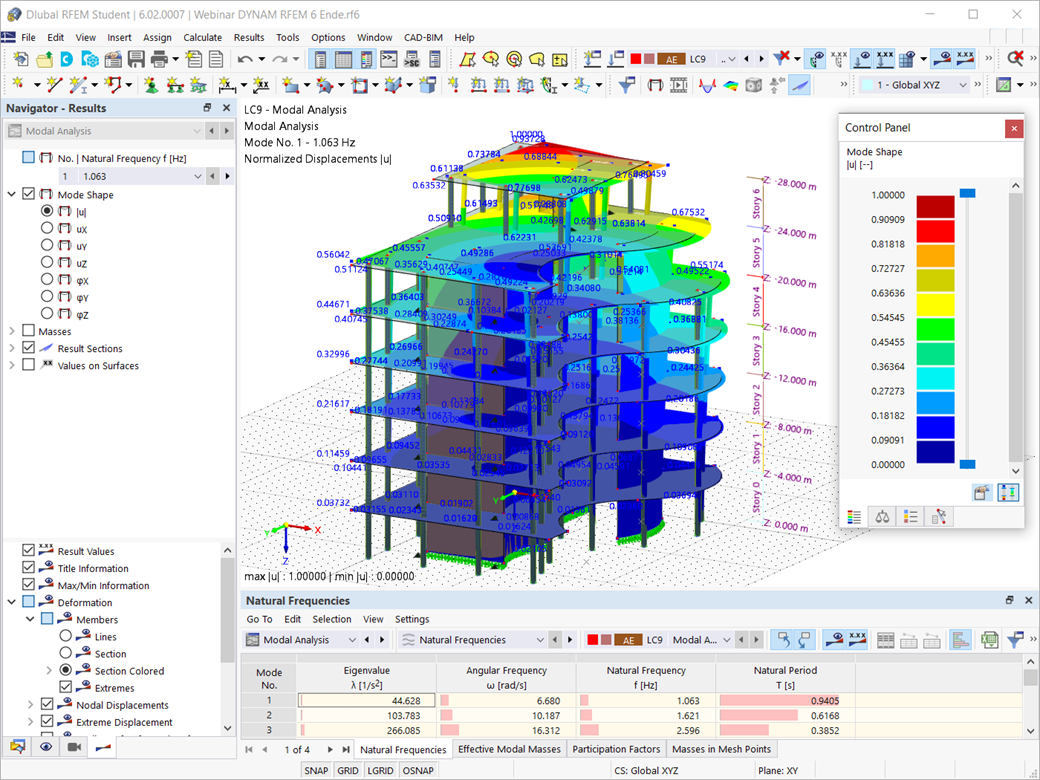

Расчет закончен? Результаты модального анализа затем доступны как в графической, так и в табличной форме. Теперь откройте таблицы результатов для загружения или загружения модального анализа. Таким образом, вы можете с первого взгляда увидеть собственные значения, угловые частоты, собственные частоты и собственные периоды конструкции. Также четко отображаются эффективные модальные массы, коэффициенты модальных масс и коэффициенты участия.
Модальный анализ | Определение масс в узлах или точках сетки КЭ

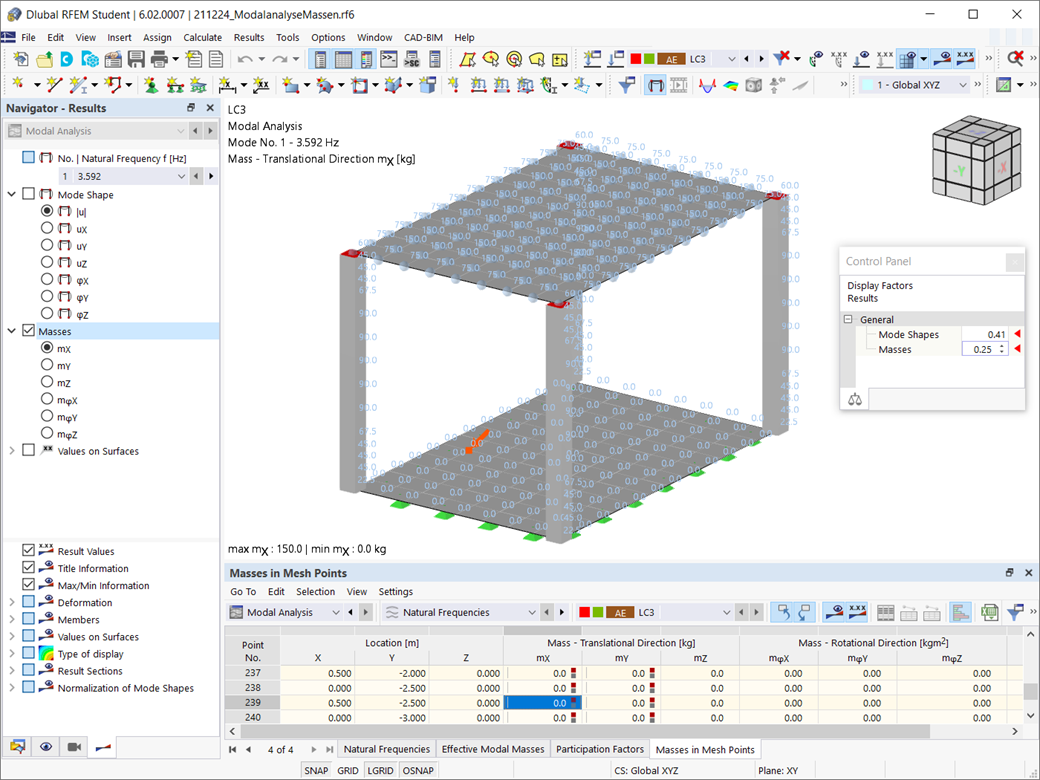

Вы уже открыли для себя табличный и графический вывод масс в точках сетки? Да, это один из результатов модального анализа в RFEM 6. Таким образом, можно проверить импортированные массы, которые зависят от различных настроек модального анализа. Их можно отобразить во вкладке Массы в точках сетки в таблице Результаты. В таблице представлен обзор следующих результатов: Масса - поступательное направление (mX, mY, mZ ), Масса - направление вращения (mφX, mφY, mφZ ) и Сумма масс. Хотите ли вы провести графическую оценку как можно быстрее? Затем можно графически изобразить массы в точках сетки.
Модальный анализ | Визуализация и стандартизация форм колебаний
Как вы уже знали, результаты загружений Модального анализа отображаются в программе после успешного вычисления. Таким образом, можно сразу увидеть первую собственную форму либо графически, либо в качестве анимации. Также можно легко настроить отображение стандартизации собственных форм. Сделайте это прямо в навигаторе результатов, где у вас есть один из четырех вариантов визуализации форм колебаний, доступных для выбора:
- Масштабирование значения вектора собственной формы uj до 1 (учитывает только компоненты перемещения)
- Выбор максимальной поступательной составляющей собственного вектора и установка ее на 1
- Учет всего собственного вектора (включая компоненты поворота), выбор максимума и установка его на 1
- Настройка модальной массы mi для каждой собственной формы на 1 кг
Подробное объяснение стандартизации собственных форм можно найти здесь: Онлайн-руководство .
