Analisi modale
}
Analisi delle vibrazioni naturali
Analisi modale | Importazione delle masse

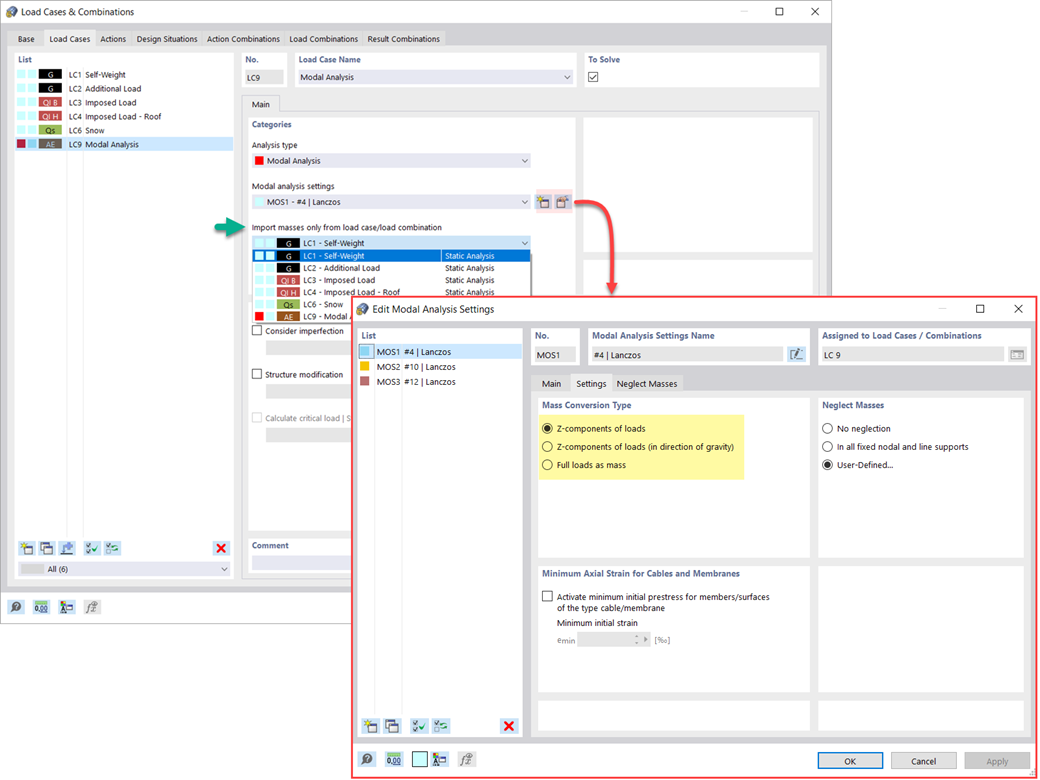

Sono disponibili diverse opzioni per definire le masse per un'analisi modale. Mentre le masse dovute al peso proprio sono considerate automaticamente, è possibile considerare i carichi e le masse direttamente in un caso di carico del tipo di analisi modale. Hai bisogno di più opzioni? Seleziona se considerare i carichi completi come masse, i componenti del carico nella direzione Z globale o solo i componenti del carico nella direzione della gravità.

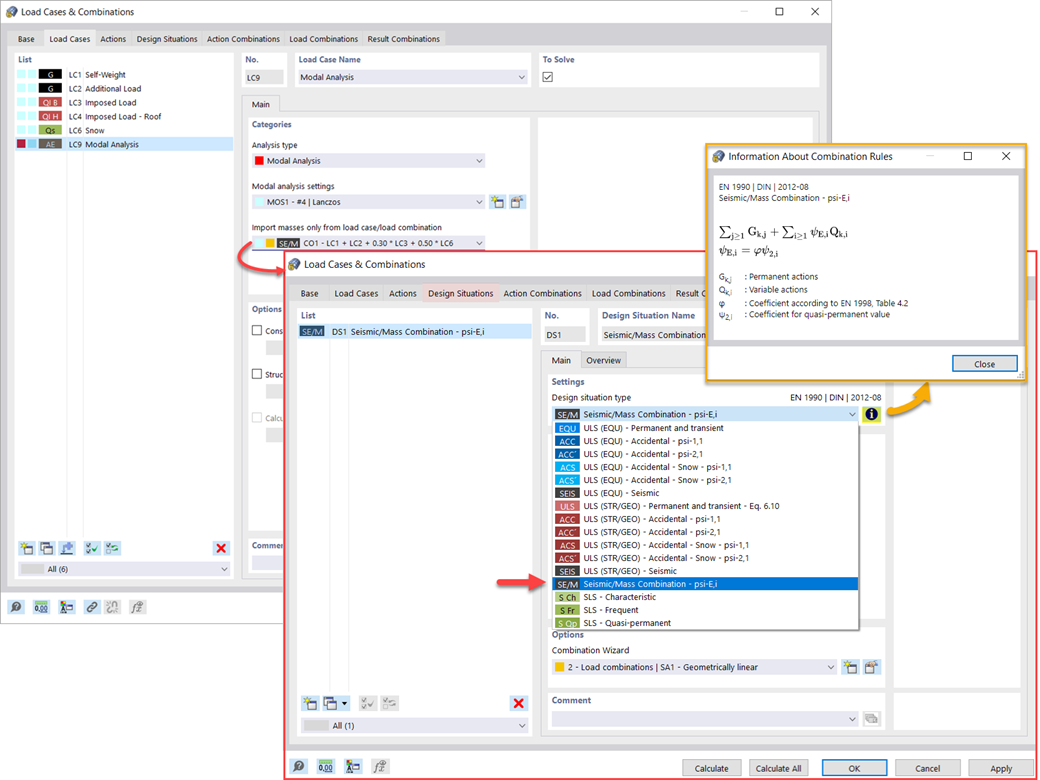

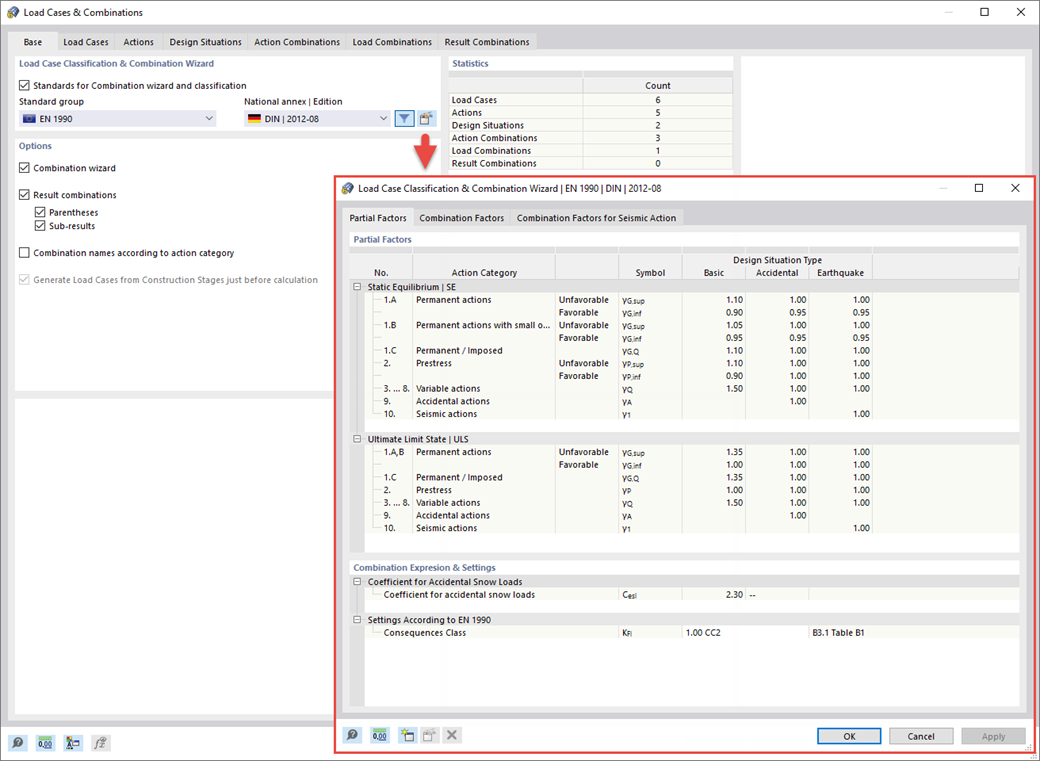

Il programma offre un'opzione aggiuntiva o alternativa per l'importazione delle masse: Una definizione manuale delle combinazioni di carico a partire dalle quali sono le masse considerate nell'analisi modale. Hai selezionato una norma di progetto? È quindi possibile creare una situazione di progetto con il tipo di combinazione di massa sismica. Pertanto, il programma calcola automaticamente una situazione di massa per l'analisi modale secondo la norma di progetto preferita. In altre parole: Il programma crea una combinazione di carico sulla base dei coefficienti di combinazione preimpostati per la norma selezionata. Questo contiene le masse utilizzate per l'analisi modale.
Analisi modale | Somma di masse

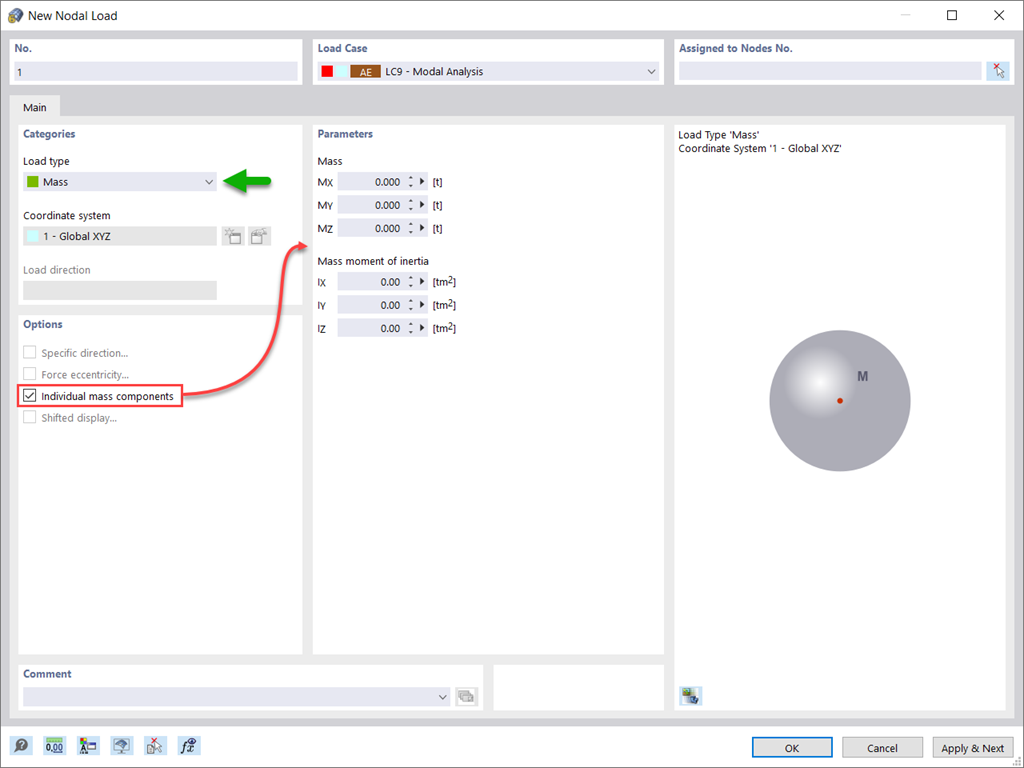

Vuoi considerare altri carichi come masse oltre ai carichi statici? Il programma lo consente per carichi dei nodi, delle aste, delle linee e delle superfici. Per questo, è necessario selezionare il tipo di carico di massa quando si definisce il carico di interesse. Definire una massa o i componenti di massa nelle direzioni X, Y e Z per tali carichi. Per le masse nodali, hai un'opzione aggiuntiva per specificare anche i momenti di inerzia X, Y e Z al fine di modellare punti di massa più complessi.
Analisi modale | Trascurare le masse
Spesso è necessario trascurare le masse. Questo è particolarmente vero quando si desidera utilizzare l'output dell'analisi modale per l'analisi sismica. Per questo, per il calcolo è necessario il 90% della massa modale efficace in ciascuna direzione. Quindi è possibile trascurare la massa in tutti i vincoli fissi dei nodi e delle linee. Il programma disattiva automaticamente le masse associate.
È anche possibile selezionare manualmente gli oggetti le cui masse devono essere trascurate per l'analisi modale. Abbiamo mostrato quest'ultimo nell'immagine per una migliore visualizzazione. Viene effettuata una selezione definita dall'utente e gli oggetti con le loro componenti di massa associate vengono selezionati per trascurare le masse.
Analisi modale | Importazione degli stati iniziali

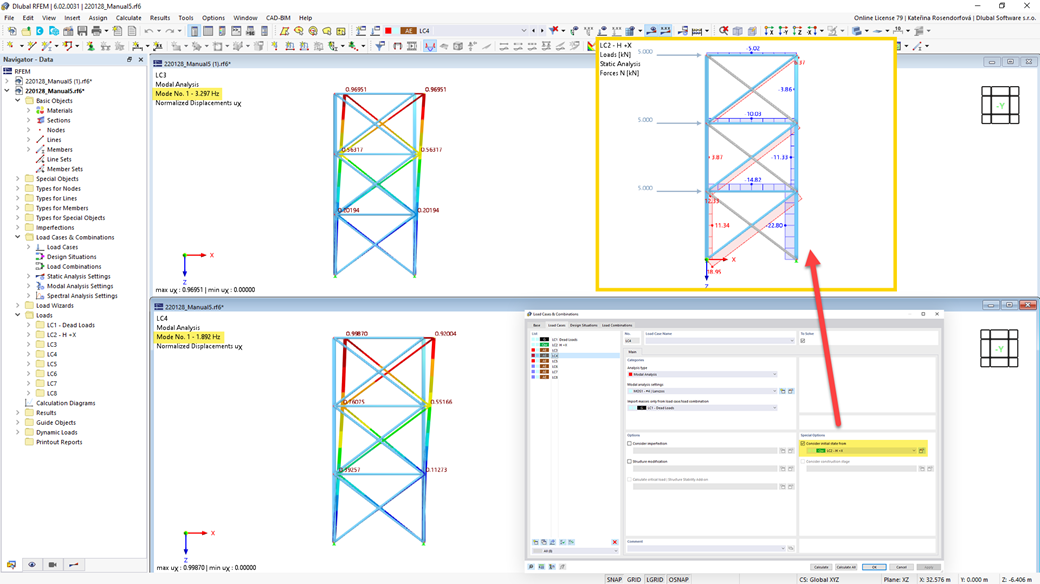

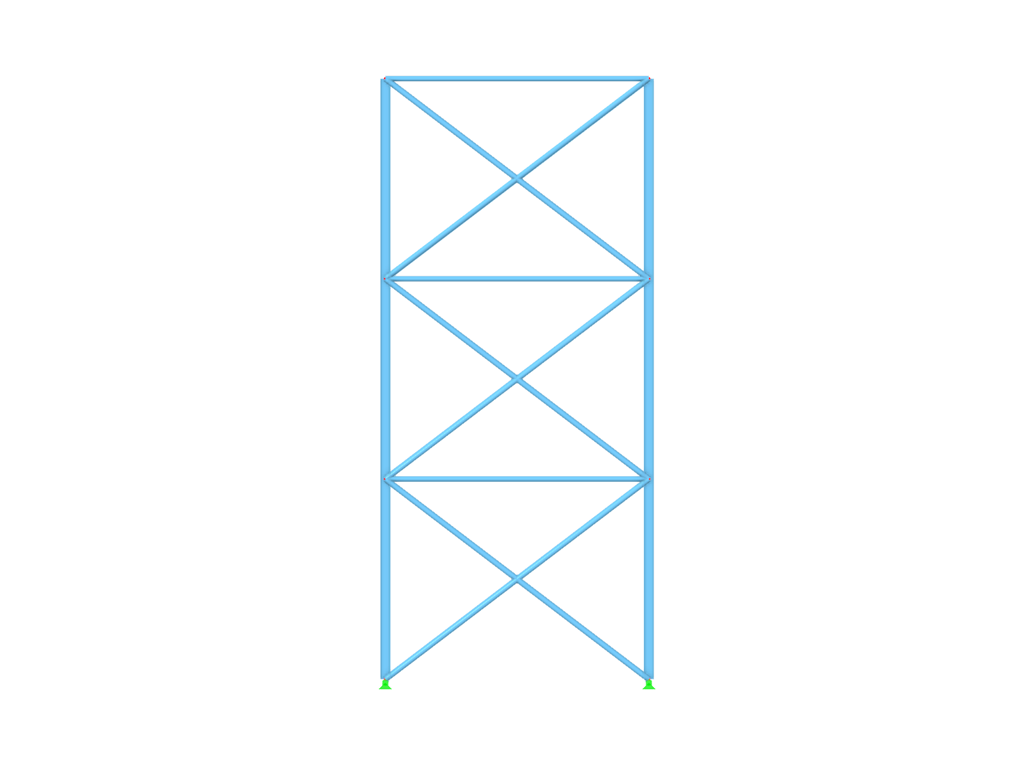

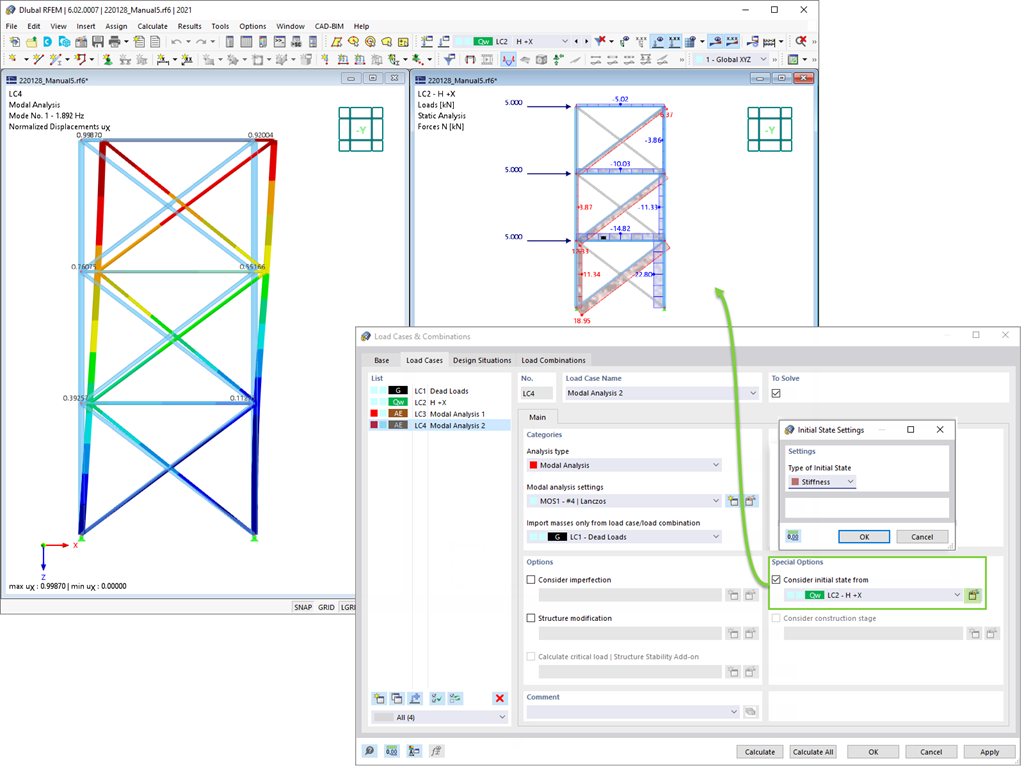

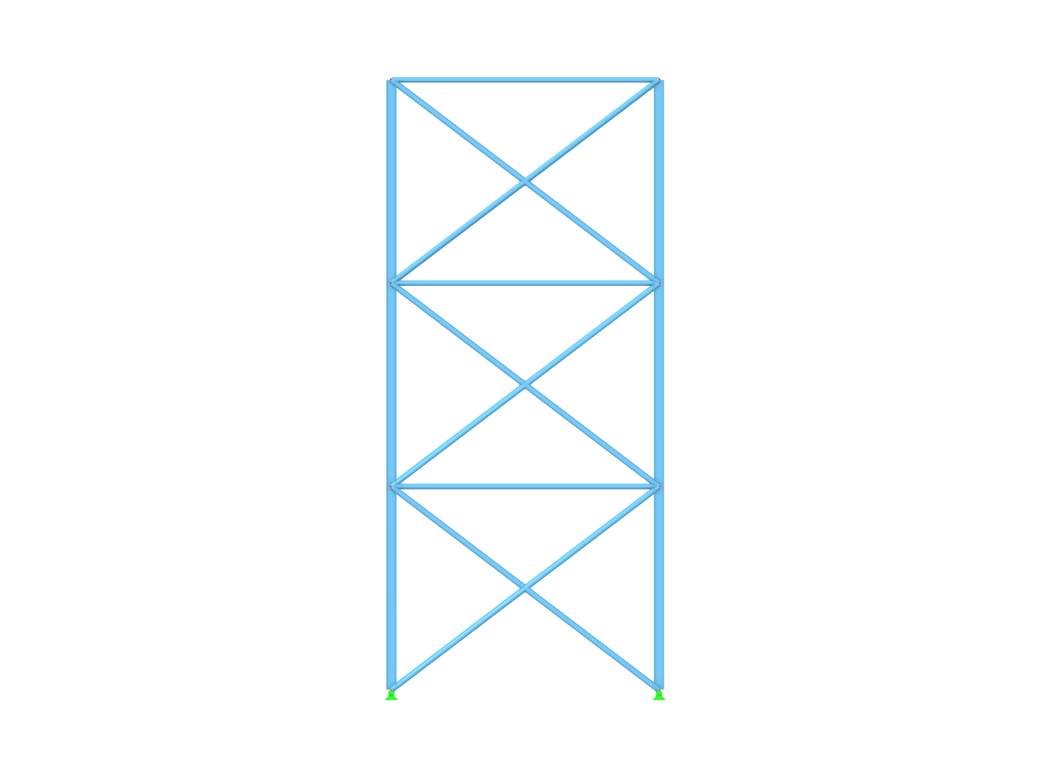

Quando si definiscono i dati di input per il caso di carico dell'analisi modale, è possibile considerare un caso di carico le cui rigidezze rappresentano la posizione iniziale per l'analisi modale. Come si fa? Come mostrato nell'immagine, seleziona l'opzione "Considera stato iniziale da". Ora, apri la finestra di dialogo "Impostazioni stato iniziale" e definisci il tipo Rigidezza come stato iniziale. In questo caso di carico, a partire dal quale è lo stato iniziale preso in considerazione, è possibile considerare la rigidezza del sistema strutturale quando le aste tese si rompono. Lo scopo di tutto questo: La rigidezza da questo caso di carico è considerata nell'analisi modale. In questo modo, si ottiene un sistema chiaramente flessibile.
Analisi modale | Considerazione delle imperfezioni

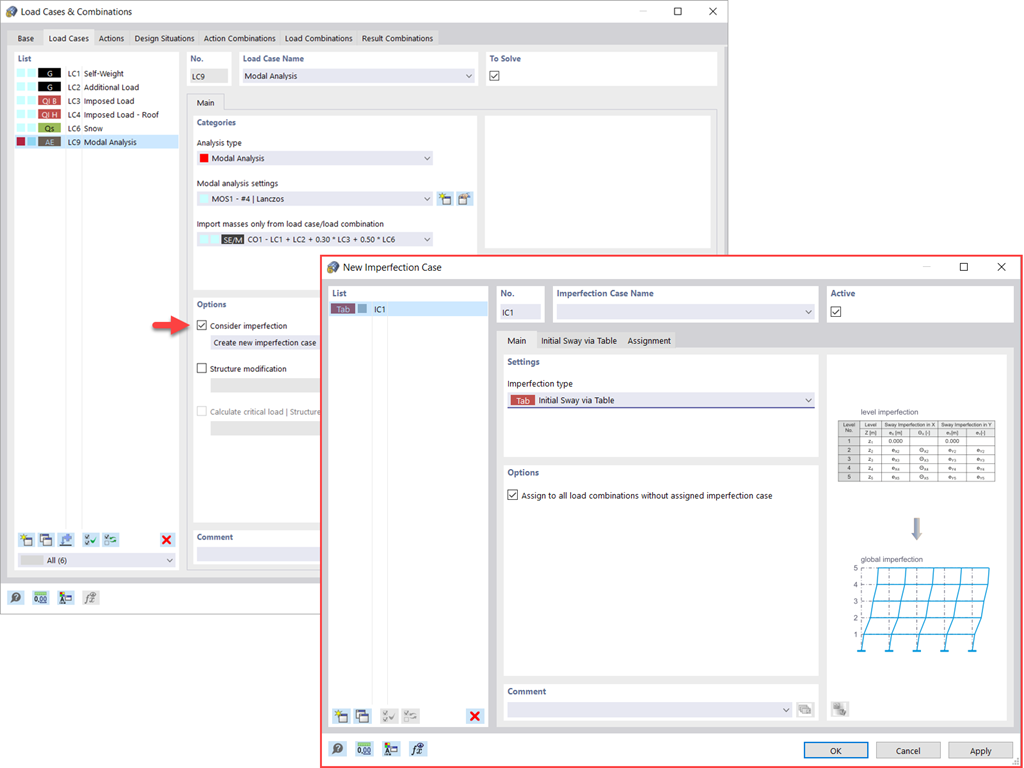

Puoi già vederlo nell'immagine: Le imperfezioni possono anche essere prese in considerazione quando si definisce un caso di carico dell'analisi modale. I tipi di imperfezione che è possibile utilizzare nell'analisi modale sono carichi teorici dal caso di carico, oscillazione iniziale tramite tabella, deformazione statica, modalità di instabilità, forma modale dinamica e gruppo di casi di imperfezione.
Analisi modale | Variazioni della struttura

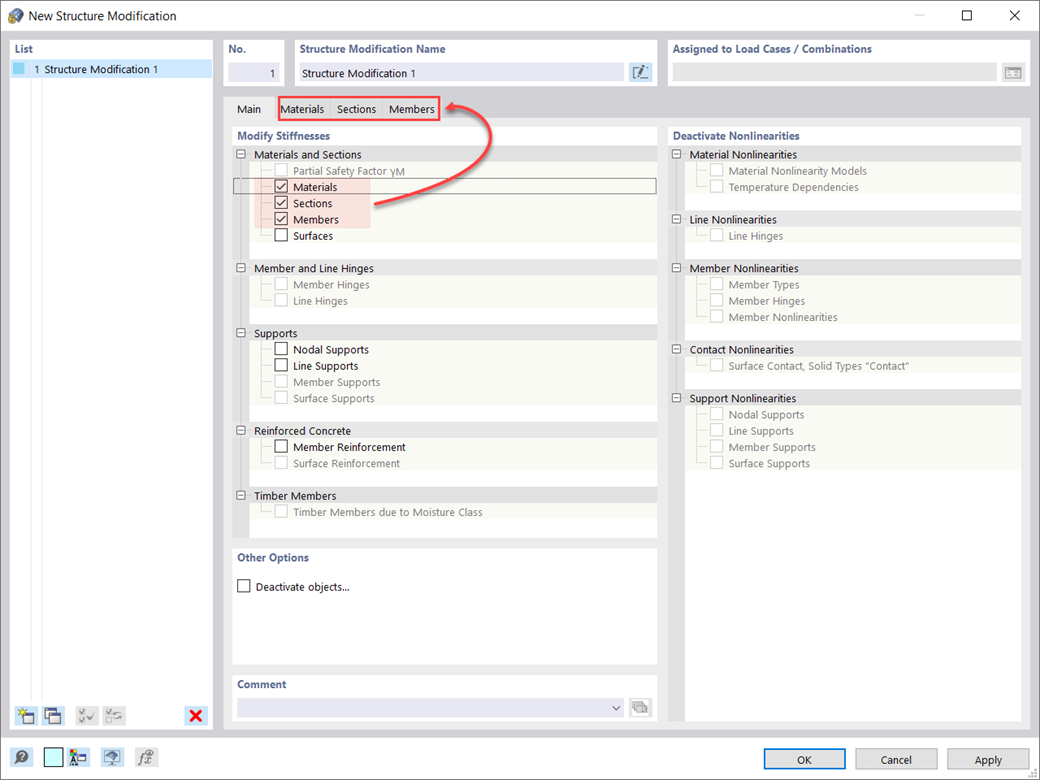

Lo sapevi che? È possibile definire facilmente modifiche strutturali nei casi di carico del tipo di analisi modale. Ciò consente, ad esempio, di regolare individualmente le rigidezze di materiali, sezioni trasversali, aste, superfici, cerniere e vincoli esterni. È anche possibile modificare le rigidezze per alcuni add-on di verifica. Una volta selezionati gli oggetti, le loro proprietà di rigidezza vengono adattate al tipo di oggetto. In questo modo, è possibile definirli in schede separate.

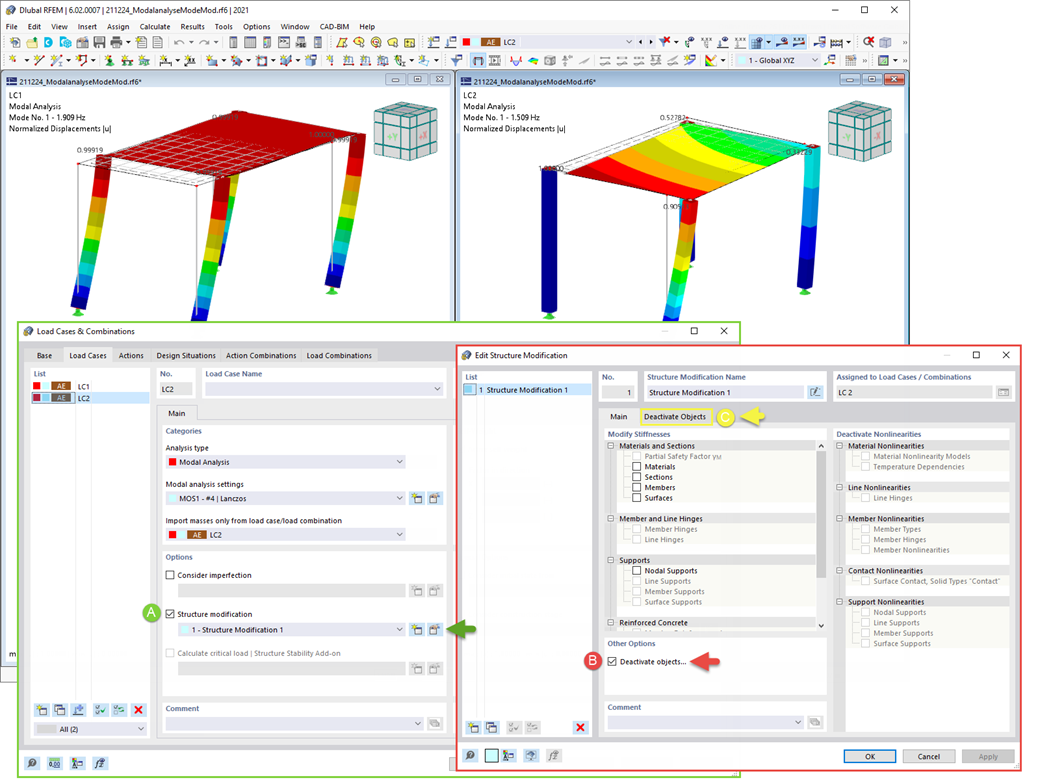

Vuoi analizzare la rottura di un oggetto (ad esempio, una colonna) nell'analisi modale? Anche questo è possibile senza problemi. Basta passare alla finestra Modifica struttura e disattivare gli oggetti pertinenti.
Analisi modale | Metodi per la determinazione del numero di forme modali

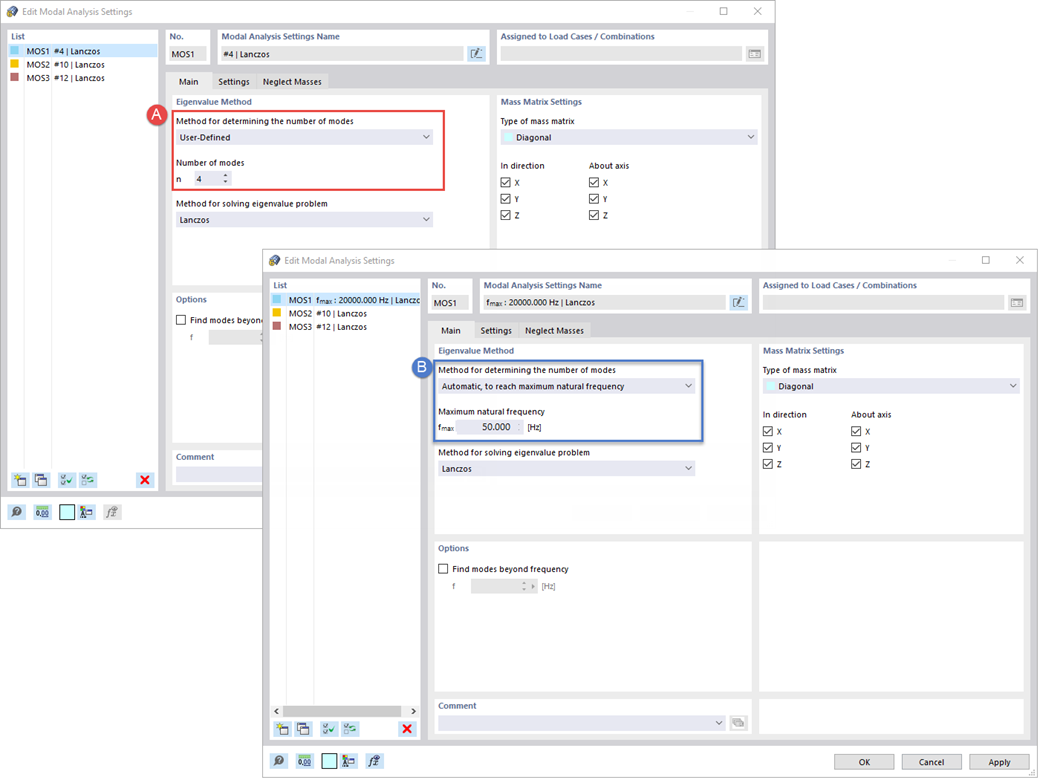

Il tuo obiettivo è determinare il numero di forme modali? Il programma offre due metodi per questo. Da un lato, è possibile definire manualmente il numero delle forme modali più piccole da calcolare. In questo caso, il numero di forme modali disponibili dipende dai gradi di libertà (cioè dal numero di punti di massa liberi moltiplicato per il numero di direzioni in cui agiscono le masse). Tuttavia, è limitato a 9999. D'altra parte, è possibile impostare la frequenza naturale massima nel modo in cui il programma ha determinato automaticamente le forme modali fino a raggiungere la frequenza naturale impostata.
Analisi modale | Output di autovalori, frequenze angolari, frequenze naturali, periodi naturali, masse modali, masse modali efficaci, fattori di massa modale e fattori di partecipazione

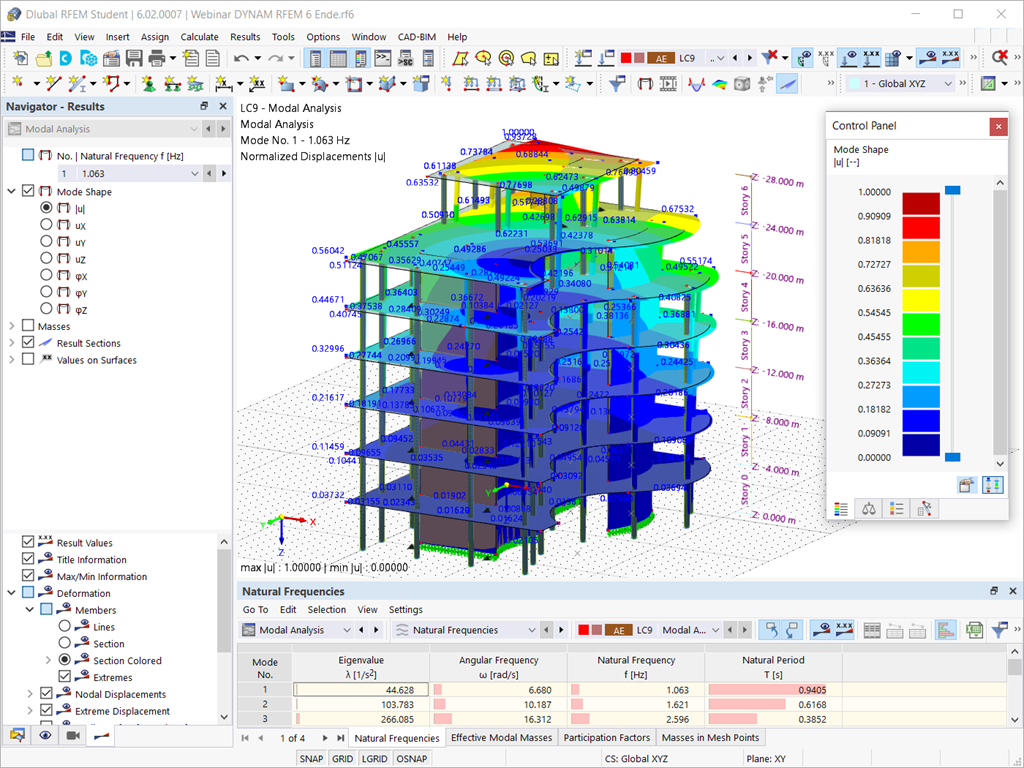

Il calcolo è finito? I risultati dell'analisi modale sono quindi disponibili sia graficamente che in tabelle. Visualizza le tabelle dei risultati per il caso di carico o i casi di carico dell'analisi modale. Pertanto, è possibile vedere a prima vista gli autovalori, le frequenze angolari, le frequenze naturali e i periodi naturali della struttura. Anche le masse modali efficaci, i coefficienti di massa modale e i coefficienti di partecipazione sono visualizzati chiaramente.
Analisi modale | Determinazione delle masse nei nodi o nei punti mesh EF

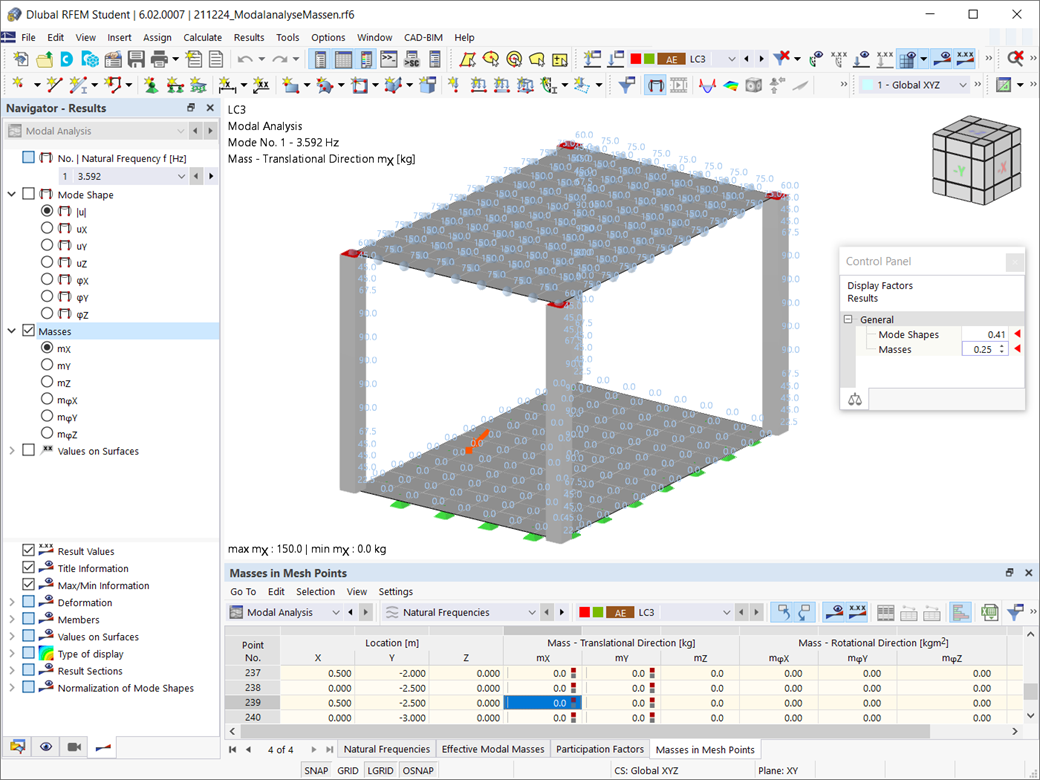

Hai già scoperto l'output tabellare e grafico delle masse nei punti della mesh? A destra, questo è anche uno dei risultati dell'analisi modale in RFEM 6. In questo modo, è possibile controllare le masse importate che dipendono da varie impostazioni dell'analisi modale. Possono essere visualizzati nella scheda Masse nei punti della mesh della tabella dei risultati. La tabella fornisce una panoramica dei seguenti risultati: Massa - Direzione di traslazione (mX, mY, mZ ), Massa - Direzione di rotazione (mφX, mφY, mφZ ) e Somma delle masse. Sarebbe meglio per te avere una valutazione grafica il più rapidamente possibile? Quindi è anche possibile visualizzare graficamente le masse nei punti della mesh.
Analisi modale | Visualizzazione e normalizzazione delle forme modali

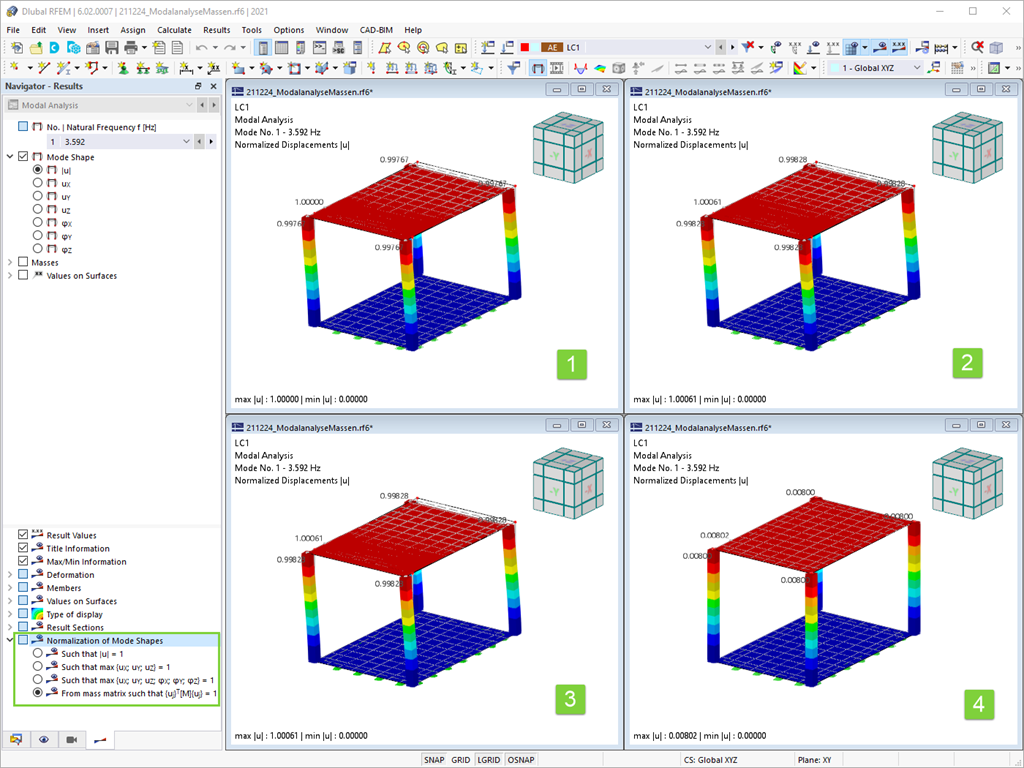

Come'hai già appreso, i risultati di un caso di carico dell'analisi modale vengono visualizzati nel programma dopo un calcolo riuscito. È quindi possibile vedere immediatamente la prima forma modale graficamente o come animazione. È anche possibile regolare facilmente la rappresentazione della normalizzazione della forma modale. Fallo direttamente nel navigatore Risultati, dove hai una delle quattro opzioni per la visualizzazione delle forme modali disponibili per la selezione:
- Ridimensionamento del valore del vettore della forma modale uj a 1 (considera solo le componenti di traslazione)
- Selezionando la componente traslazionale massima dell'autovettore e impostandola a 1
- Considerando l'intero autovettore (comprese le componenti di rotazione), selezionando il massimo e impostandolo a 1
- Impostazione della massa modale mi per ciascuna forma modale a 1 kg
Qui puoi trovare una spiegazione dettagliata della normalizzazione della forma modale: Manuale online .
