Análisis modal para RFEM 6 | Características

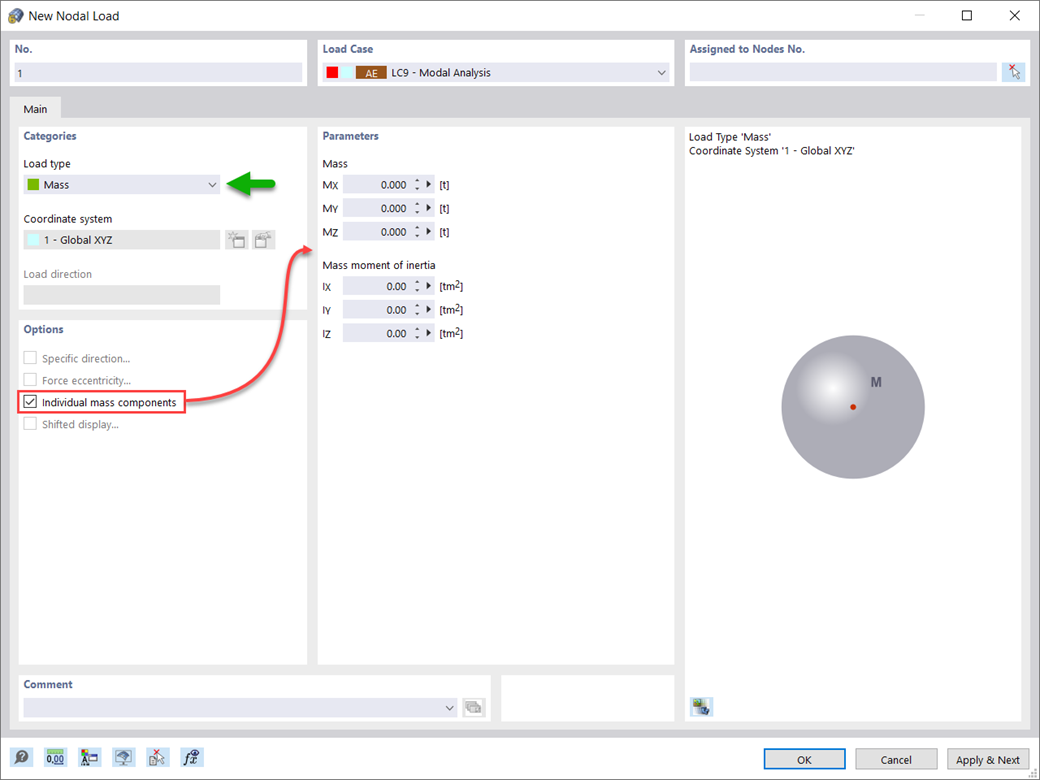

Tiene varias opciones disponibles para definir masas para un análisis modal. Si bien las masas debidas al peso propio se consideran automáticamente, puede considerar las cargas y masas directamente en un caso de carga del tipo de análisis modal. ¿Necesita más opciones? Seleccione si se deben considerar las cargas completas como masas, los componentes de carga en la dirección Z global o solo los componentes de la carga en la dirección de la gravedad.

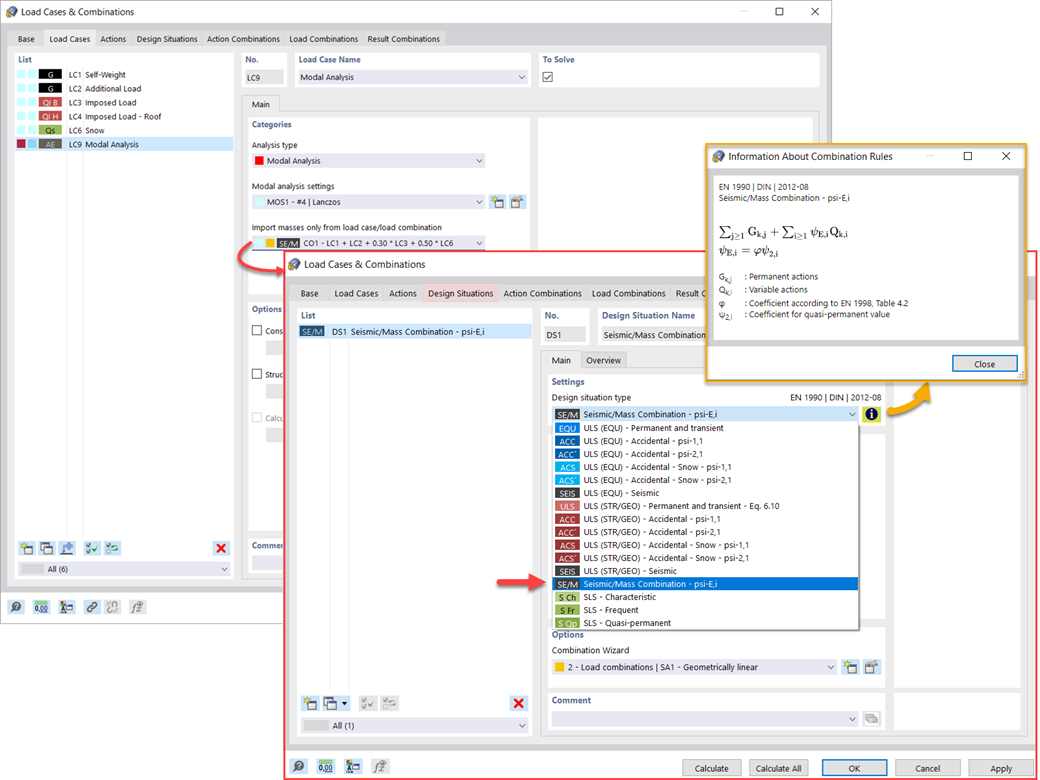

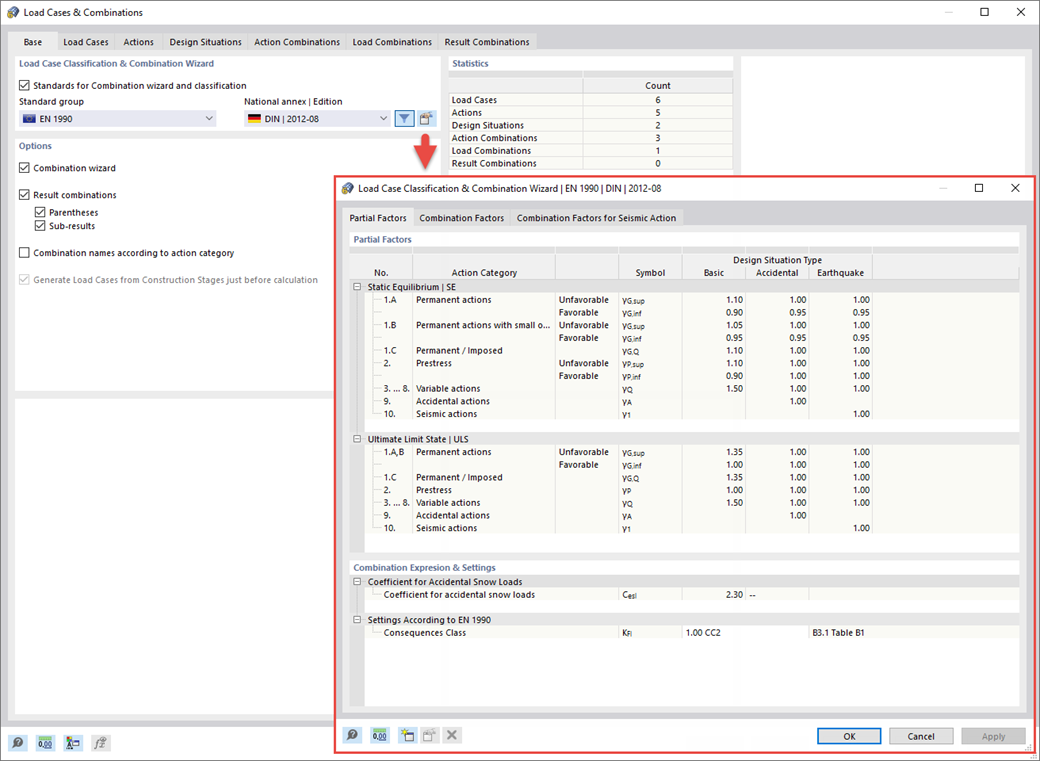

El programa le ofrece una opción adicional o alternativa para la importación de masas: Una definición manual de las combinaciones de carga a partir de las cuales las masas son consideradas en el análisis modal. ¿Ha seleccionado una norma de cálculo? Entonces puede crear una situación de proyecto con el tipo de combinación de Masa sísmica. Por lo tanto, el programa calcula automáticamente una situación de masa para el análisis modal según la norma de cálculo preferida. En otras palabras: El programa crea una combinación de carga sobre la base de los coeficientes de combinación preestablecidos para la norma seleccionada. Esta contiene las masas utilizadas para el análisis modal.

A menudo es necesario omitir las masas. Este es particularmente el caso cuando desea utilizar la salida del análisis modal para el análisis sísmico. Para esto, se requiere el 90% de la masa modal eficaz en cada dirección para el cálculo. Por lo tanto, puede omitir la masa en todos los apoyos fijos en nudos y en línea. El programa desactiva automáticamente las masas asociadas.

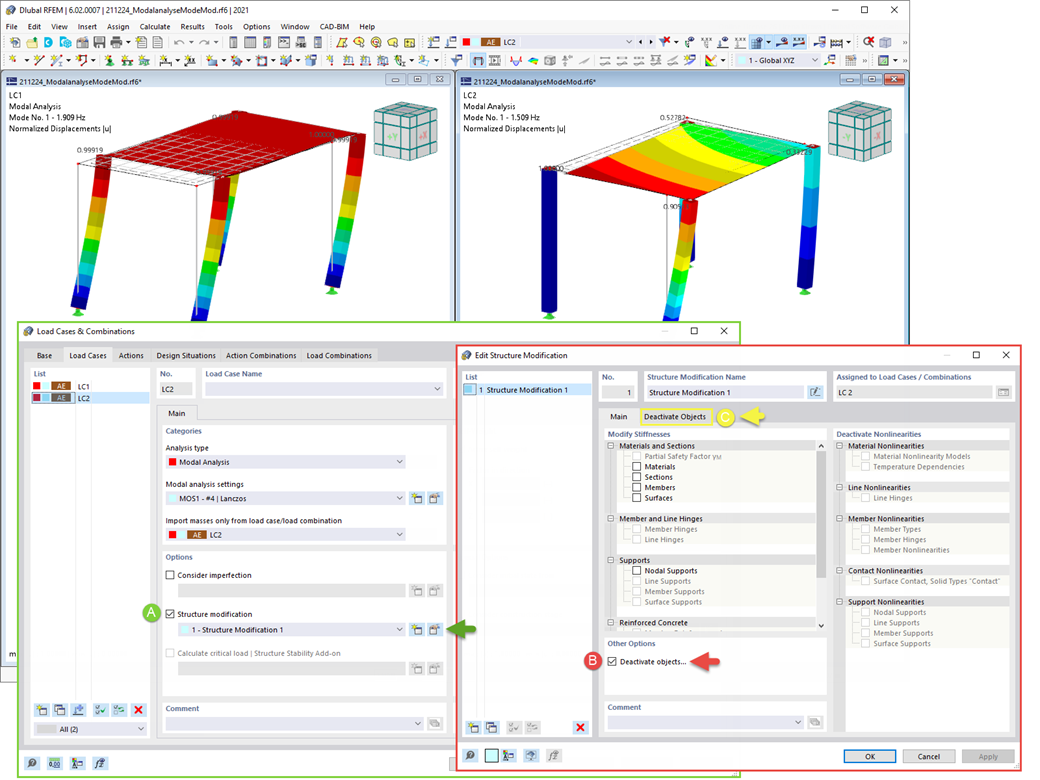

También puede seleccionar manualmente los objetos cuyas masas se van a omitir para el análisis modal. Hemos mostrado esto último en la imagen para una mejor vista. Se realiza una selección definida por el usuario y se seleccionan los objetos con sus componentes de masa asociados para omitir las masas.

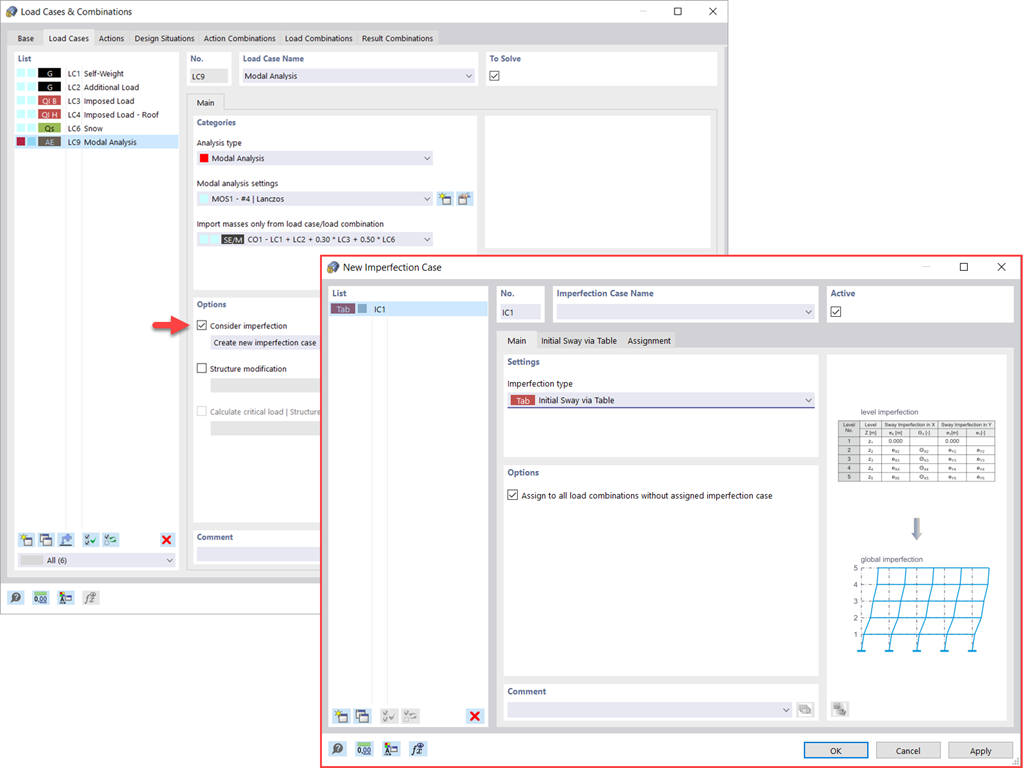

Ya se puede ver en la imagen: Las imperfecciones también se pueden tener en cuenta al definir un caso de carga de análisis modal. Los tipos de imperfección que puede usar en el análisis modal son las cargas ficticias del caso de carga, la verticalidad inicial mediante la tabla, la deformación estática, el modo de pandeo, la deformada del modo dinámico y el grupo de casos de imperfección.

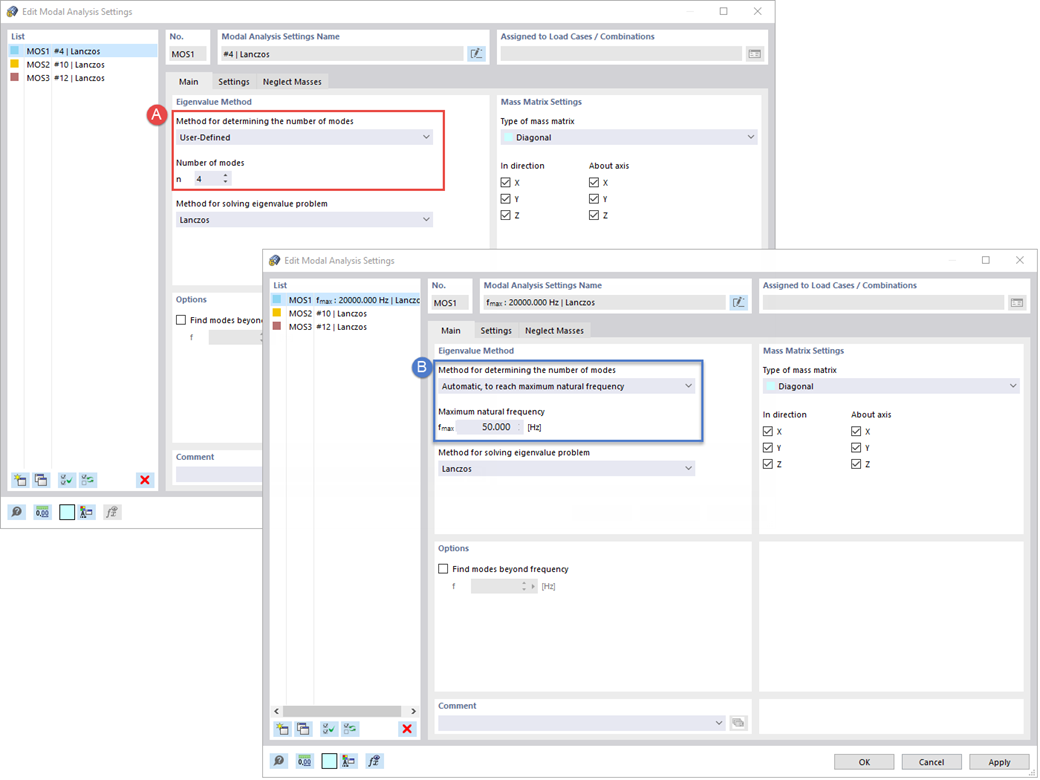

¿Su objetivo es determinar el número de deformadas del modo? El programa le ofrece dos métodos para esto. Por un lado, puede definir manualmente el número de las deformadas del modo más pequeñas que se van a calcular. En este caso, el número de deformadas del modo disponibles depende de los grados de libertad (es decir, el número de puntos de masa libre multiplicado por el número de direcciones en las que actúan las masas). Sin embargo, está limitado a 9999. Por otro lado, puede establecer la frecuencia natural máxima de la forma en que el programa determina las formas del modo automáticamente hasta alcanzar la frecuencia natural establecida.

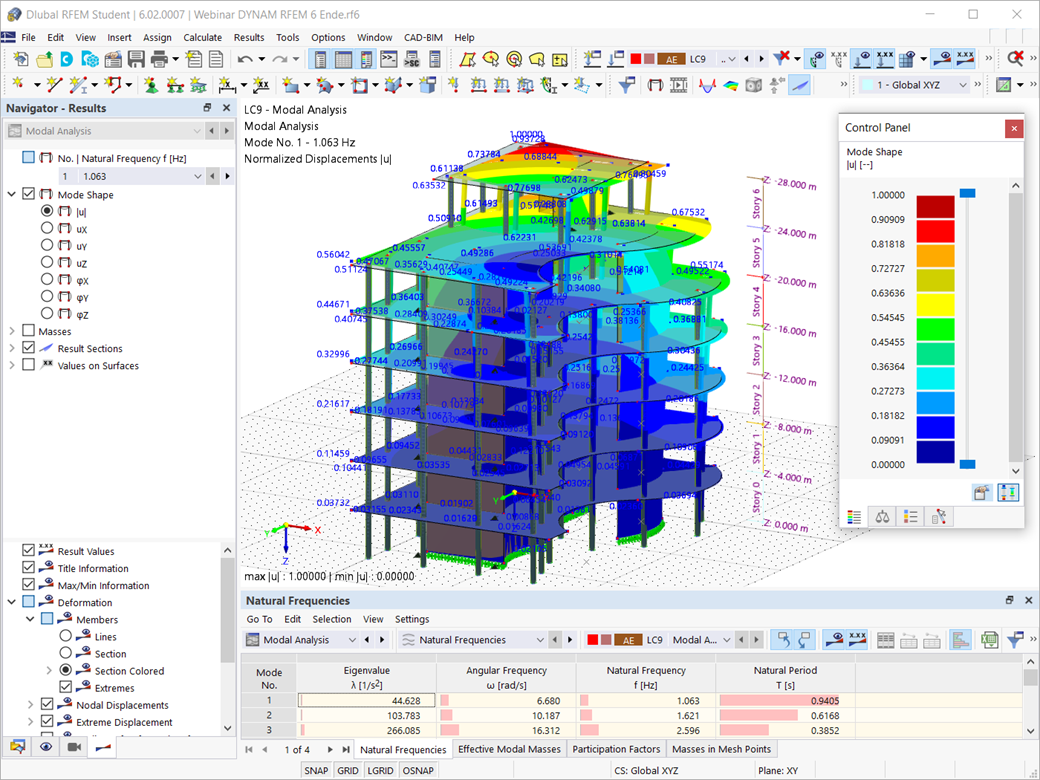

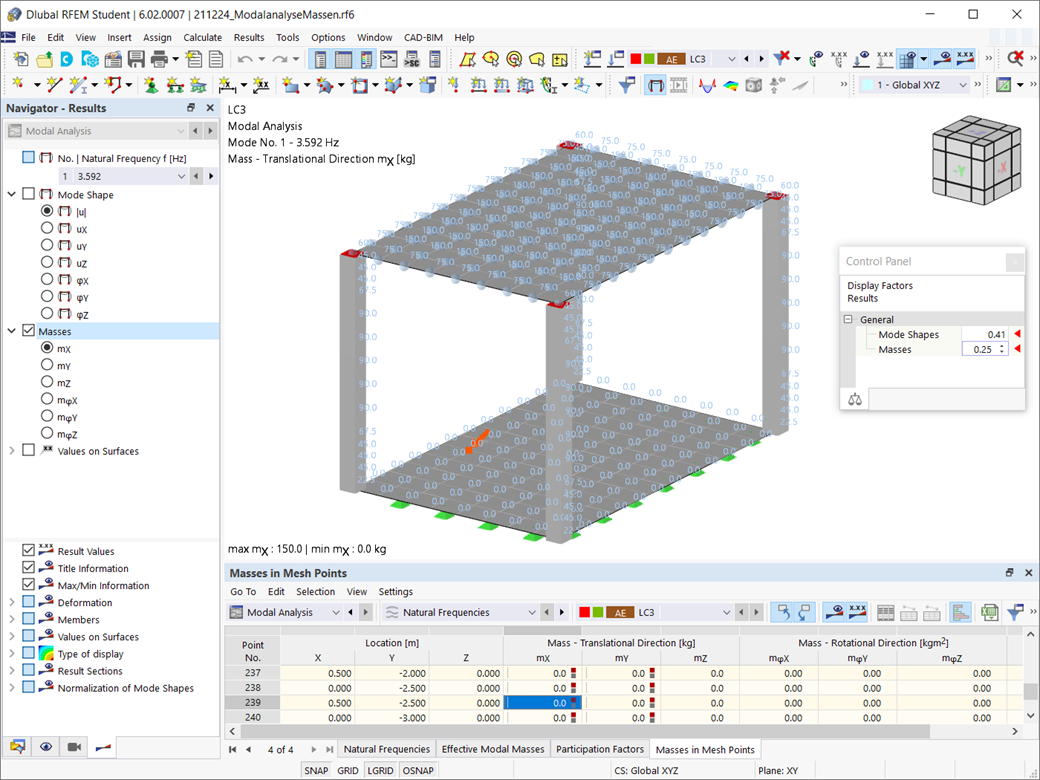

¿Ya ha descubierto la salida tabular y gráfica de masas en puntos de malla? Bien, este es también uno de los resultados del análisis modal en RFEM 6. De esta forma, puede comprobar las masas importadas que dependen de varias configuraciones del análisis modal. Se pueden mostrar en la pestaña Masas en puntos de malla de la tabla Resultados. La tabla le proporciona una vista general de los siguientes resultados: Masa - Dirección de traslación (m_X, m_Y, m_Z ), Masa - Dirección de giro (m_φX, m_φY, m_φZ ) y la Suma de masas. ¿Sería mejor para usted tener una evaluación gráfica lo más rápido posible? Luego, también puede mostrar gráficamente las masas en puntos de malla.
