Analýza vlastního kmitání
Modální analýza | Import hmot

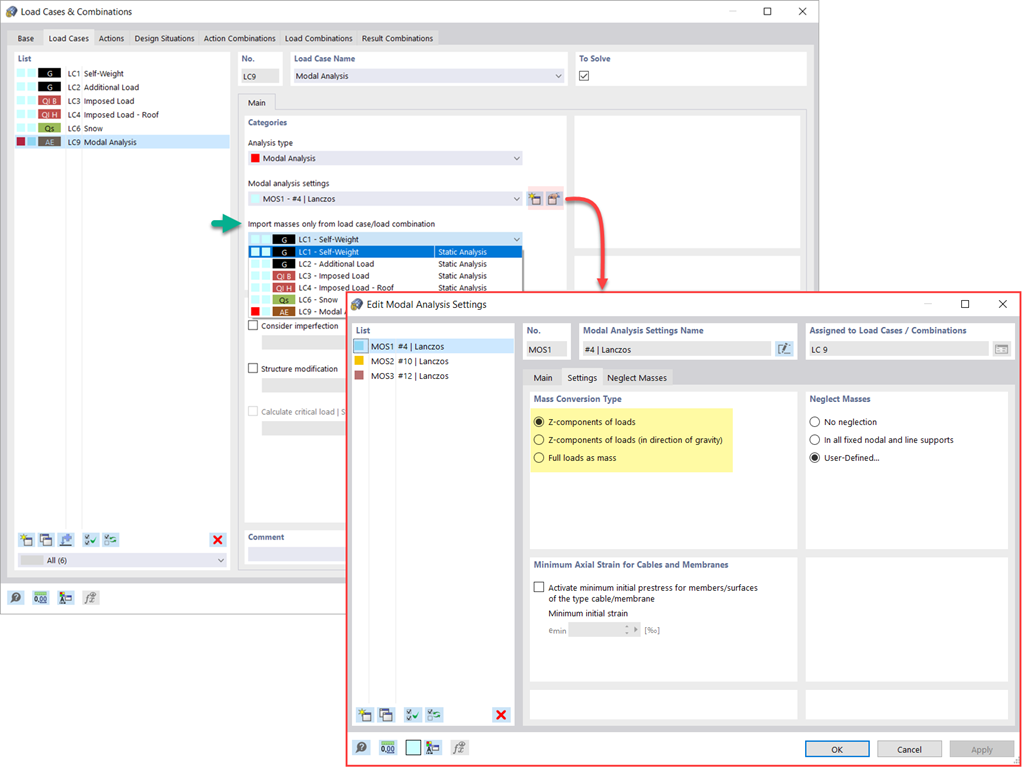

Pro zadání hmot pro modální analýzu máte několik možností. Zatímco hmoty vlastní tíhy se zohledňují automaticky, zatížení a hmoty lze zohlednit přímo v zatěžovacím stavu pro modální analýzu. Potřebujete více možností? Vyberte, zda se mají hmoty konvertovat jako plná zatížení, složky zatížení v globálním směru Z nebo pouze složky zatížení ve směru gravitace.

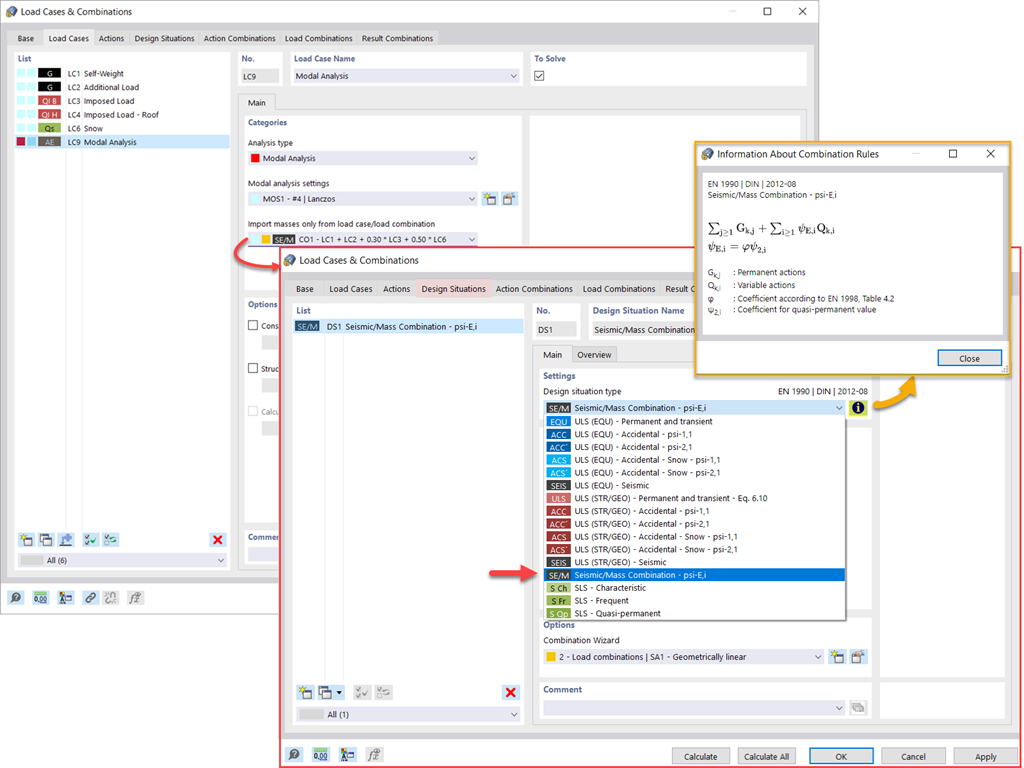

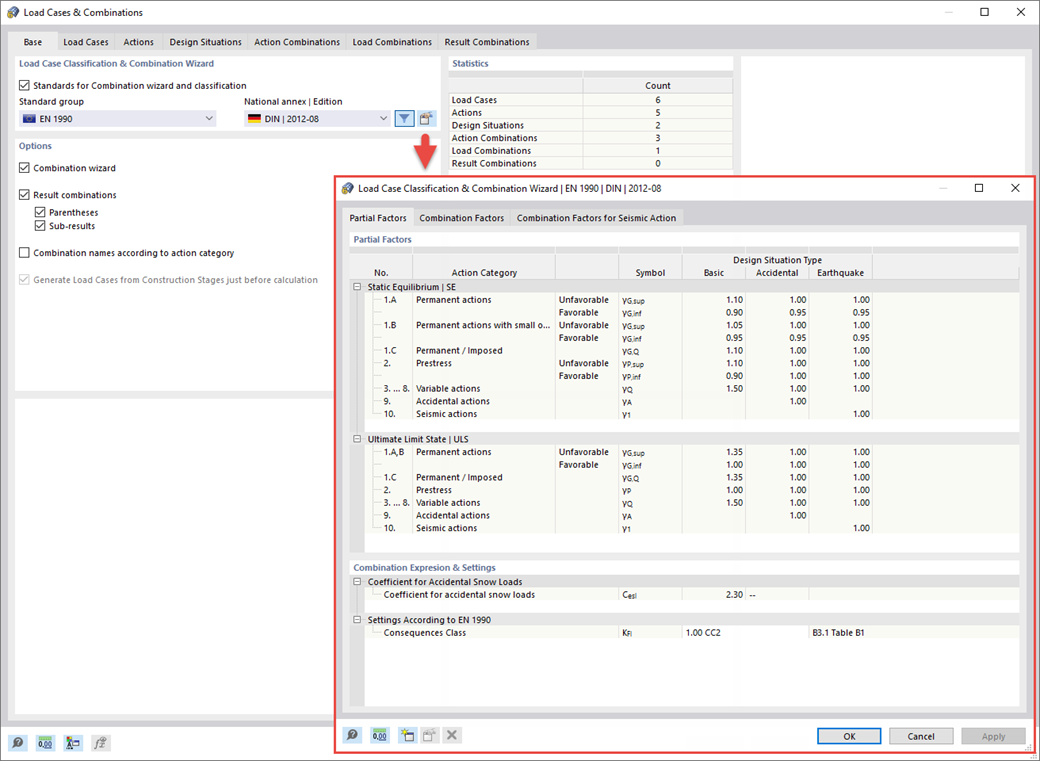

Program vám nabízí dodatečnou nebo alternativní možnost pro převod hmot: ruční zadání kombinací zatížení, ze kterých se zohledňují hmoty v modální analýze. Vybrali jste si návrhovou normu? Následně lze vytvořit návrhovou situaci pomocí kombinace typu zemětřesení hmota. Program tak automaticky spočítá situaci s hmotami pro modální analýzu podle požadované normy. Jinými slovy: program vytvoří kombinaci zatížení na základě předem nastavených kombinačních součinitelů podle vybrané normy. Ta obsahuje hmoty pro modální analýzu.
Modální analýza | Přidávání hmot

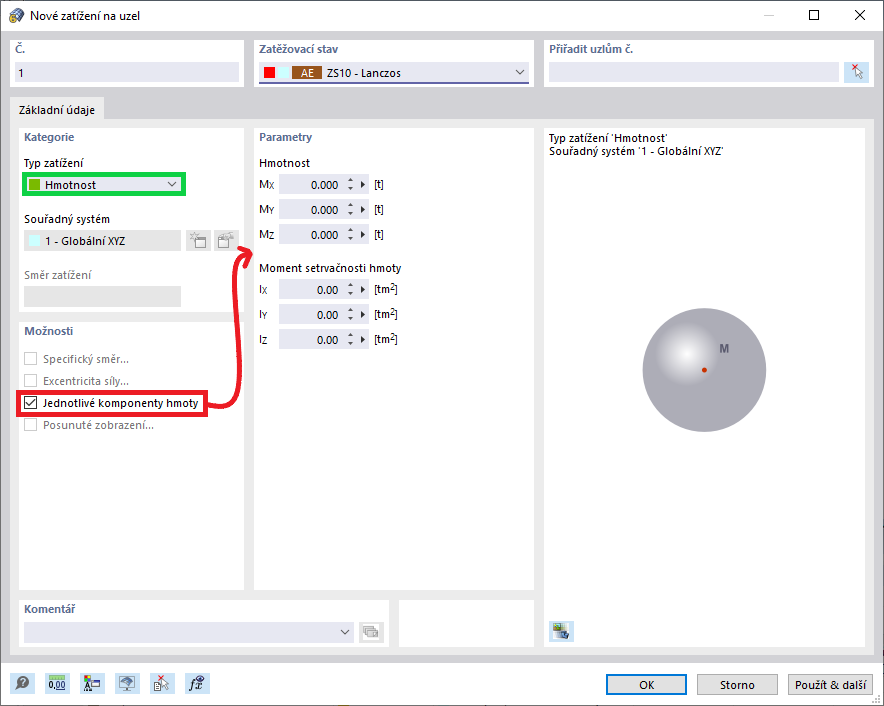

Mají se kromě statických zatížení uvažovat i jiná zatížení jako hmoty? Program vám to umožňuje pro zatížení na uzly, pruty, linie a plochy. Nejdříve musíte při zadávání požadovaného zatížení vybrat jako typ zatížení Hmotnost. Pro taková zatížení definujte hmotnost nebo komponenty hmoty ve směru X, Y a Z. Pro hmoty v uzlech můžete také zadat momenty setrvačnosti X, Y a Z pro modelování složitějších hmotných bodů.
Modální analýza | Zanedbání hmot
Hmoty je často třeba zanedbat. To platí zejména v případech, kdy je výstupem modální analýzy seizmická analýza. V té je pro výpočet zapotřebí 90% účinné modální hmoty v každém směru. Můžete tak zanedbat hmoty ve všech pevných uzlových a liniových podporách. Program za vás deaktivuje příslušné hmoty automaticky.
Objekty, jejichž hmoty se mají pro modální analýzu zanedbat, můžete také vybrat ručně. Poslední možnost je pro lepší představu na obrázku. Je zde nastaveno uživatelské zadání a objekty a jejich příslušné složky hmoty jsou vybrány pro zanedbání hmot.
Modální analýza | Import počátečních stavů

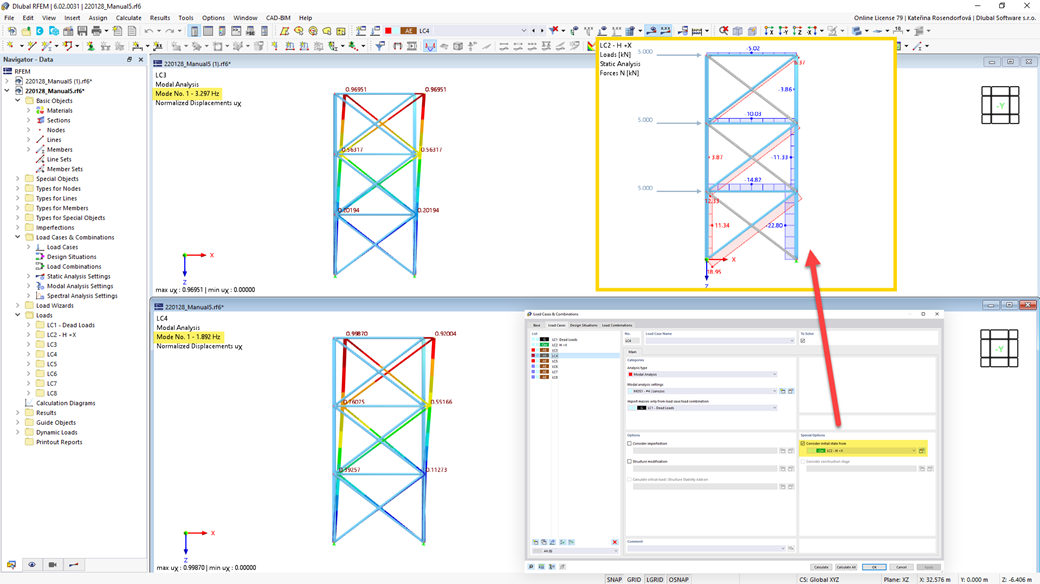

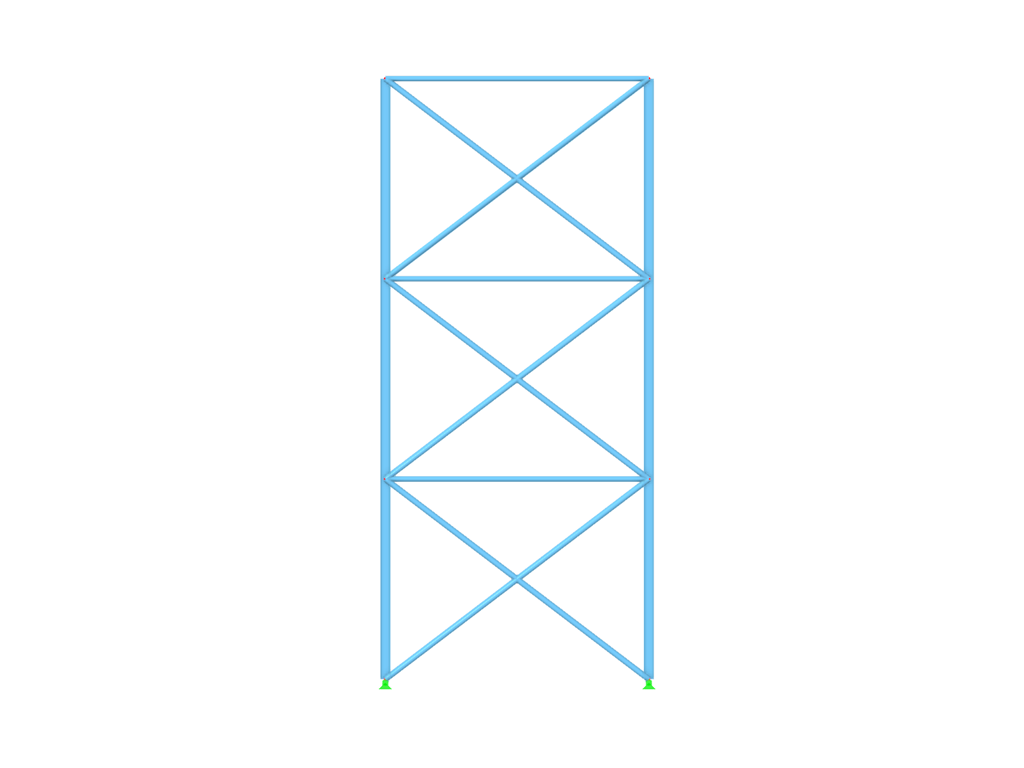

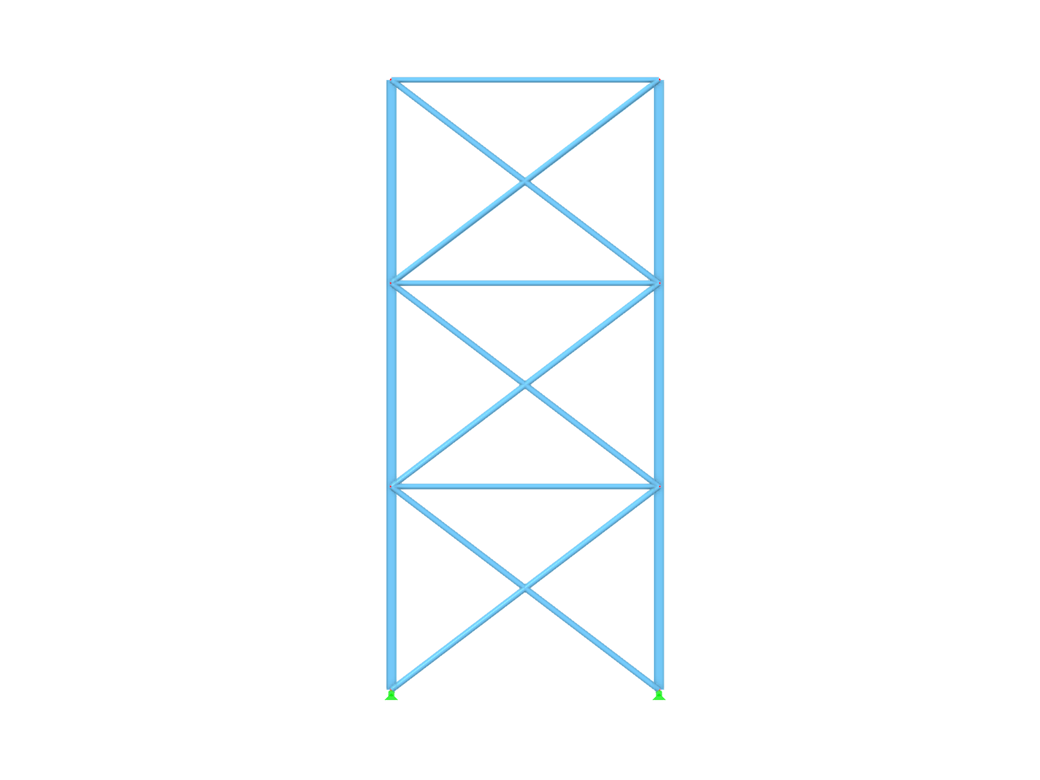

Při zadávání vstupních údajů pro zatěžovací stav typu modální analýza lze zohlednit zatěžovací stav, jehož tuhosti představují výchozí polohu pro modální analýzu. Jak to uděláte? Vyberte, jako na obrázku, možnost 'Uvážit počáteční stav z...'. Otevřete dialog 'Nastavení pro počáteční stav' a vybereme Tuhost jako typ počátečního stavu. V tomto zatěžovacím stavu, od kterého se bere počáteční stav, můžete zohlednit tuhost konstrukce s neúčinnými tahovými pruty. Cíl toho všeho: tuhost z tohoto zatěžovacího stavu se zohlední při modální analýze. To vám dává jednoznačně flexibilnější systém.
Modální analýza | Zohlednění imperfekcí

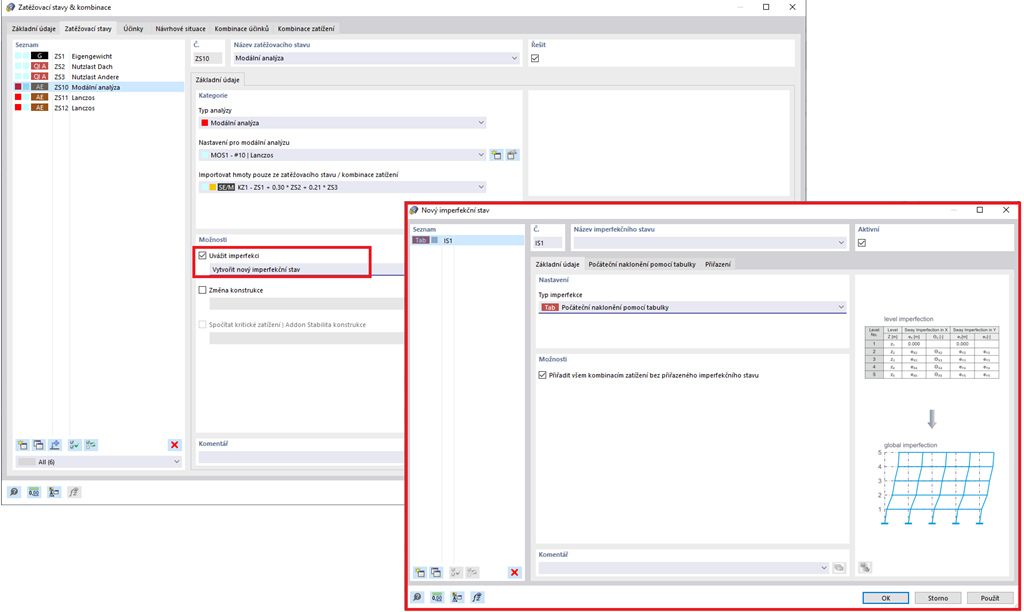

Už to vidíte na obrázku: Při zadávání zatěžovacího stavu typu modální analýza lze zohlednit také imperfekce. Jako typy imperfekcí, které můžete použít v modální analýze, lze uvést fiktivní zatížení ze zatěžovacího stavu, počáteční naklonění pomocí tabulky, statickou deformaci, tvar vybočení, dynamický vlastní tvar a skupinu imperfekčních stavů
Modální analýza | Změny konstrukce

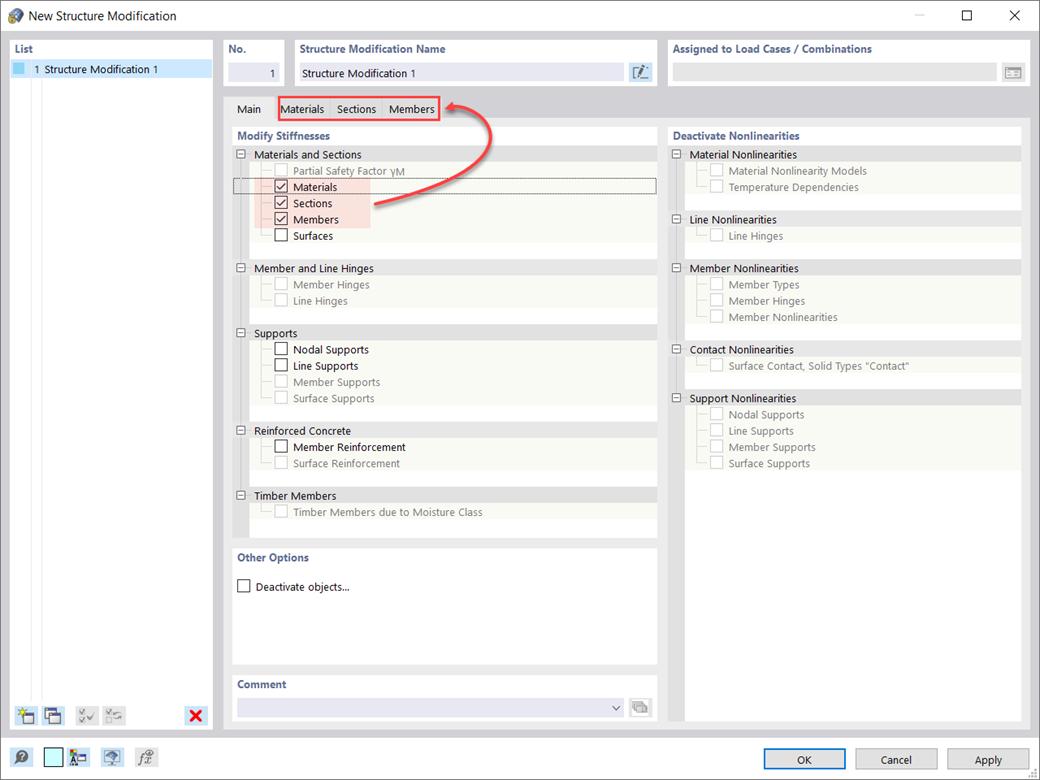

Věděli jste, že...? V zatěžovacích stavech typu modální analýza můžete snadno definovat změny konstrukce. Můžete tak například individuálně upravit tuhosti materiálů, průřezů, prutů, ploch, kloubů a podpor. Tuhosti můžete upravovat také pro některé addony pro posouzení. Jakmile vyberete objekty, jejich tuhosti se přizpůsobí typu objektu. Můžete je tak definovat v samostatných záložkách.

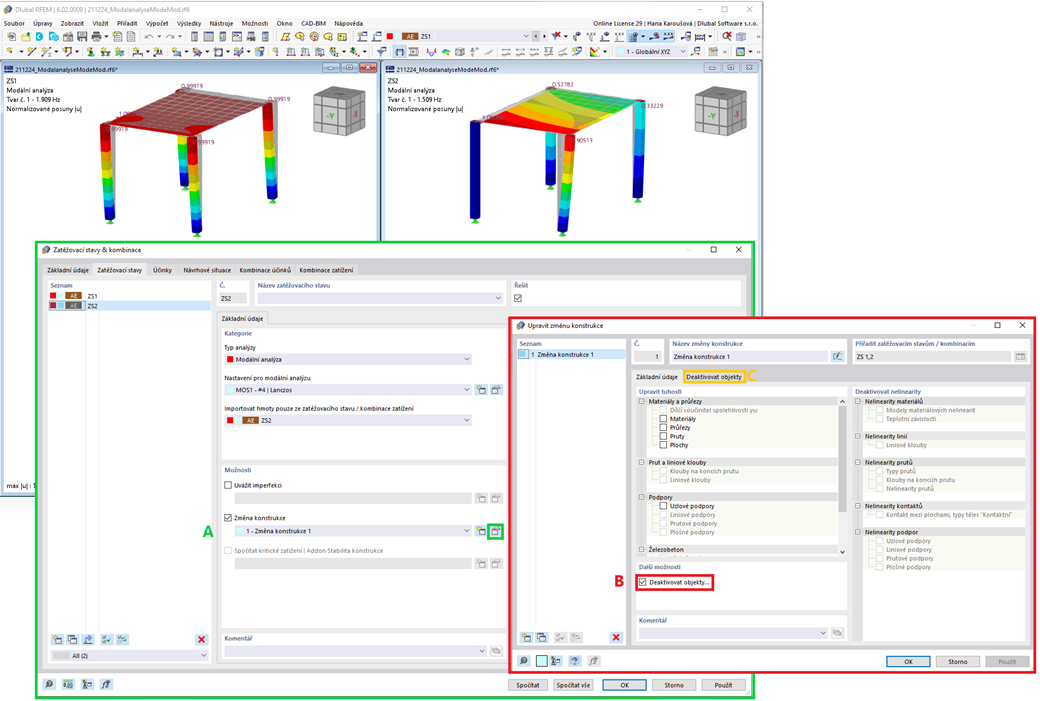

Chcete ve své modální analýze simulovat neúčinnost objektu, například sloupu? I to je bez problémů možné. Jednoduše přejděte do dialogu Upravit změnu konstrukce, v kterém vybrané objekty deaktivujete.
Modální analýza | Metody stanovení počtu vlastních tvarů

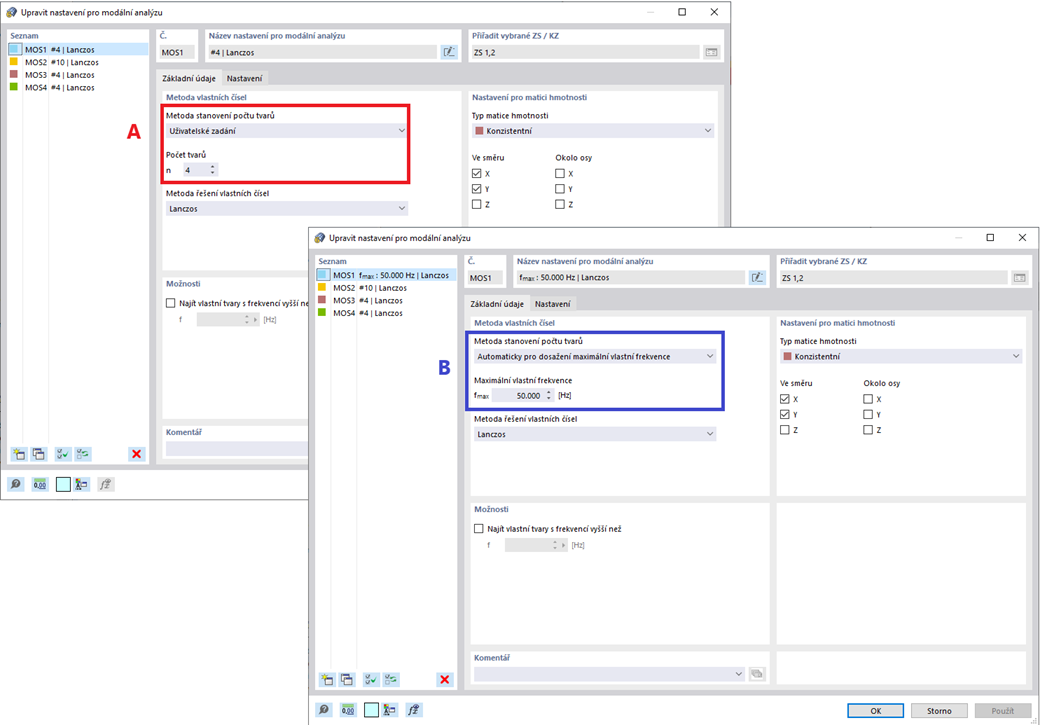

Je vaším cílem určit počet vlastních tvarů? Program vám k tomu nabízí dvě možnosti. První z nich je vaše zadání počtu nejmenších vlastních tvarů, které se mají vypočítat. V takovém případě počet dostupných vlastních tvarů závisí na stupních volnosti (tzn. na počtu volných hmotných bodů vynásobených počtem směrů, v nichž hmoty působí). Je však omezen na 9999. Další možností je nastavit maximální vlastní frekvenci tak, aby se vlastní tvary vytvářely automaticky až do dosažení nastavené vlastní frekvence.
Modální analýza | Zobrazení vlastních čísel, úhlových frekvencí, vlastních frekvencí, vlastních period, modálních hmot, účinných modálních hmot, součinitelů modálních hmot a součinitelů kombinace.

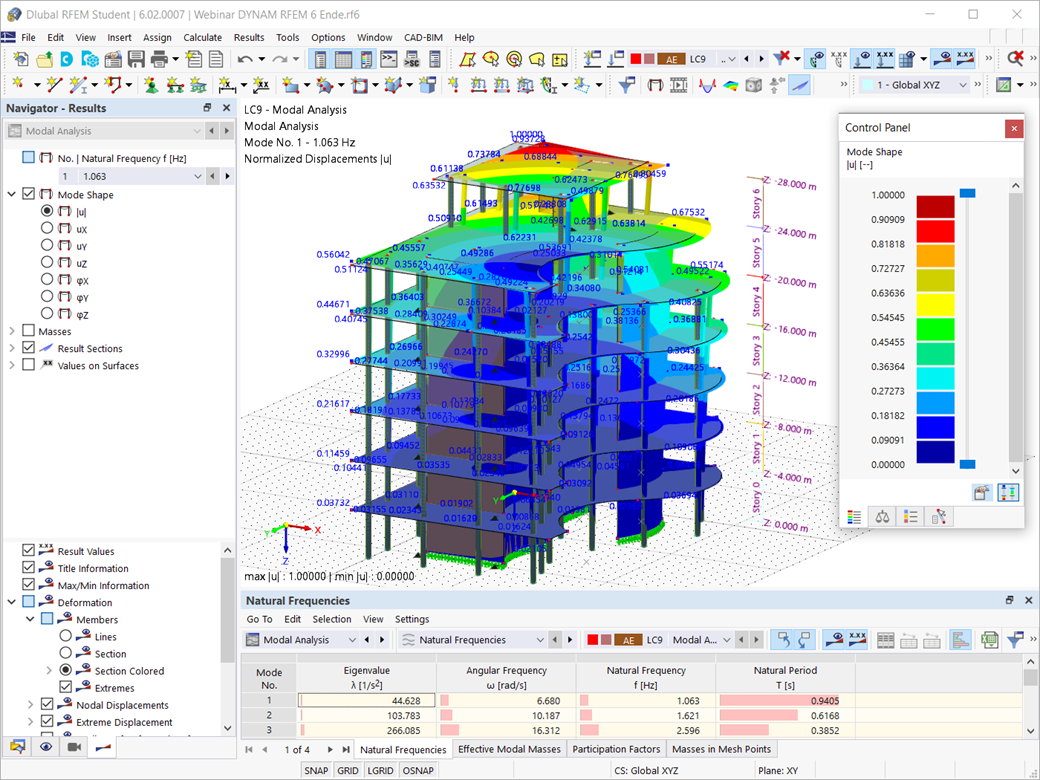

Je výpočet kompletní? Výsledky modální analýzy jsou pro vás k dispozici jak graficky, tak v tabulkách. Nechte si zobrazit výsledkové tabulky pro zatěžovací stav(y) Modální analýzy. Tak se můžete podívat na vlastní čísla, vlastní úhlové frekvence, vlastní frekvence a vlastní periody konstrukce. Přehledně se zobrazí také efektivní modální hmoty, součinitele modálních hmot a součinitele kombinace.
Modální analýza | Stanovení hmot v uzlech nebo bodech sítě prvků

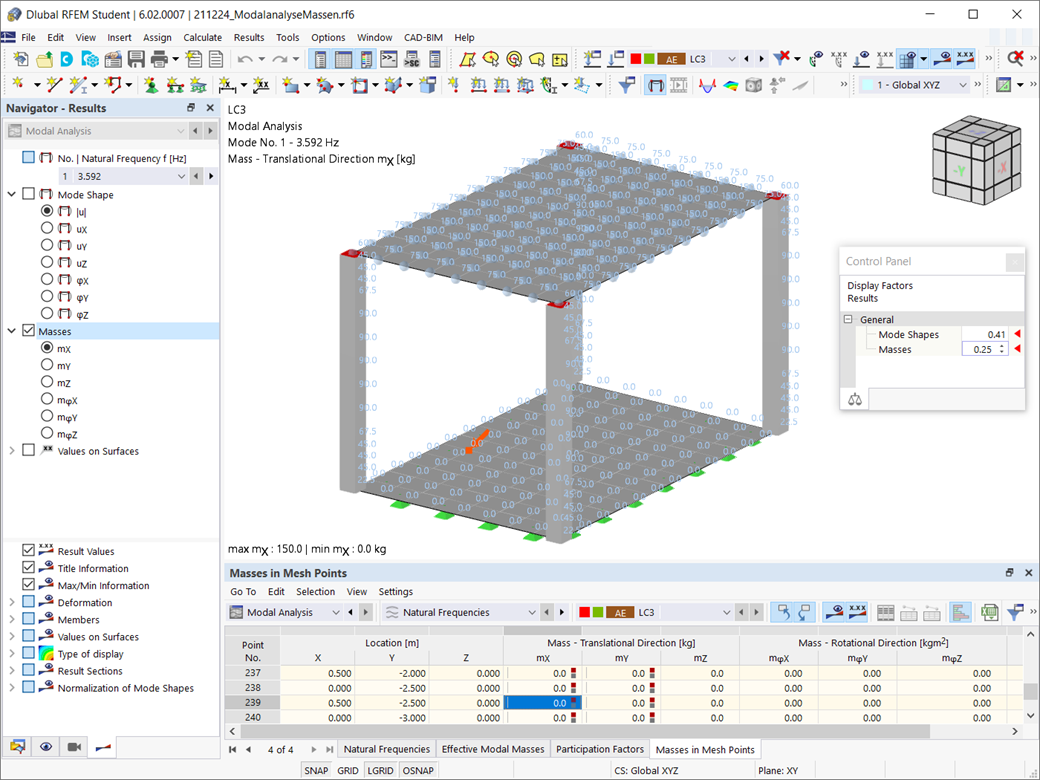

Objevili jste již tabulkové a grafické zobrazení hmot v bodech sítě? Ano, to je také jeden z výsledků modální analýzy v programu RFEM 6. Tímto způsobem zkontrolujete importované hmoty, které závisí na různých nastaveních modální analýzy. Lze je zobrazit v záložce Hmoty v bodech sítě ve výsledkové tabulce. Tabulka vám poskytuje přehled následujících výsledků: hmota - posuvný směr (mX, mY, mZ), hmota - rotační směr (mφX, mφY, mφZ) a součet hmot. Bylo by pro vás nejlepší mít co nejdříve grafické vyhodnocení? Hmoty můžete také zobrazit v bodech sítě také graficky.
Modální analýza | Vizualizace a normování vlastních tvarů

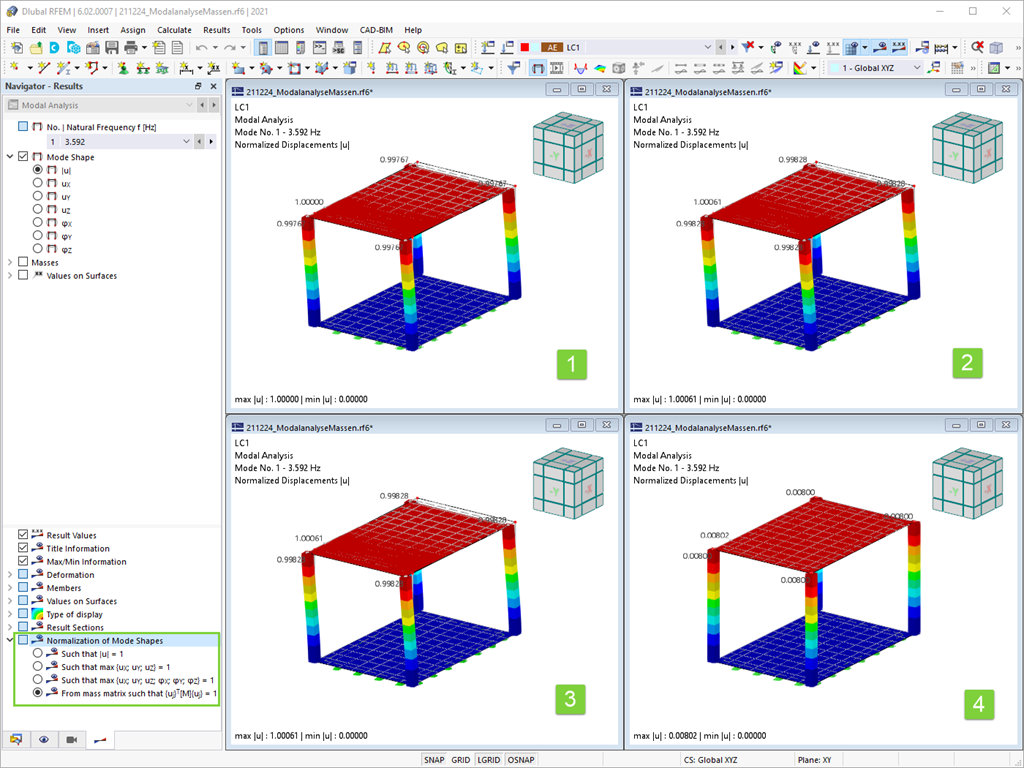

Již víte, že výsledky zatěžovacího stavu typu modální analýzu se po úspěšném výpočtu zobrazí v programu. První vlastní tvar tak můžete okamžitě vidět graficky nebo jako animaci. Zobrazení normování vlastních tvarů přitom můžete snadno upravit. To lze provést přímo v navigátoru Výsledky, kde vyberete jednu ze čtyř možností pro vizualizaci vlastních tvarů:
- normování hodnoty vektoru vlastního tvaru uj na 1 (zohlední pouze složky posunu)
- výběr maximální složky posunu vlastního vektoru a nastavení na 1
- zohlednění celého vlastního tvaru (včetně složek natočení), vyběr maxima a nastavení na 1
- nastavení modální hmoty mi pro každé vlastní číslo na 1 kg
Podrobnější vysvětlení normování vlastních tvarů najdete zde: Online manuál .
