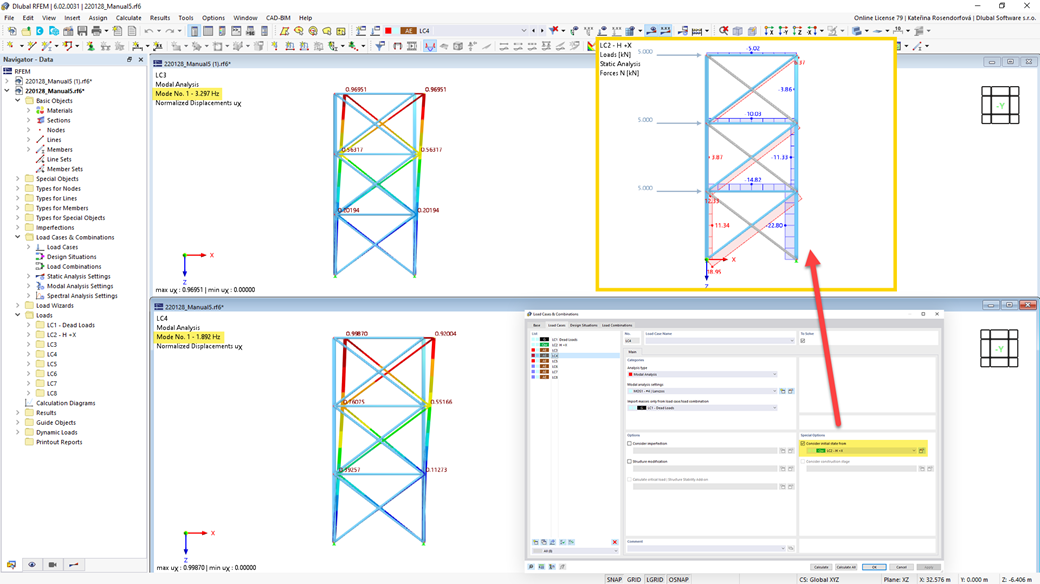

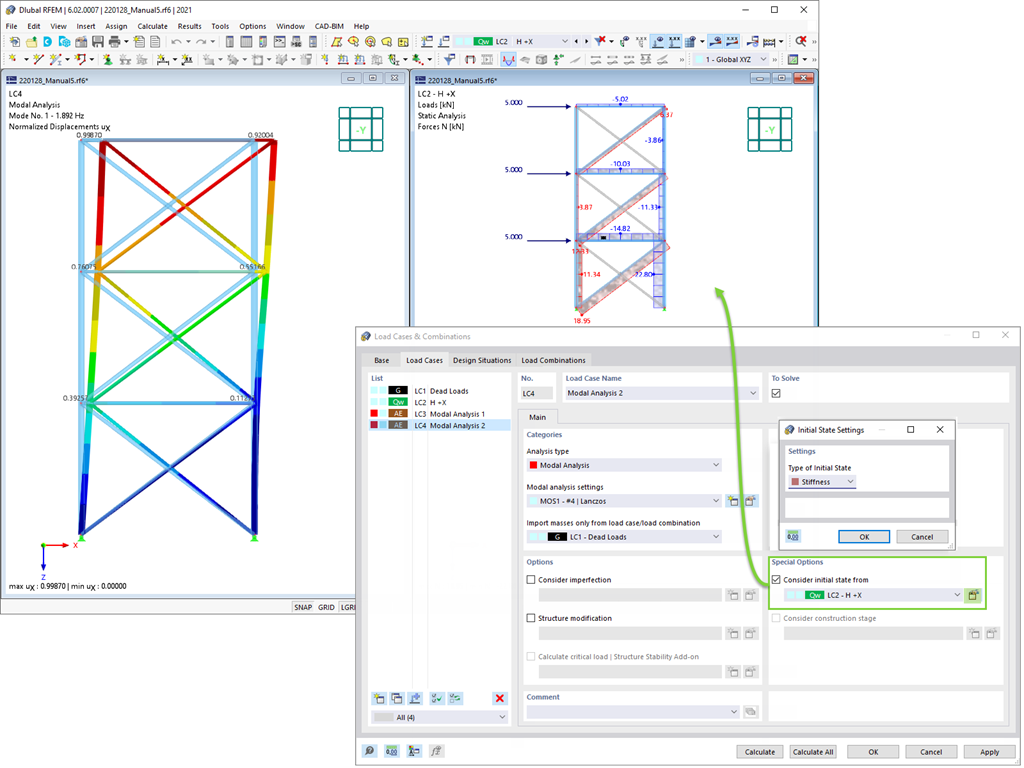

Analyse modale pour RFEM 6 | Fonctionnalités

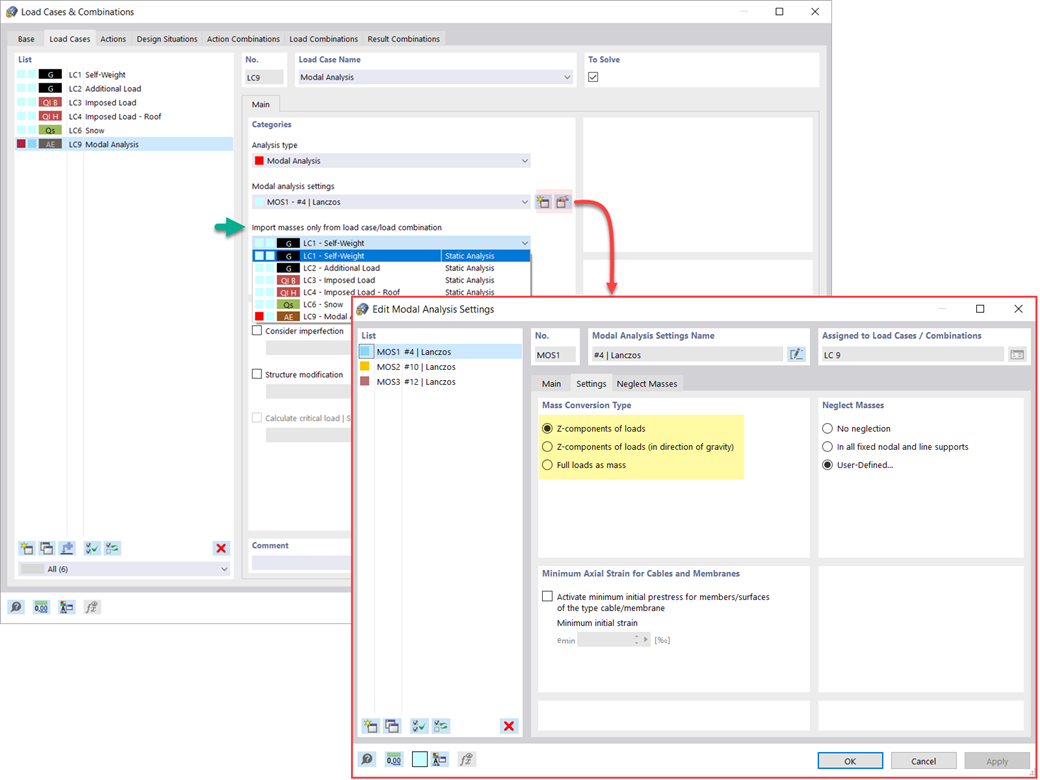

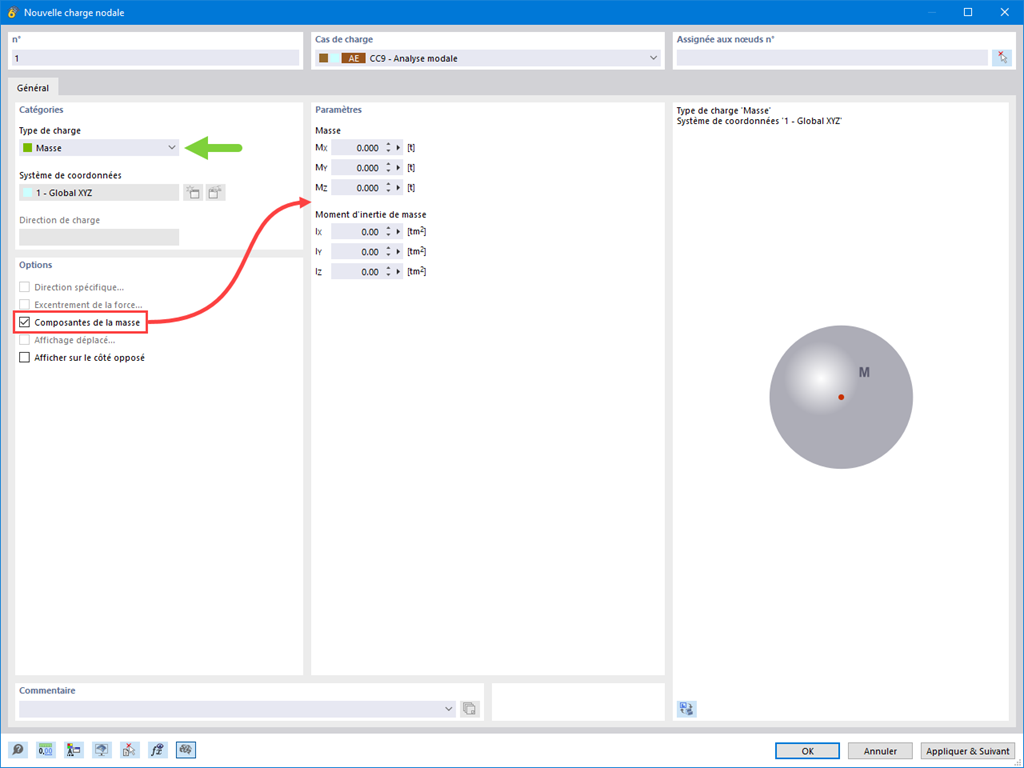

Vous disposez de plusieurs options pour définir les masses pour l'analyse modale. Alors que les masses propres sont automatiquement prises en compte, les charges et les masses peuvent être prises en compte directement dans le cas de charge avec l'analyse modale. Avez-vous besoin de plus d'options ? Indiquez si les charges totales doivent être considérées comme des masses et des composantes de charge dans la direction globale Z ou si ce sont uniquement les composantes de charge dans la direction de la gravité qui doivent être pris en compte.

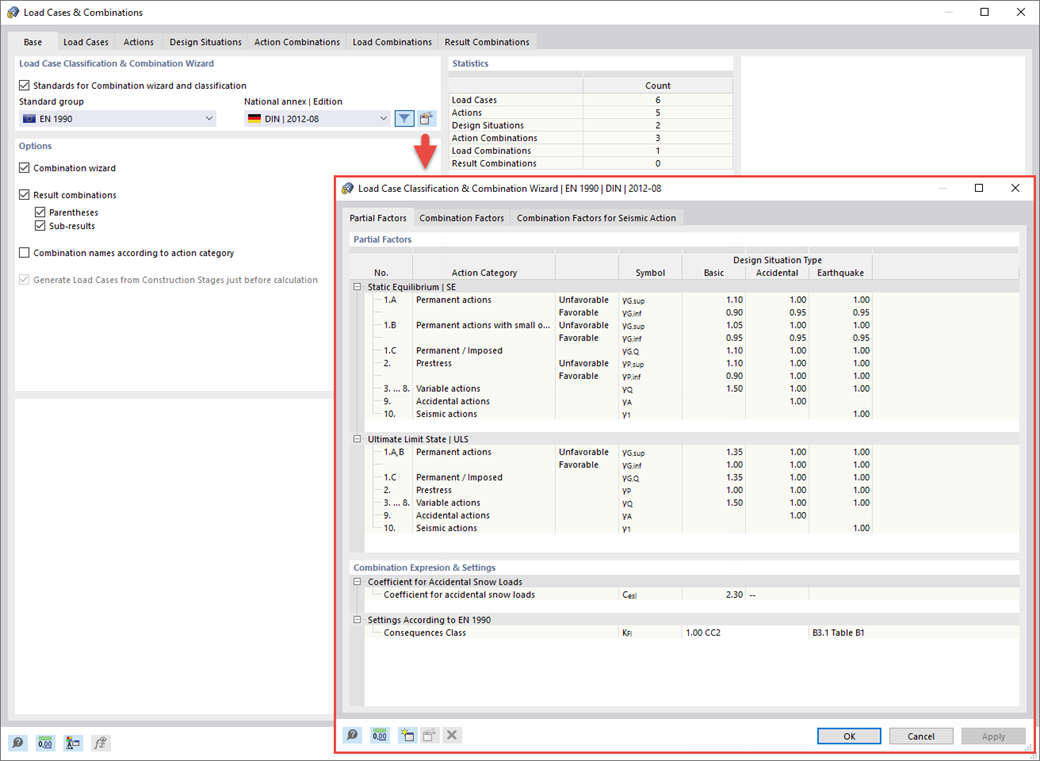

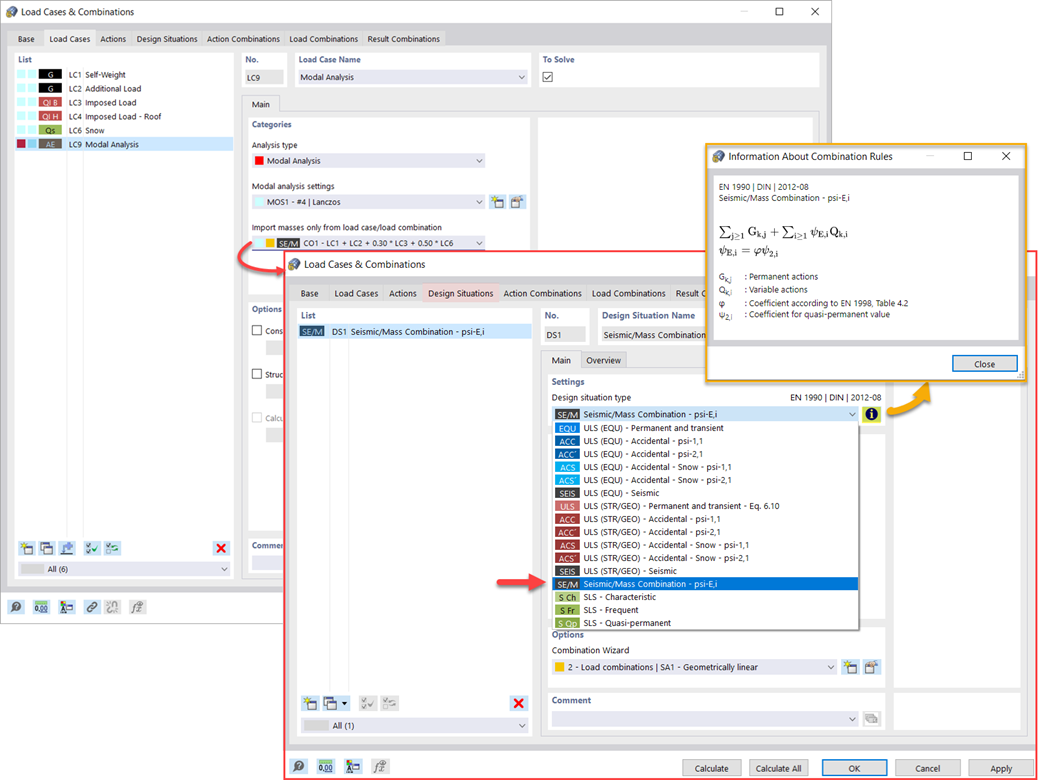

Le logiciel vous offre une option supplémentaire ou alternative pour le transfert de masse : la définition manuelle des combinaisons de charges à partir desquelles les masses sont prises en compte dans l'analyse modale. Avez-vous sélectionné une norme de calcul ? Vous pouvez ensuite créer une situation de projet avec le type de combinaison sismique/de masse. Le logiciel calcule alors automatiquement une situation de masse pour l'analyse modale selon la norme de calcul souhaitée. Autrement dit : Le logiciel crée une combinaison de charges basée sur les coefficients de combinaison prédéfinis pour la norme sélectionnée. Il contient les masses qui sont finalement utilisées pour l'analyse modale.

Les masses doivent souvent être négligées. Cela est particulièrement vrai si vous souhaitez utiliser la sortie de l'analyse modale pour l'analyse des séismes. Pour ce faire, 90 % de la masse modale efficace sont requis dans chaque direction pour le calcul. Vous pouvez donc négliger les masses de tous les appuis nodaux et linéiques fixes. Le programme désactive automatiquement les masses associées.

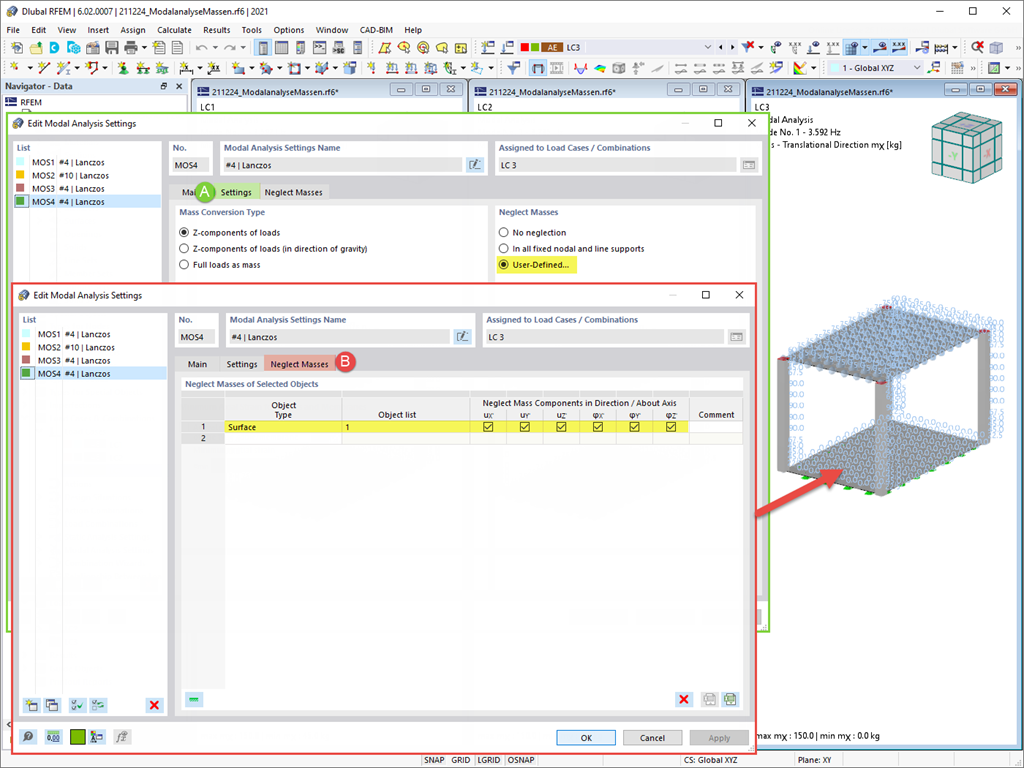

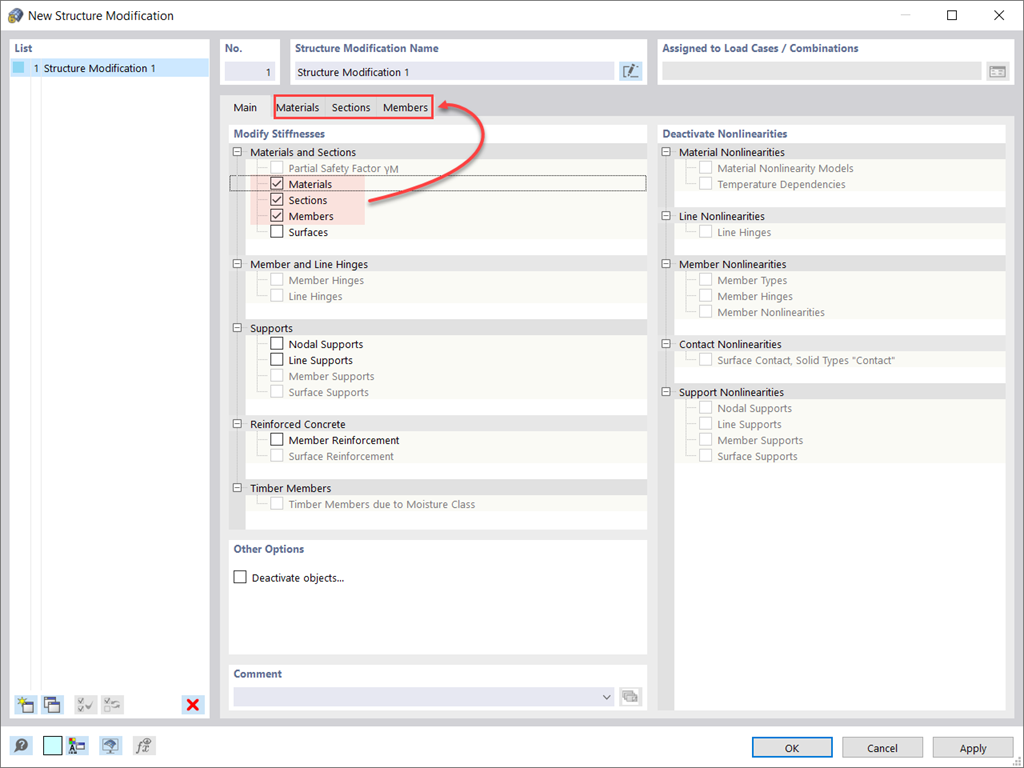

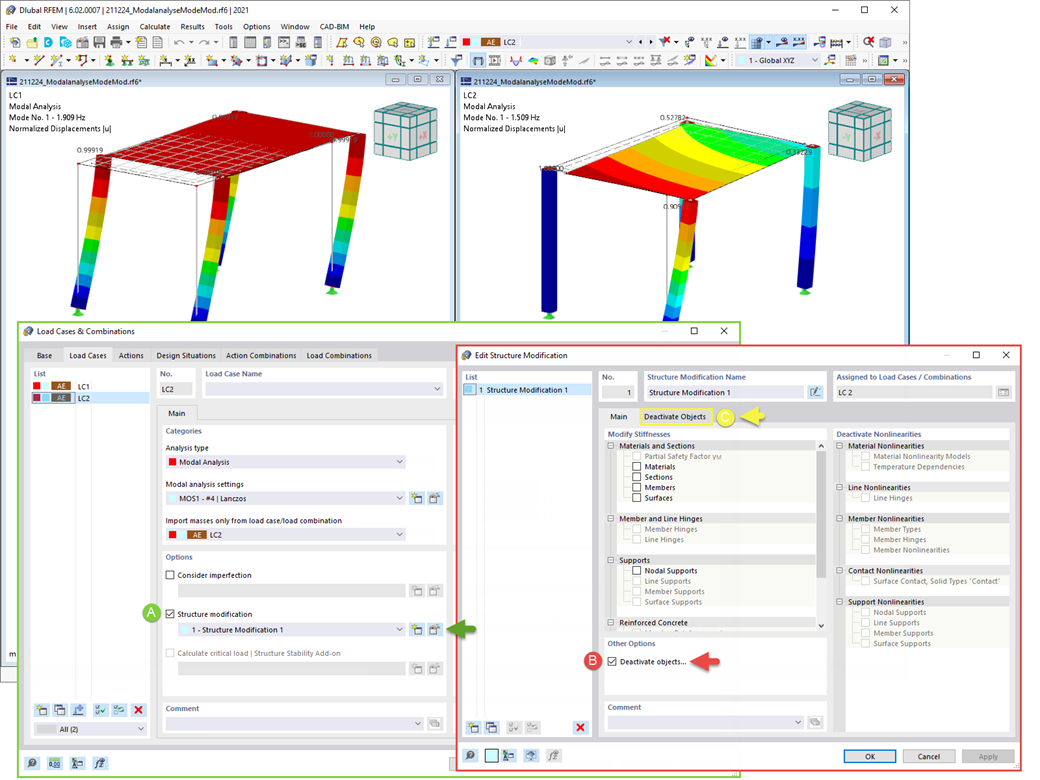

Vous pouvez également sélectionner manuellement les objets dont les masses doivent être négligées pour l'analyse modale. Nous avons montré ce dernier dans l'image pour une meilleure vue. Une sélection définie par l'utilisateur y est effectuée et les objets et les composants de masse associés sont sélectionnés pour la négligence des masses.

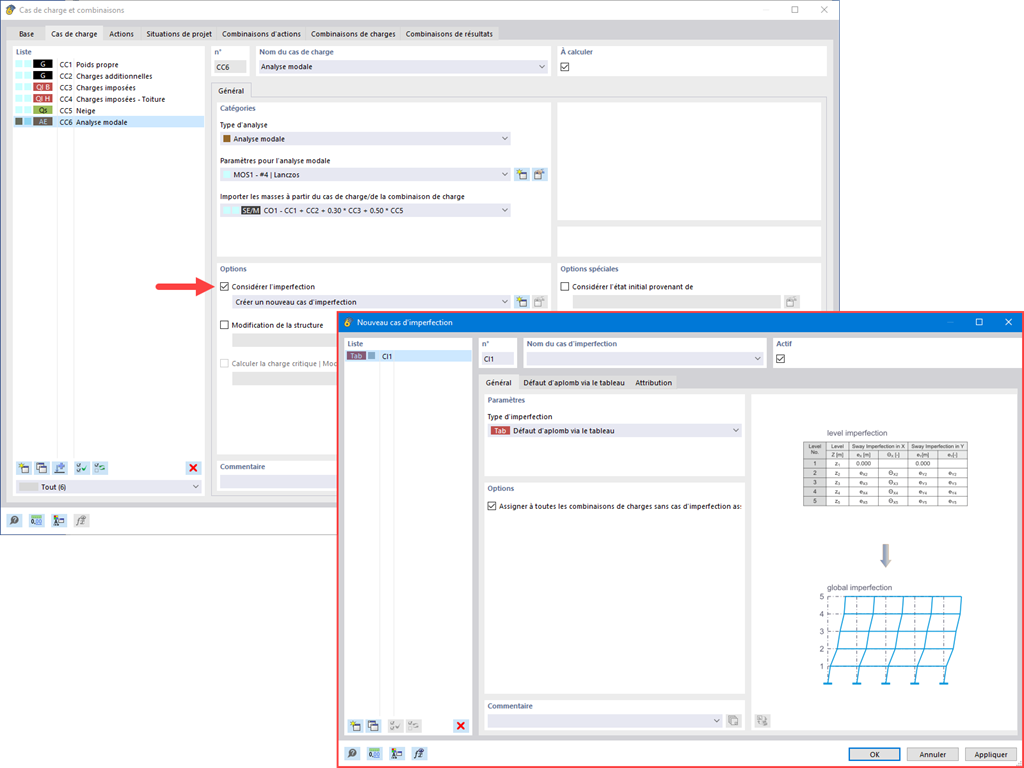

Vous pouvez déjà le voir sur la photo : Les imperfections peuvent également être prises en compte lors de la définition d'un cas de charge pour l'analyse modale. Les types d'imperfections que vous pouvez utiliser dans l'analyse modale sont les charges fictives issues d'un cas de charge, les défauts d'aplomb via un tableau, la déformation statique, le coefficient de longueur efficace, le mode dynamique et le groupe de cas d'imperfections.

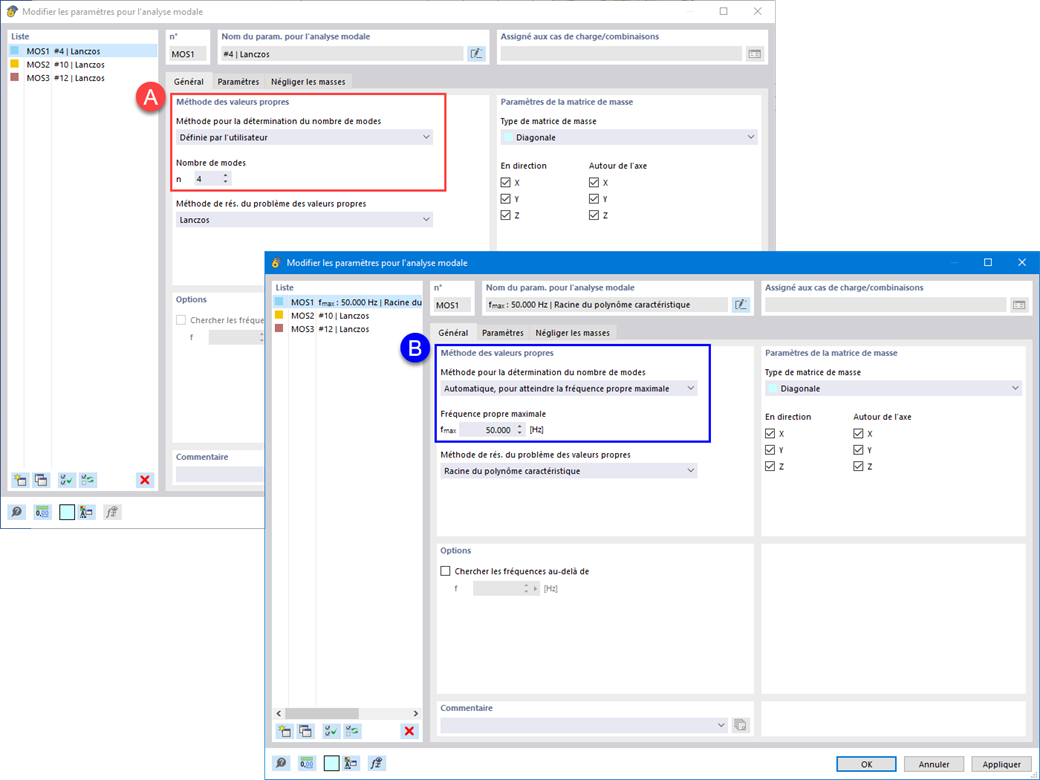

Votre objectif est-il de déterminer le nombre de modes propres ? Le programme vous propose deux méthodes pour cela. D'une part, vous pouvez définir manuellement le nombre de plus petites formes de mode à calculer. Dans ce cas, le nombre de modes propres disponibles dépend des degrés de liberté (c'est-à-dire le nombre de points de masse libres multiplié par le nombre de directions dans lesquelles les masses agissent). Cependant, cette valeur est limitée à 9999. D'autre part, vous pouvez définir la fréquence propre maximale afin que le programme détermine automatiquement les formes propres jusqu'à ce que la fréquence propre définie soit atteinte.

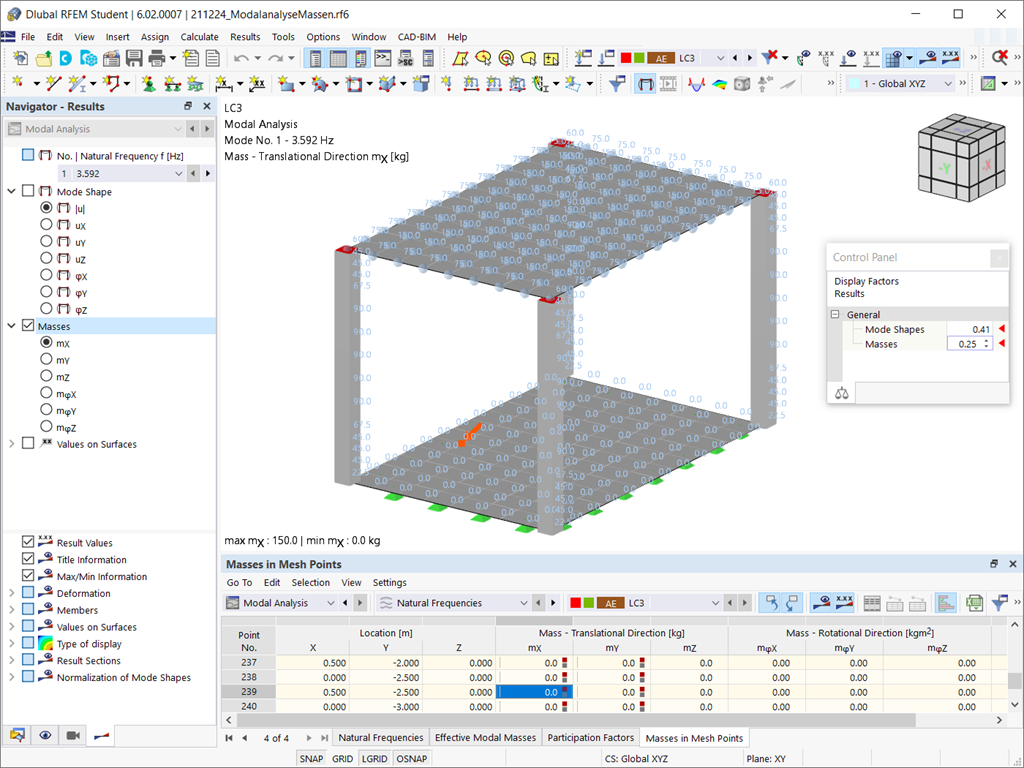

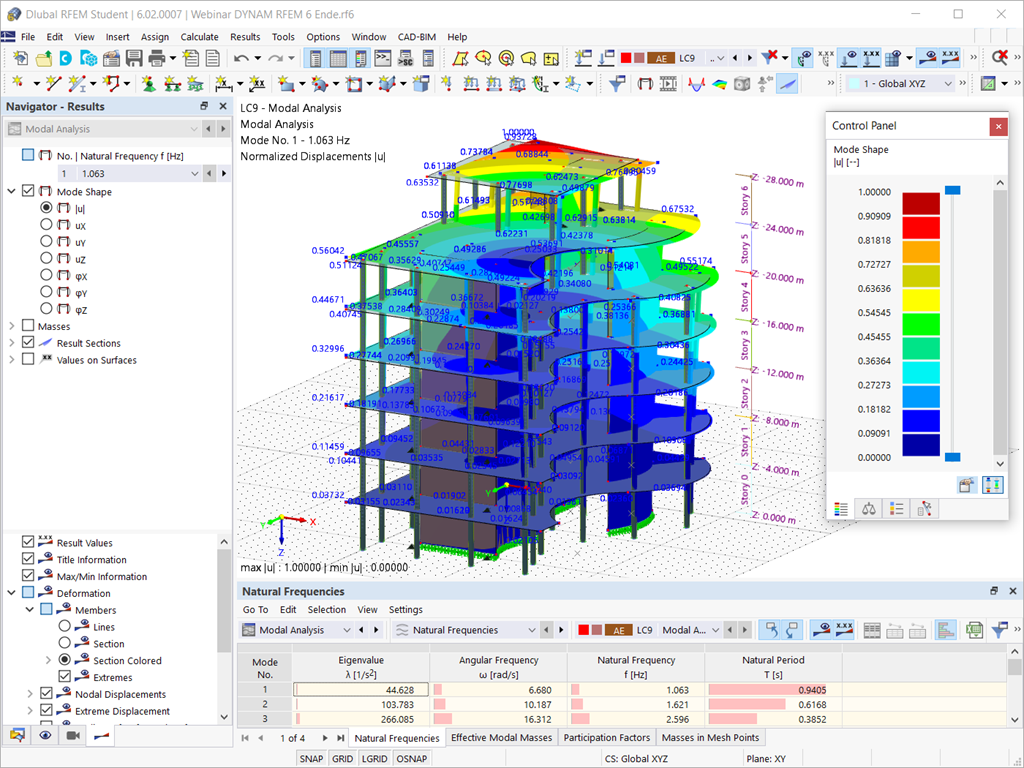

Avez-vous déjà découvert la sortie tabulaire et graphique des masses dans les points de maillage ? Il s'agit également d'un des résultats de l'analyse modale dans RFEM 6. Vous pouvez ainsi vérifier les masses importées, qui dépendent de divers paramètres de l'analyse modale. Celles-ci peuvent être affichées dans les résultats dans l'onglet Masses dans les points de maillage. Le tableau donne un aperçu des résultats suivants : Masse - direction de translation (m_X, m_Y, m_Z), masse - direction de rotation (m_φX, m_φY, m_φZ) et somme des masses. Est-il préférable que vous disposiez d'une évaluation graphique le plus rapidement possible ? Vous pouvez également afficher graphiquement les masses dans les points de maillage.
