Análise modal para o RFEM 6 | Funções

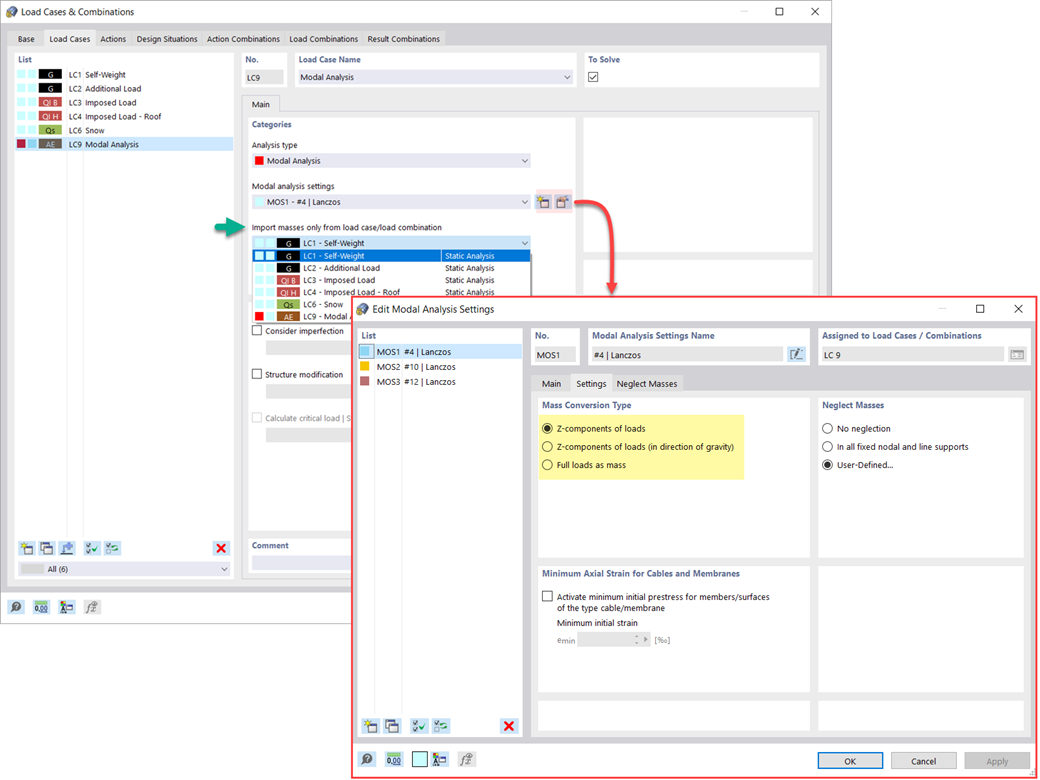

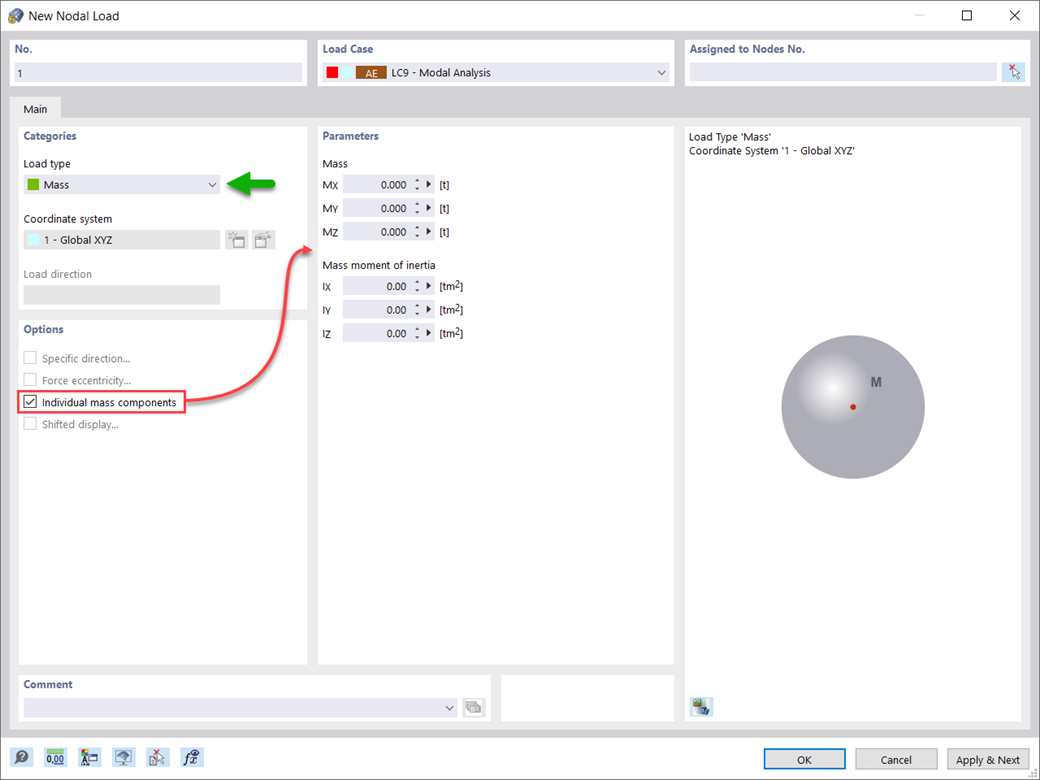

Tem diversas opções disponíveis para definir massas para a análise modal. Enquanto as massas devido ao peso próprio são consideradas automaticamente, pode considerar as cargas e massas diretamente num caso de carga do tipo de análise modal. Necessita de mais opções? Selecione se pretende considerar as cargas totais como massas, componentes de carga na direção global Z ou apenas os componentes de carga na direção da gravidade.

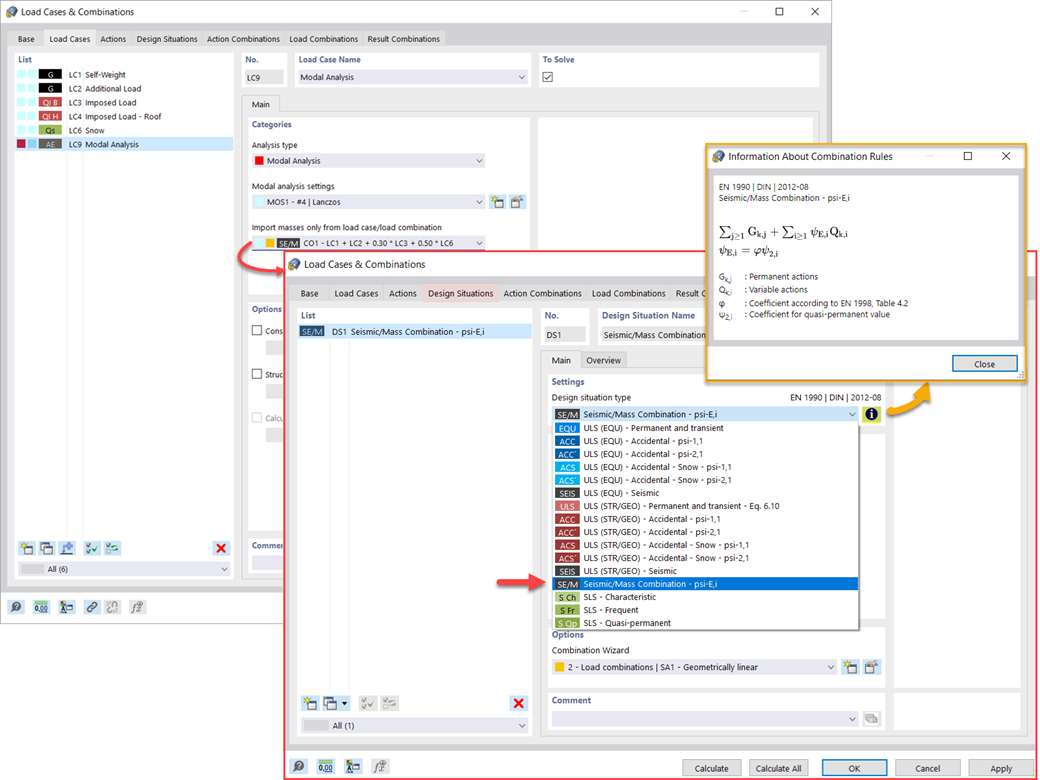

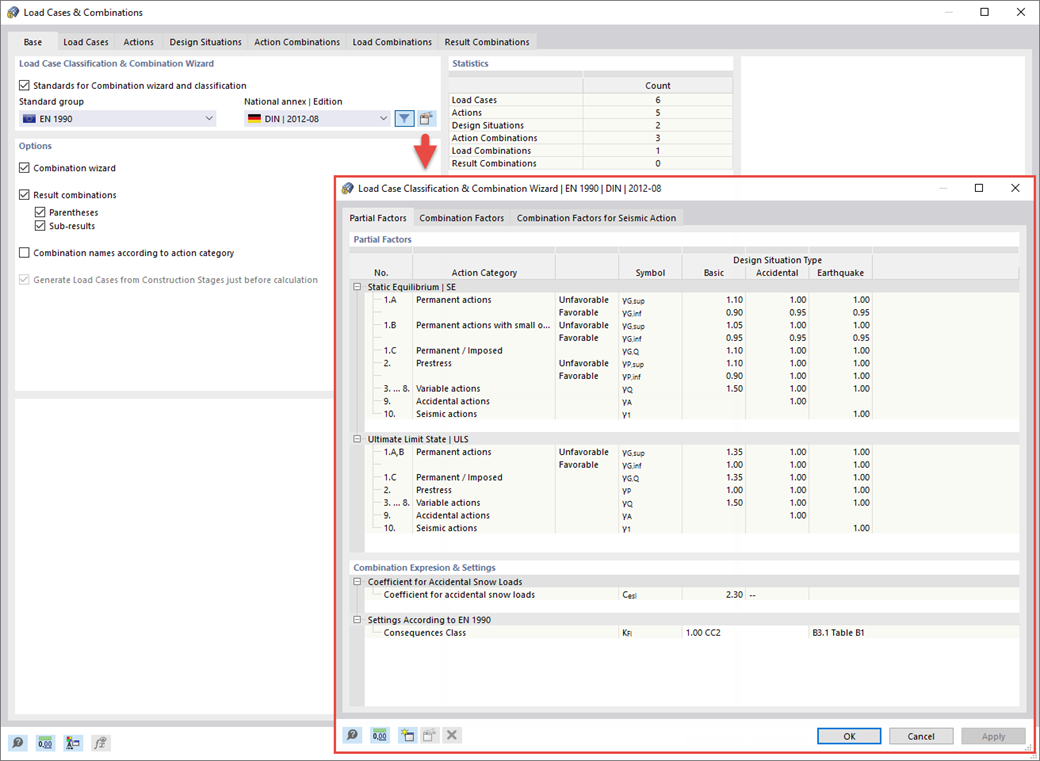

O programa oferece uma opção adicional ou alternativa para a importação de massas: Definição manual de combinações de cargas a partir das quais as massas são consideradas na análise modal. Selecionou uma norma de dimensionamento? Em seguida, pode criar uma situação de dimensionamento com o tipo de combinação Massa sísmica. Assim, o programa calcula automaticamente uma situação de massa para a análise modal de acordo com a norma de dimensionamento preferida. Por outras palavras: O programa cria uma combinação de cargas a partir dos coeficientes de combinação predefinidos para a norma selecionada. Esta contém as massas utilizadas para a análise modal.

Muitas vezes, é necessário negligenciar as massas. Este é particularmente o caso quando pretende utilizar a saída da análise modal para a análise sísmica. Para tal, são necessários 90% da massa modal efetiva em cada direção para o cálculo. Portanto, pode negligenciar a massa em todos os apoios fixos de nós e linhas. O programa desativa automaticamente as massas associadas por si.

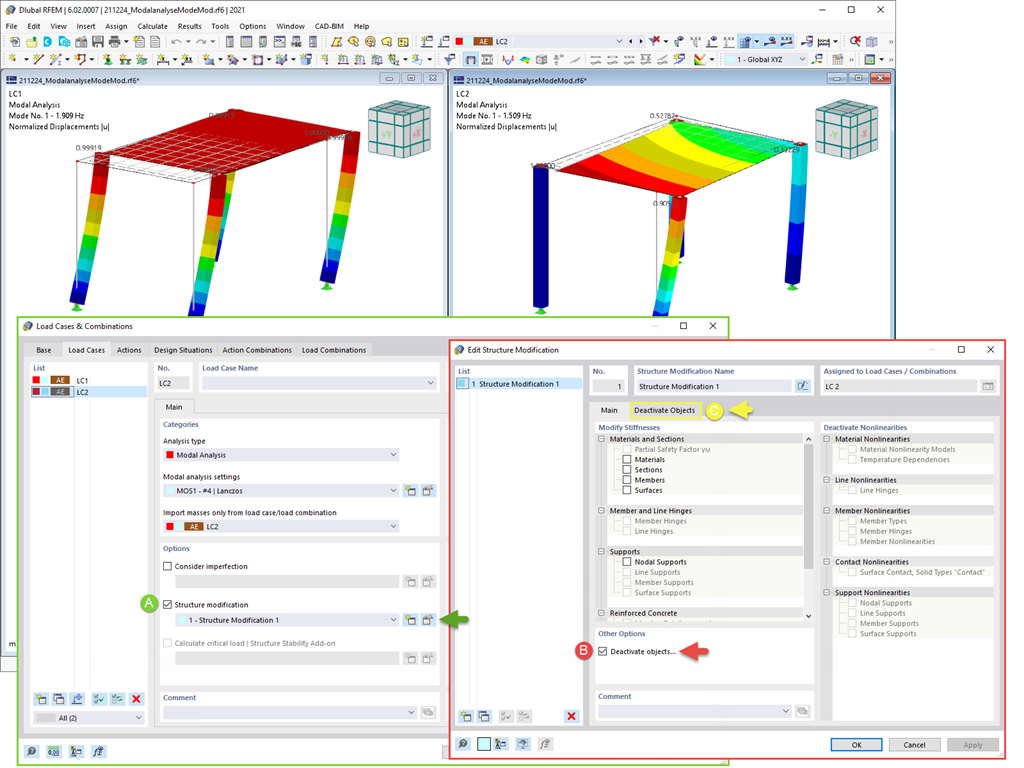

Também é possível selecionar manualmente os objetos cujas massas devem ser negligenciadas para a análise modal. Desta forma, mostramos a última opção na imagem para uma melhor visualização. É feita uma seleção definida pelo utilizador e os objetos com os seus componentes de massa associados são selecionados de forma a negligenciar as massas.

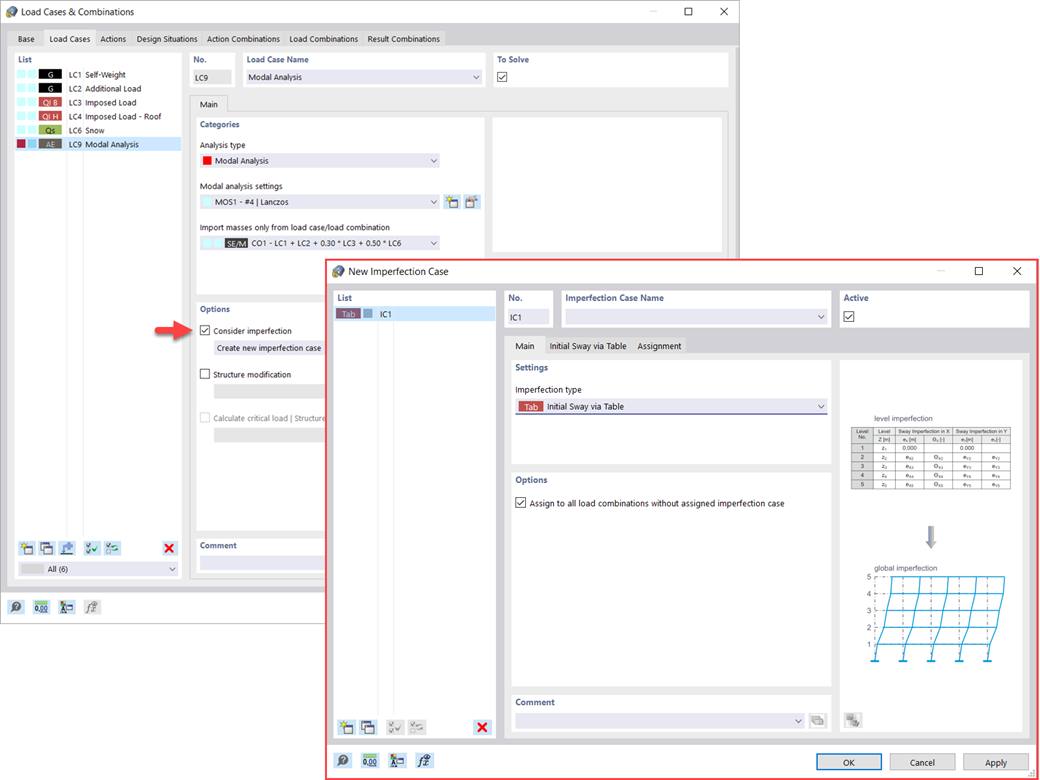

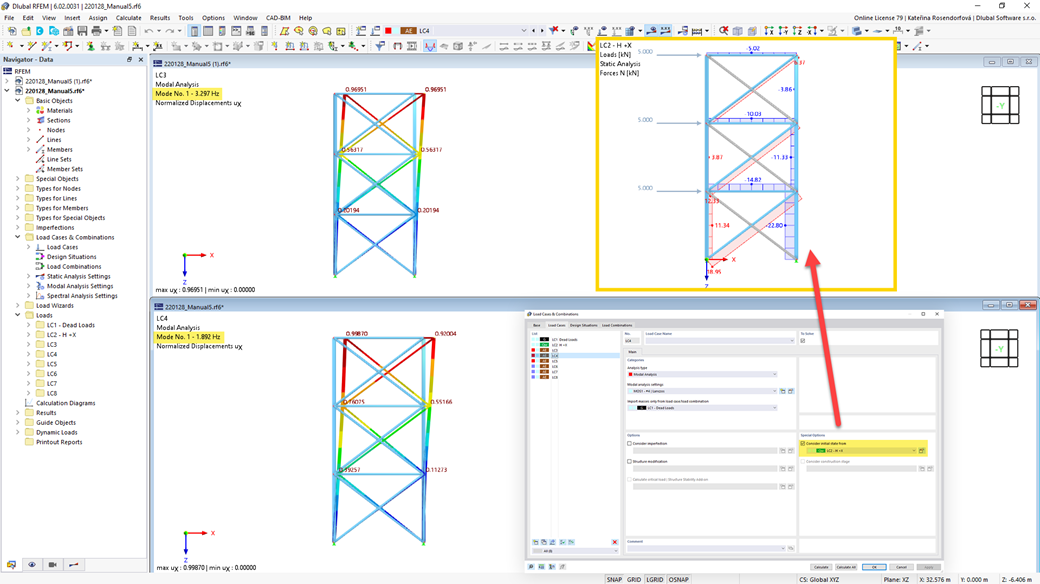

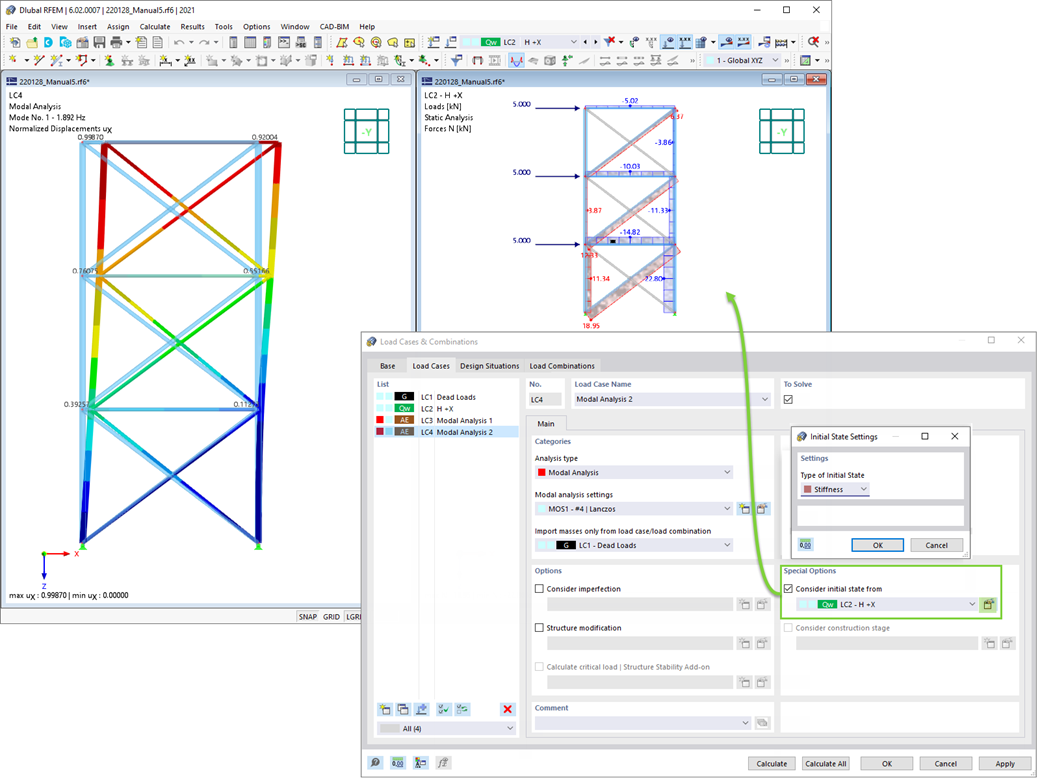

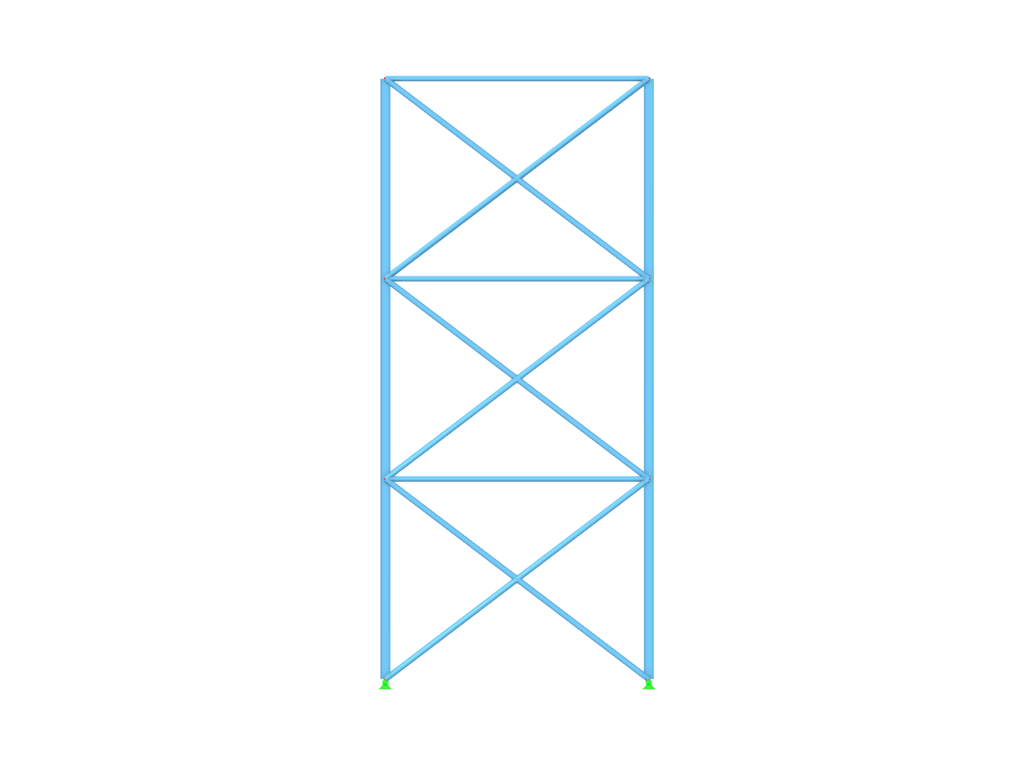

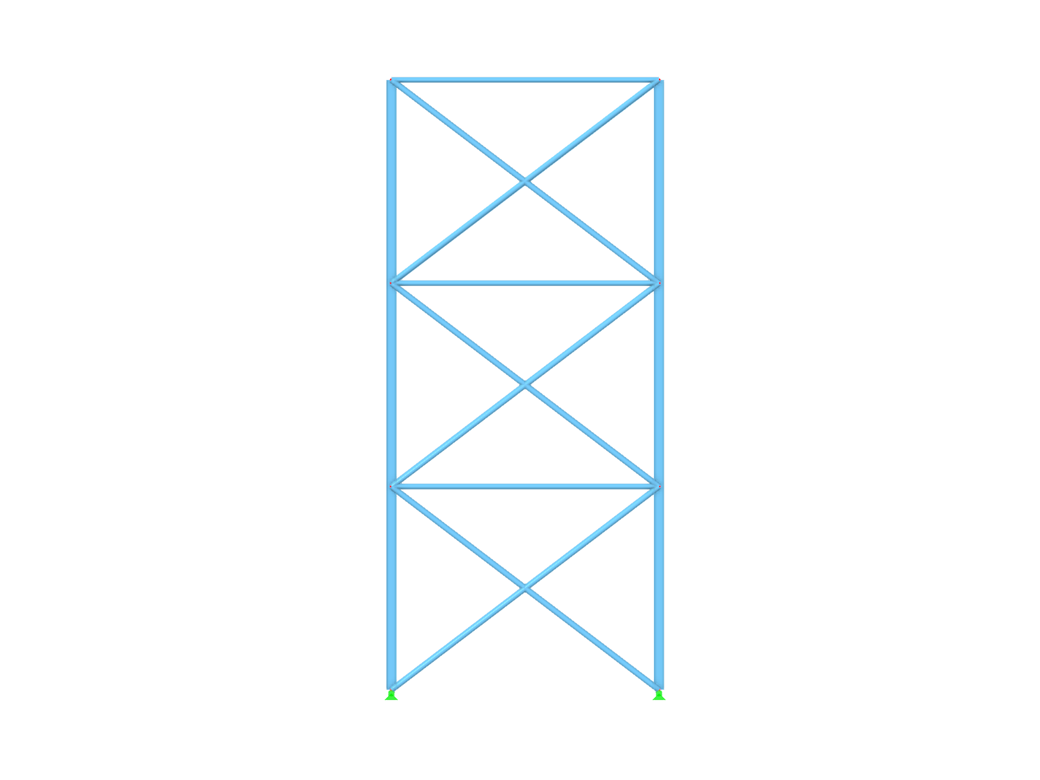

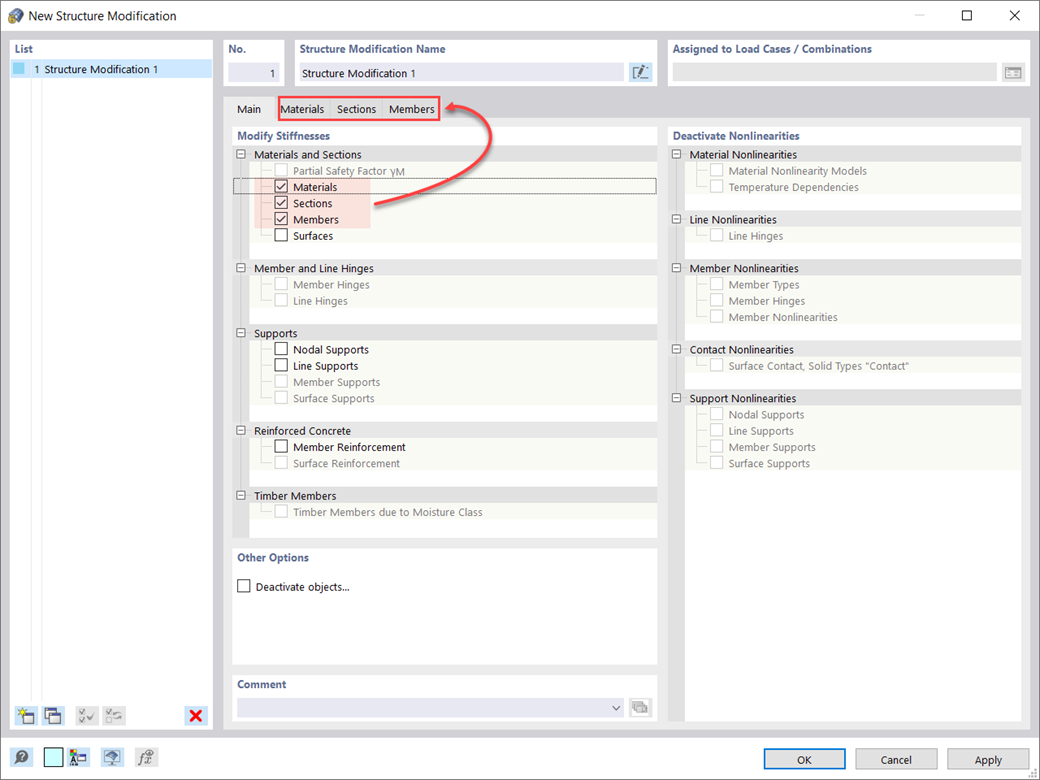

Isto já é possível ver na imagem: As imperfeições também podem ser tidas em consideração ao definir um caso de carga de análise modal. Os tipos de imperfeição que pode utilizar na análise modal são as cargas fictícias de caso de carga, deslocamento inicial através da tabela, deformação estática, coeficiente de comprimento efetivo, modo próprio dinâmico e grupo de casos de imperfeição.

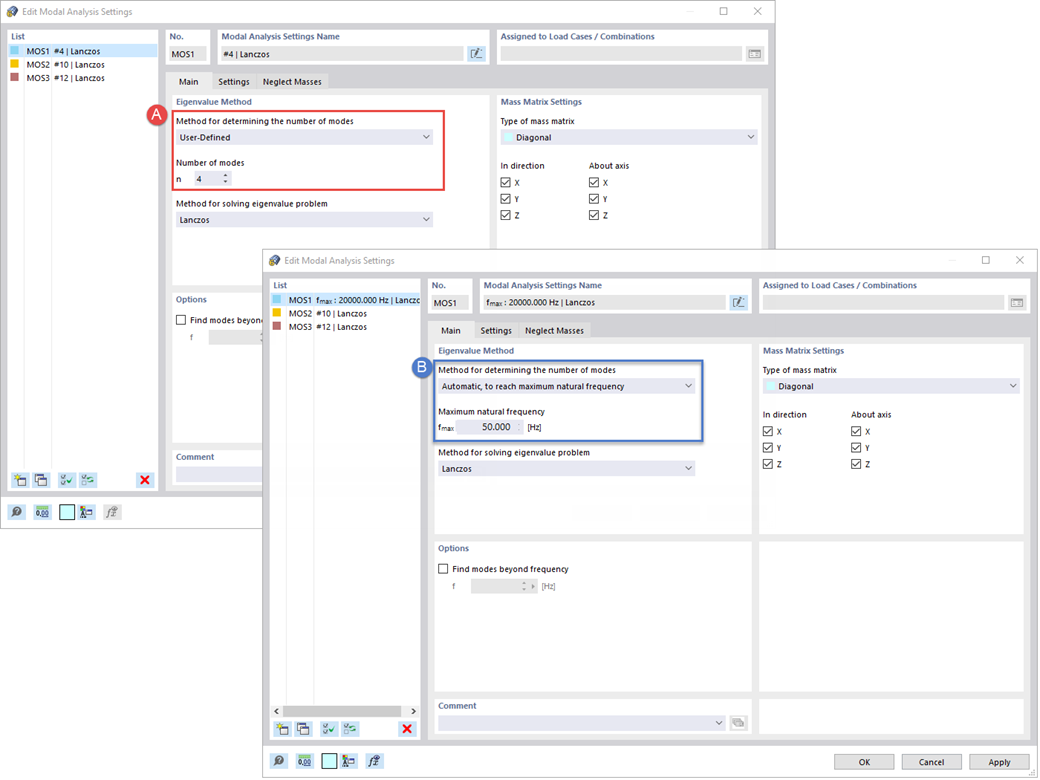

O seu objetivo é determinar o número de formas próprias? O programa oferece dois métodos para isso. Por um lado, é possível definir manualmente o número das formas próprias mais pequenas a serem calculadas. Neste caso, o número de formas próprias disponíveis depende dos graus de liberdade (isto é, do número de pontos de massa livres multiplicados pelo número de direções nas quais as massas atuam). No entanto, está limitado a 9999. Por outro lado, pode definir a frequência natural máxima da forma que o programa determinava as formas próprias automaticamente até atingir a frequência natural definida.

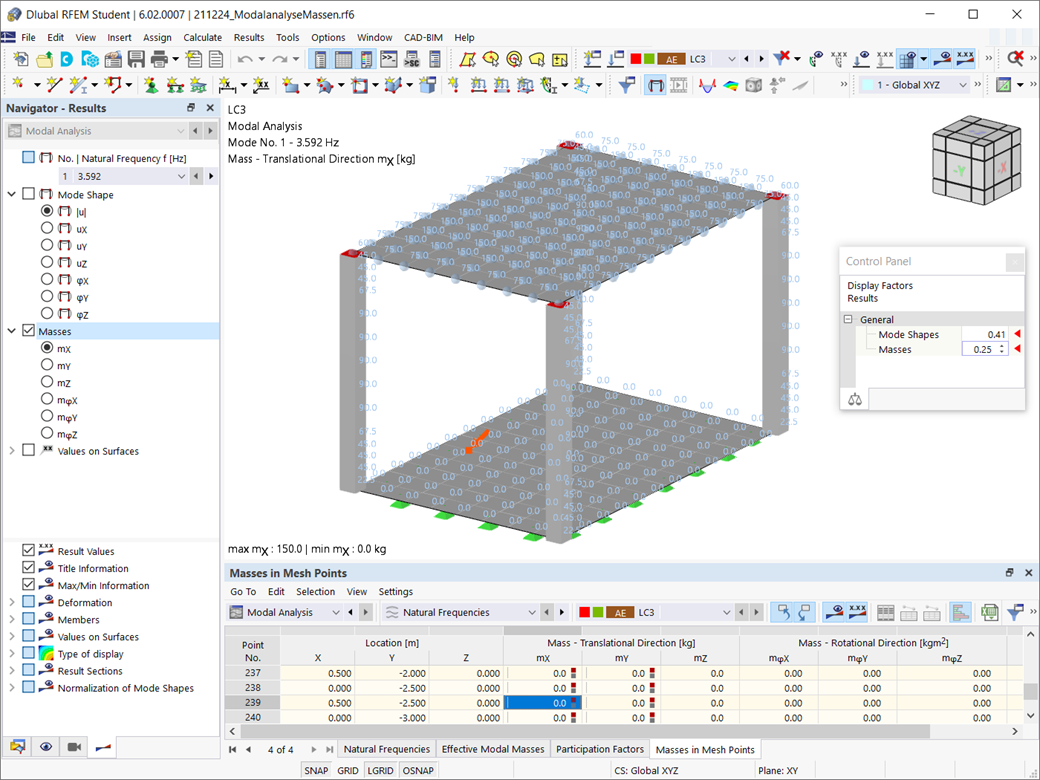

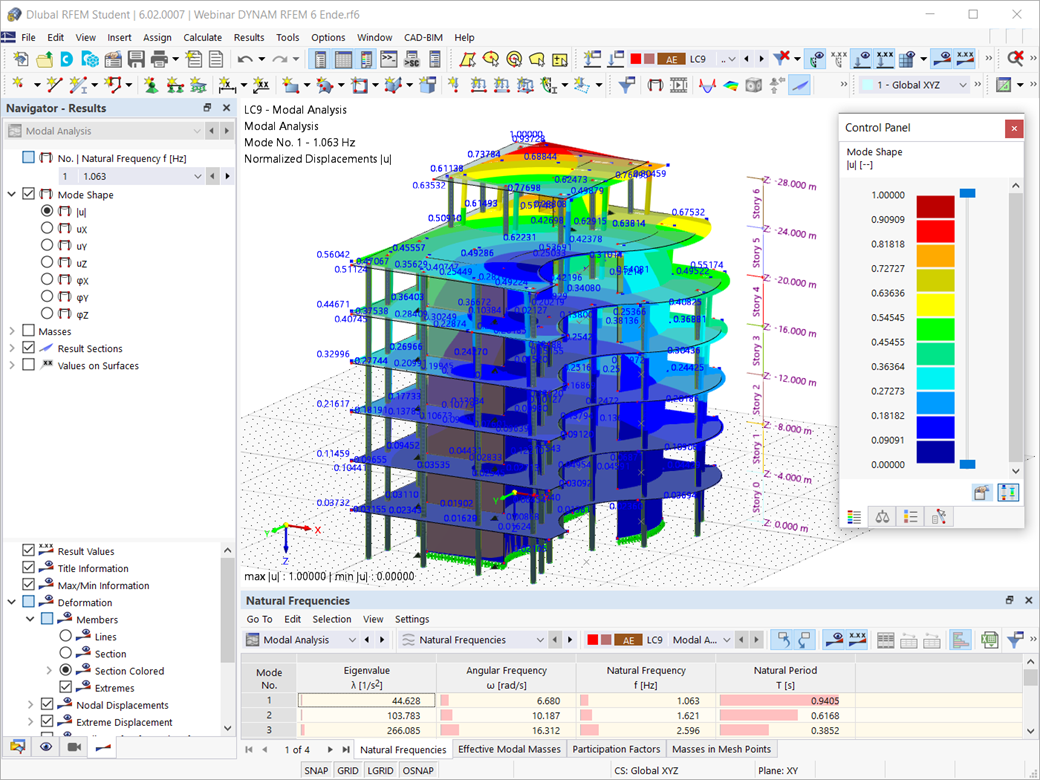

Já descobriu a saída tabular e gráfica de massas em pontos da malha? Bem, este também é um dos resultados da análise modal no RFEM 6. Desta forma, é possível verificar as massas importadas que dependem das várias configurações da análise modal. Estes podem ser exibidos no separador Massas em pontos da malha da tabela de Resultados. A tabela oferece uma visão geral dos seguintes resultados: Massa - direção de translação (m_X, m_Y, m_Z ), massa - direção de rotação (m_φX, m_φY, m_φZ ) e a soma de massas. Seria melhor obter uma avaliação gráfica o mais rapidamente possível? As massas também podem ser representadas graficamente em pontos da malha.
