Para crear una nueva barra con tipo de barra 'Viga' para el soporte del segmento, abra el cuadro de diálogo 'Nueva barra'. Puede acceder a este cuadro de diálogo con el botón
en la barra de herramientas.

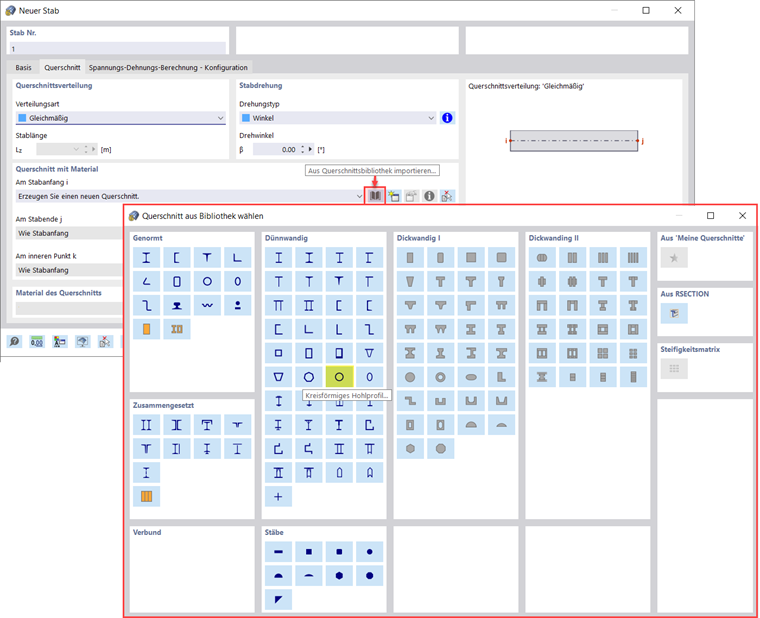

En la pestaña 'Sección' del cuadro de diálogo, debe especificar la sección del soporte. Puede seleccionar la sección en una biblioteca. Para ello, utilice el botón
. En la biblioteca, seleccione la serie de secciones para perfiles huecos circulares de pared delgada.

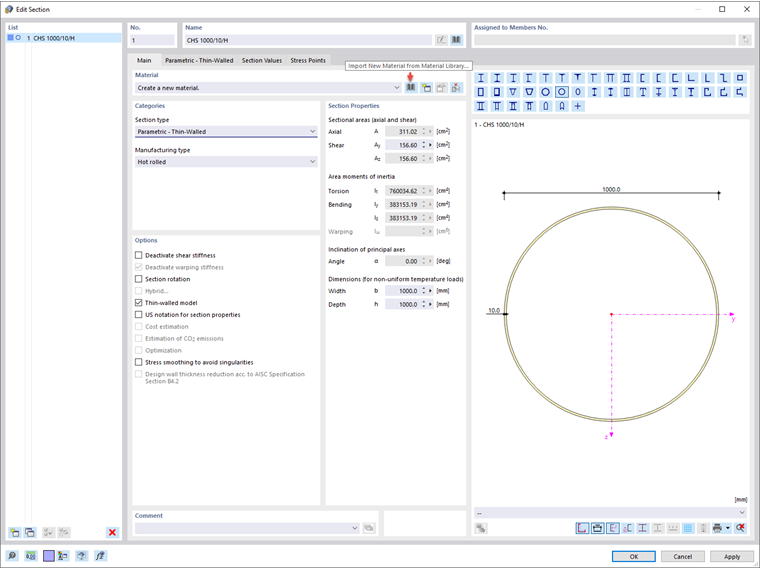

A continuación, puede definir las propiedades de la sección en el cuadro de diálogo 'Editar sección'.

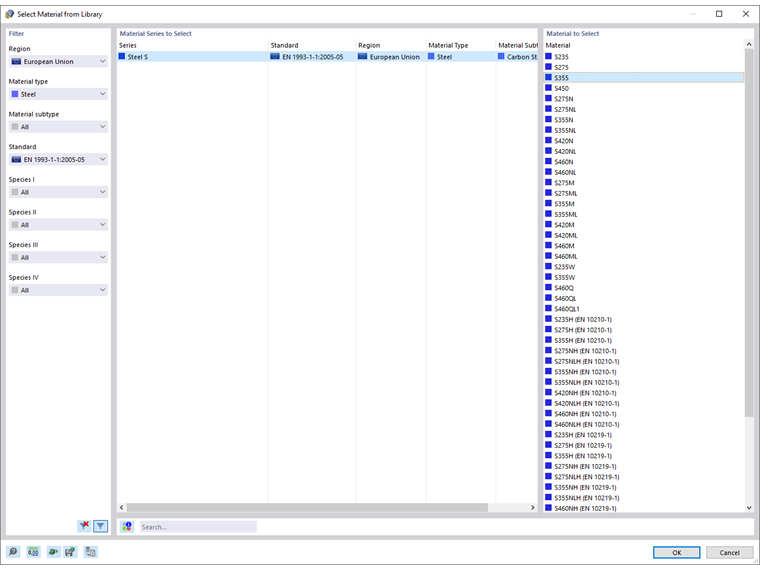

En este cuadro de diálogo, abra la Biblioteca de materiales (botón
). En la sección 'Filtro', establezca los criterios como se muestra en la imagen Biblioteca de materiales y luego asigne el material S355 a la sección.

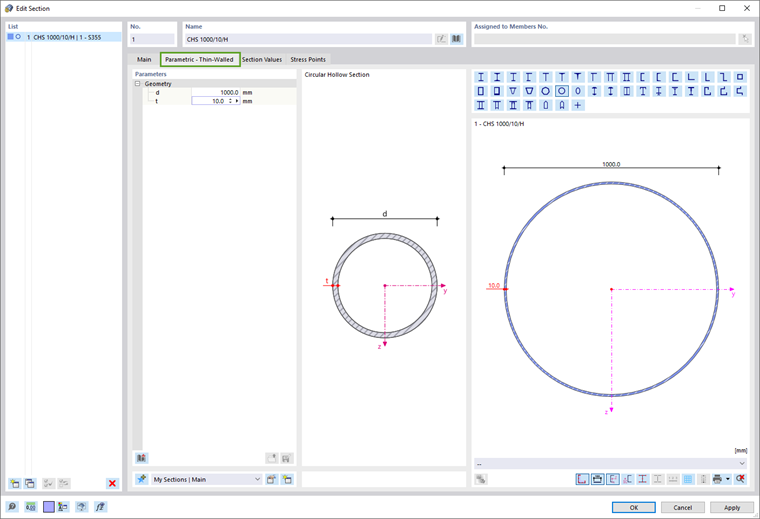

A continuación, puede definir la geometría de la sección en la pestaña 'Paramétrica - Pared delgada' del cuadro de diálogo 'Editar sección'. En el ejemplo, la sección del soporte se define con un diámetro de 1000 mm y un espesor de 10 mm (ver imagen Geometría de la sección).

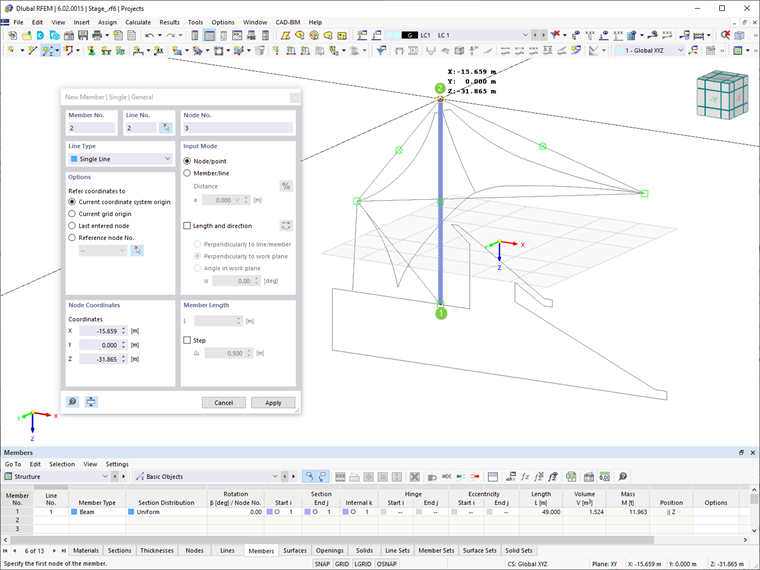

Una vez que haya definido la sección y confirmado la creación de la barra, puede posicionar la barra en la ventana de trabajo: Establezca el punto inicial (marcado como 1) y el punto final (marcado como 2) haciendo clic con el ratón en los puntos de la línea de ayuda.
