Para criar uma nova barra com o tipo de barra 'Viga' para o apoio do segmento, abra o diálogo 'Nova Barra'. Você pode abrir este diálogo com o botão
na barra de ferramentas.

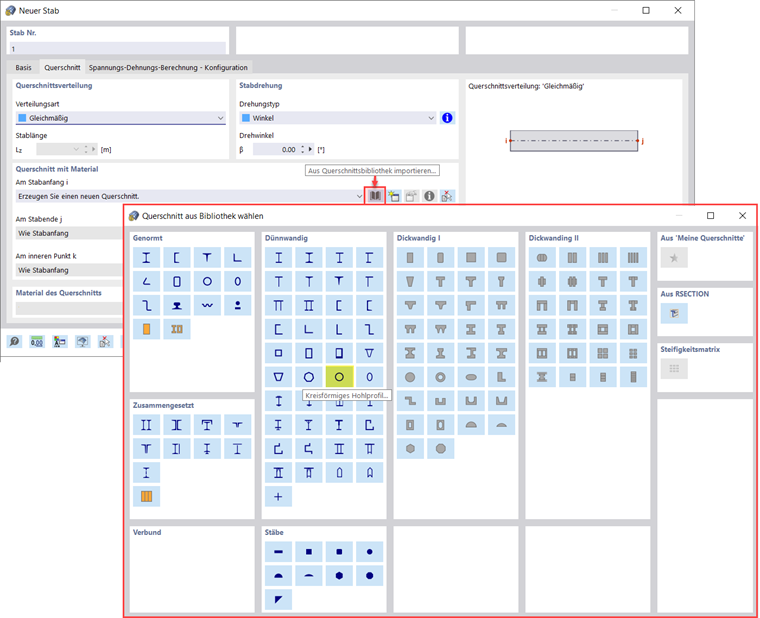

Na aba 'Seção Transversal' do diálogo, é necessário definir a seção transversal do apoio. Você pode selecionar a seção transversal em uma biblioteca. Utilize para isso o botão
. Na biblioteca, selecione a série de seção transversal para perfis ocos circulares de parede fina.

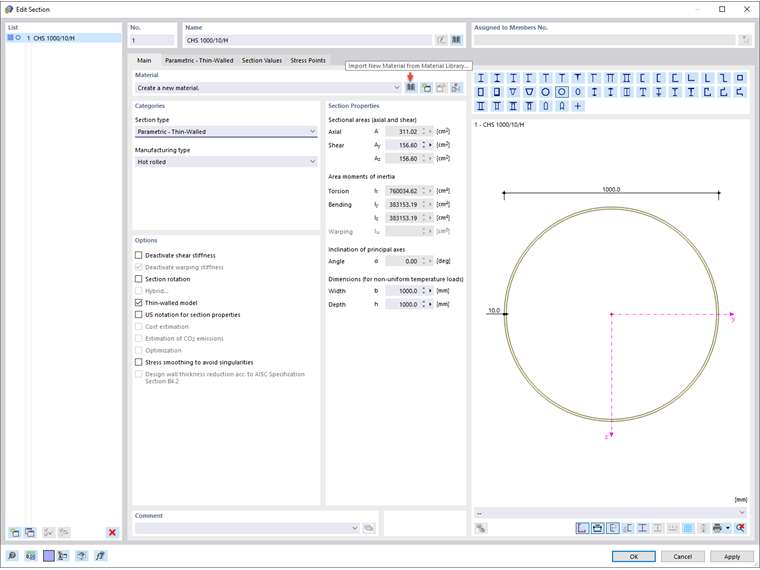

As propriedades da seção transversal podem ser definidas em seguida no diálogo 'Editar Seção Transversal'.

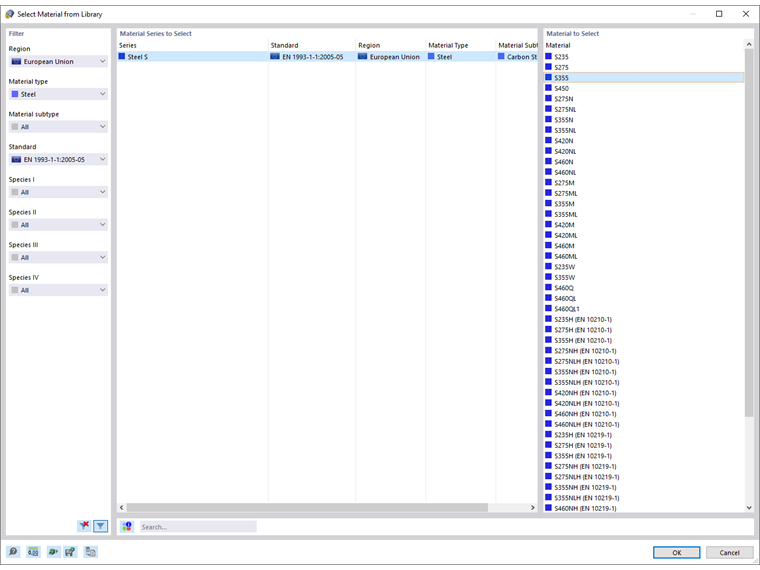

Abra neste diálogo a Biblioteca de Materiais (botão
). Na seção 'Filtro', defina os critérios como mostrado na imagem Biblioteca de Materiais e então atribua o material S355 à seção transversal.

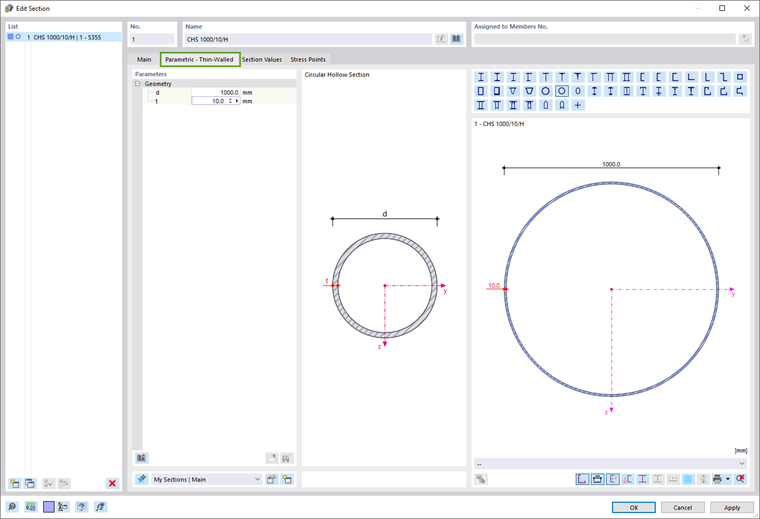

A geometria da seção transversal pode ser definida em seguida na aba 'Paramétrico - Parede Fina' do diálogo 'Editar Seção Transversal'. No exemplo, a seção transversal do apoio é definida com um diâmetro de 1000 mm e uma espessura de 10 mm (veja a imagem Geometria da Seção Transversal).

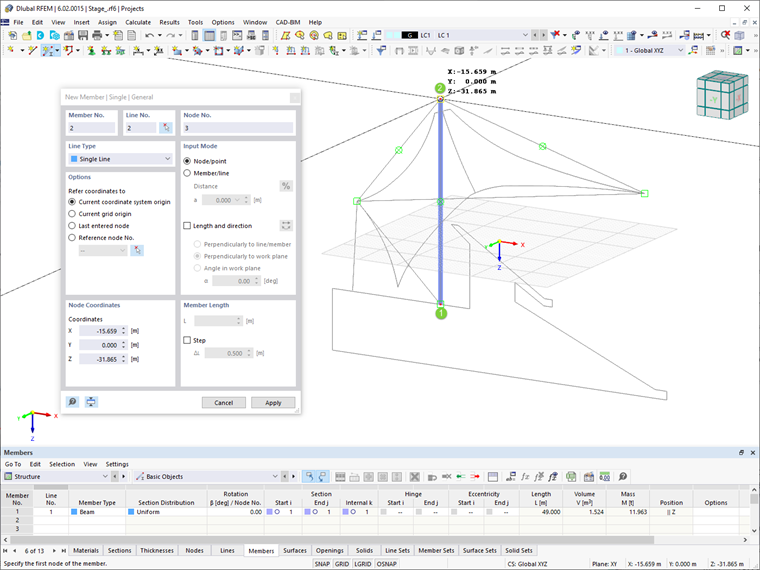

Assim que você definir a seção transversal e confirmar a criação da barra, você pode posicionar a barra na janela de trabalho: Defina o ponto inicial (marcado como 1) e o ponto final (marcado como 2) em cada ponto da linha auxiliar com um clique do mouse.
