Stützenstab

Um einen neuen Stab mit Stabtyp 'Balken' für die Stütze des Segments zu erstellen, öffnen Sie den Dialog 'Neuer Stab'. Diesen Dialog können Sie mit der Schaltfläche in der Symbolleiste aufrufen.

02 Neuer Stab

Im Register 'Querschnitt' des Dialogs ist der Stützenquerschnitt festzulegen. Sie können den Querschnitt in einer Bibliothek auswählen. Nutzen Sie hierzu die Schaltfläche . In der Bibliothek wählen Sie die Querschnittsreihe für dünnwandige kreisförmige Hohlprofile aus.

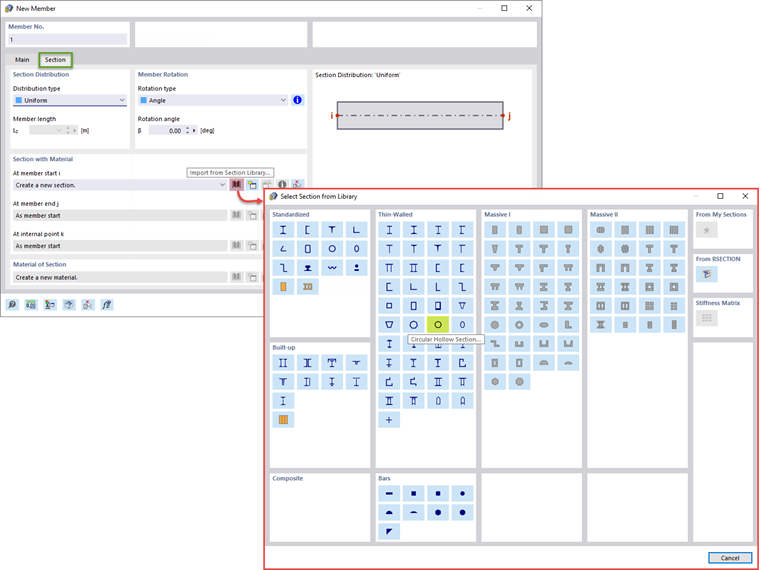

04 Querschnittsbibliothek

Die Querschnittseigenschaften können Sie anschließend im Dialog 'Querschnitt bearbeiten' definieren.

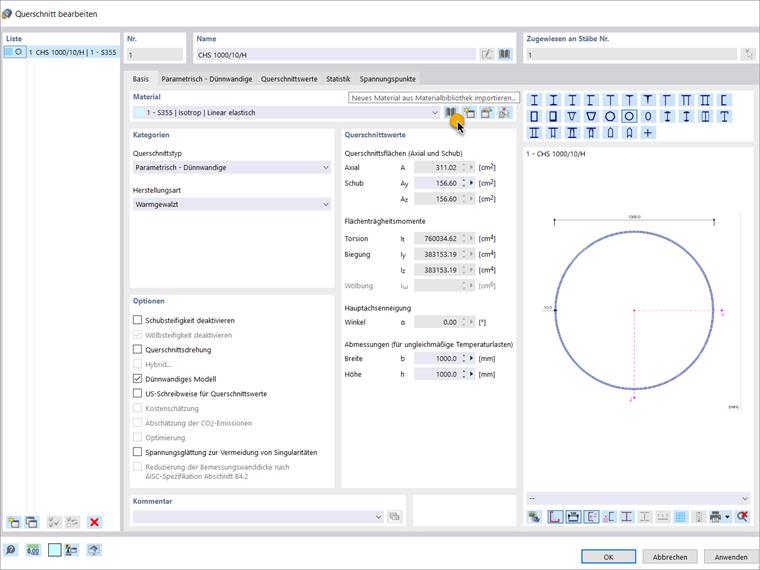

05 Querschnitt bearbeiten: Basis

Öffnen Sie in diesem Dialog die Materialbibliothek (Schaltfläche ). Im Abschnitt 'Filter' legen Sie wie im Bild Materialbibliothek dargestellt die Kriterien fest und weisen dem Querschnitt dann das Material S355 zu.

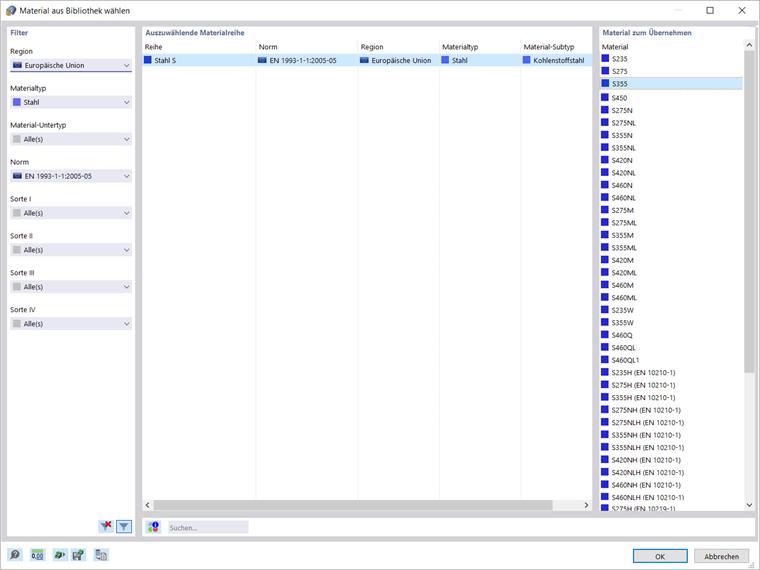

07 Materialbibliothek

Die Geometrie des Querschnitts können Sie anschließend im Register 'Parametrisch - Dünnwandige' des Dialogs 'Querschnitt bearbeiten' festlegen. Im Beispiel wird der Stützenquerschnitt mit einem Durchmesser von 1000 mm und einer Dicke von 10 mm definiert (siehe Bild Geometrie des Querschnitts).

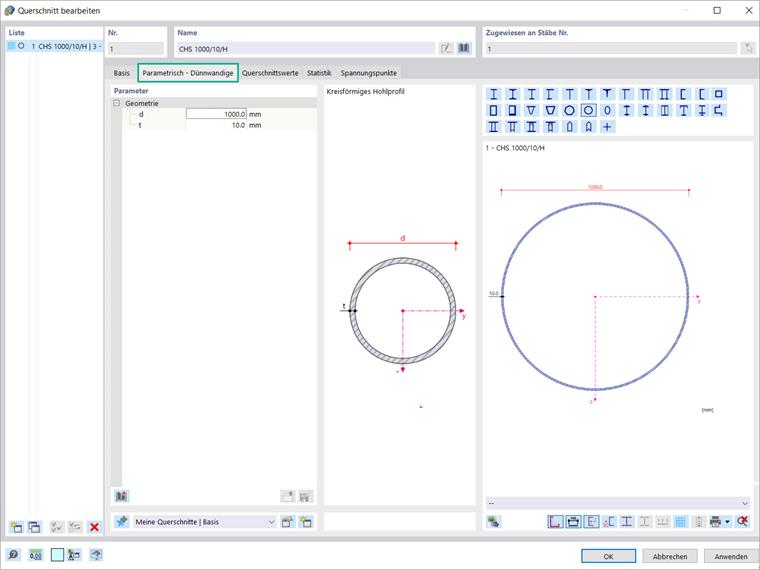

08 Geometrie des Querschnitts

Sobald Sie den Querschnitt definiert und das Erstellen des Stabes bestätigt haben, können Sie den Stab im Arbeitsfenster positionieren: Legen Sie den Anfangspunkt (gekennzeichnet als 1) und den Endpunkt (gekennzeichnet als 2) jeweils per Mausklick an den Punkten der Hilfslinie fest.

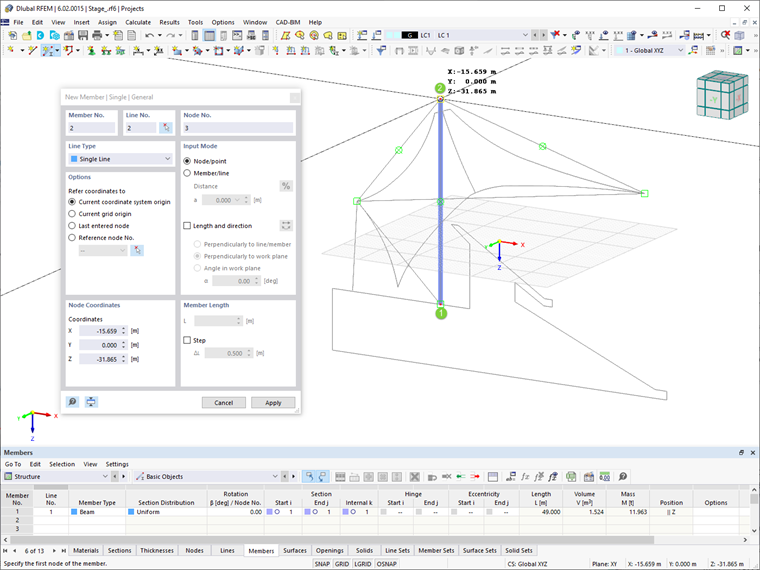

09 Stab im RFEM-Arbeitsfenster
