Prut - sloup

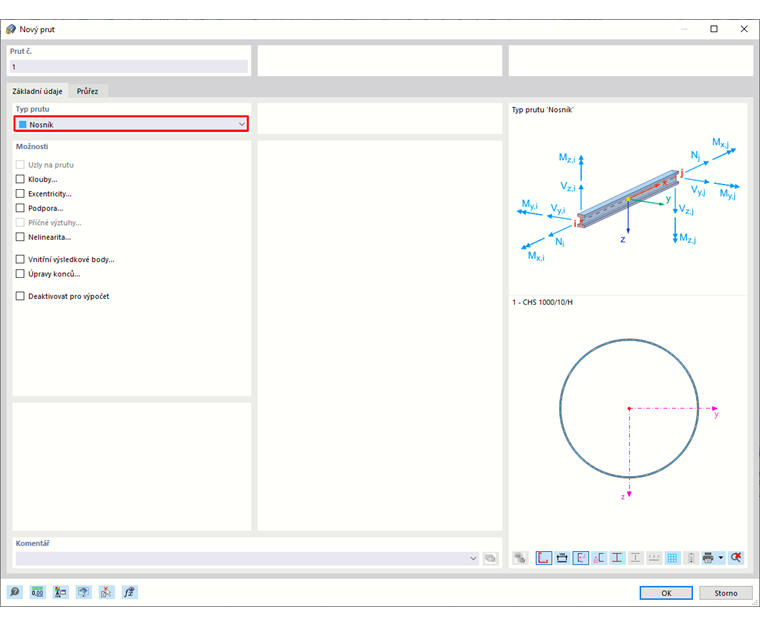

Pro vytvoření nového prutu typu 'Nosník' pro sloup v daném segmentu otevřete dialog 'Nový prut'. Tento dialog můžete otevřít pomocí tlačítka v panelu nástrojů.

02 Nový prut

V záložce 'Průřez' v dialogu se stanoví průřez sloupu. Průřez lze vybrat v databázi. Použijte k tomu tlačítko . V databázi vyberte řadu průřezů pro tenkostěnné kruhové duté průřezy.

04 Databáze průřezů

Vlastnosti průřezu pak můžete zadat v dialogu 'Upravit průřez'.

05 Upravit průřez: Základní údaje

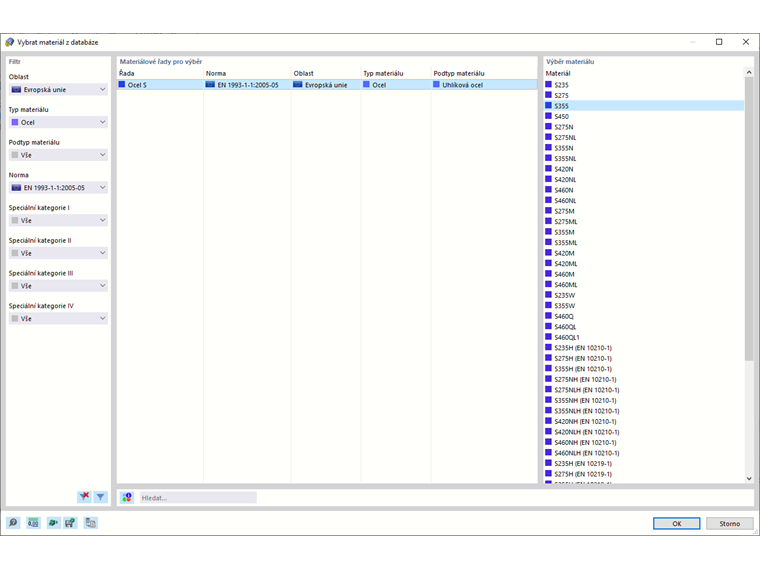

V tomto dialogu otevřeme databázi materiálů (tlačítko ). V sekci 'Filtr' nastavte kritéria podle obrázku Databáze materiálů a poté průřezu přiřaďte materiál S355.

07 Databáze materiálů

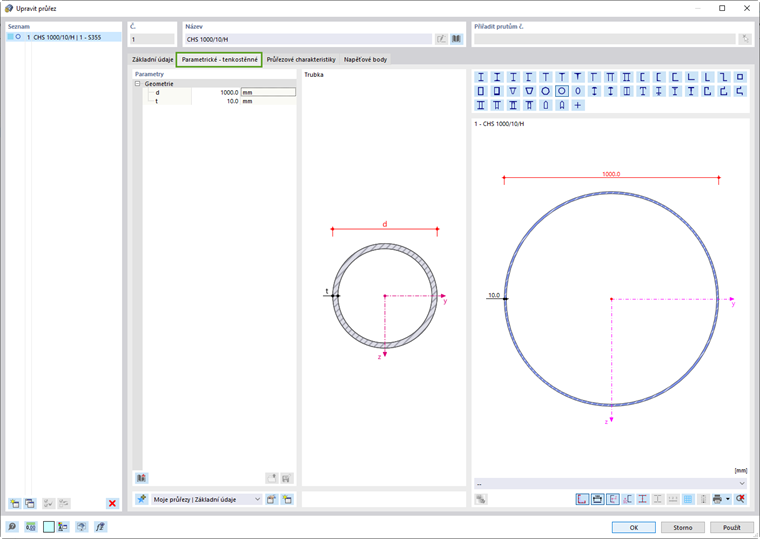

Geometrii průřezu pak můžete zadat v dialogu 'Upravit průřez' v záložce 'Parametrické -tenkostěnné'. V našem příkladu zadáme průřez sloupu o průměru 1000 mm a tloušťce 10 mm (viz obrázek Geometrie průřezu).

08 Geometrie průřezu

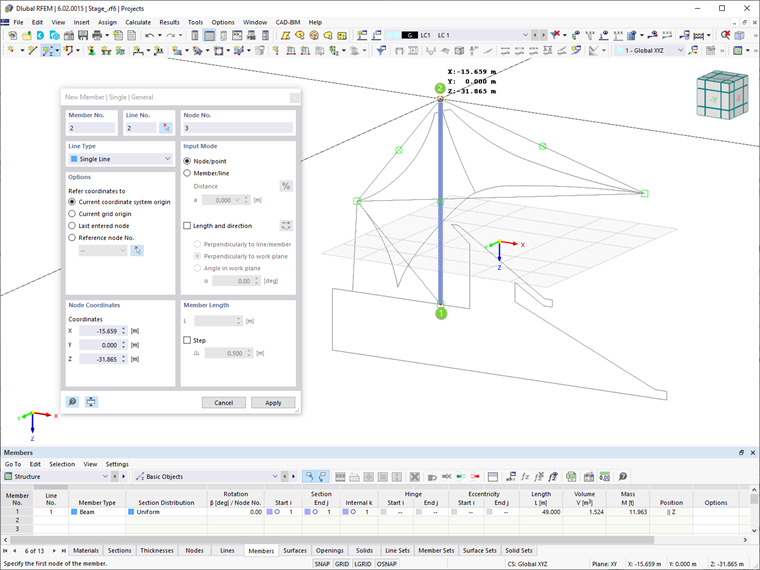

Jakmile zadáte průřez a potvrdíte vytvoření prutu, můžete prut umístit v pracovním okně: kliknutím na body na pomocné linii stanovíme počáteční bod (označený jako 1) a koncový bod (označený jako 2).

09 Prut v pracovním okně programu RFEM
