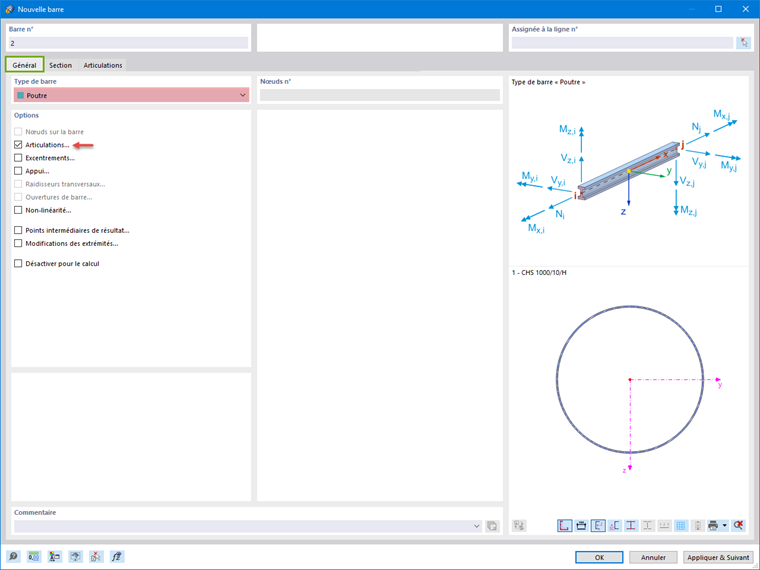

La procédure décrite au chapitre Poutre-poteau s'applique également à la création du contreventement. Ouvrez la boîte de dialogue « Nouvelle barre » et créez une barre de type « Poutre ».

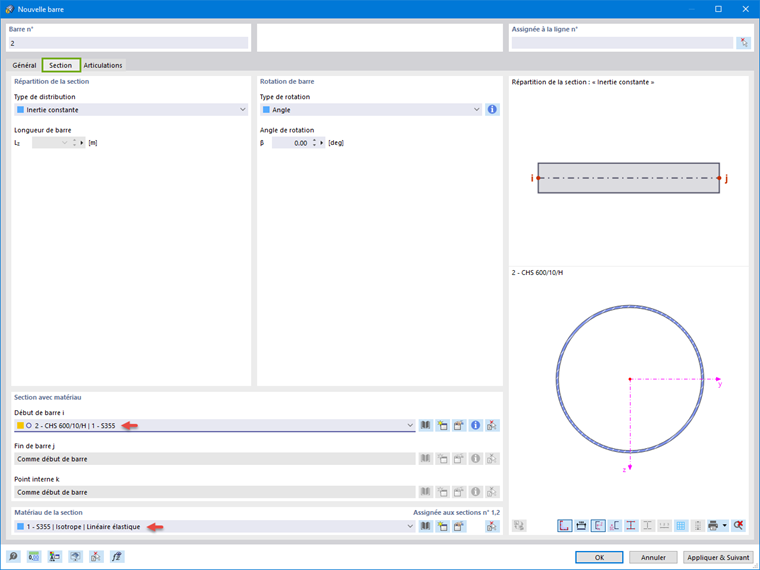

Définissez la section et le matériau de la barre de contreventement comme précédemment pour la poutre-poteau. La section de l'élément de contreventement est un profilé tubulaire à parois minces d'un diamètre de 600 mm et d'une épaisseur de 10 mm. Le matériau est à nouveau de l'acier S355.

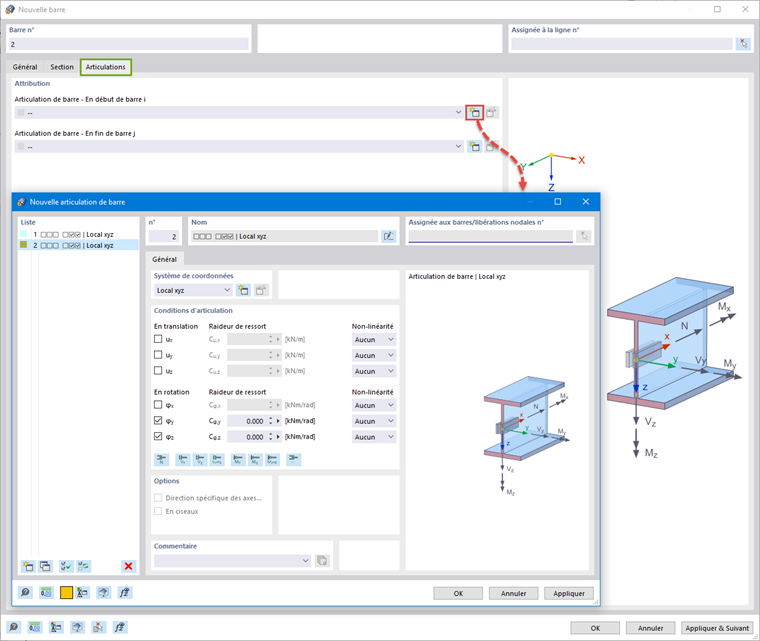

Si vous avez activé l'option « Articulations », tel qu'indiqué dans l'image Nouvelle barre lors de la création de la barre, vous pouvez définir les propriétés d'articulation de la barre de contreventement dans l'onglet « Articulations ». Pour cette barre, une articulation doit être définie autour des axes locaux y et z au point de base (voir l'image Nouvelle articulation de barre).

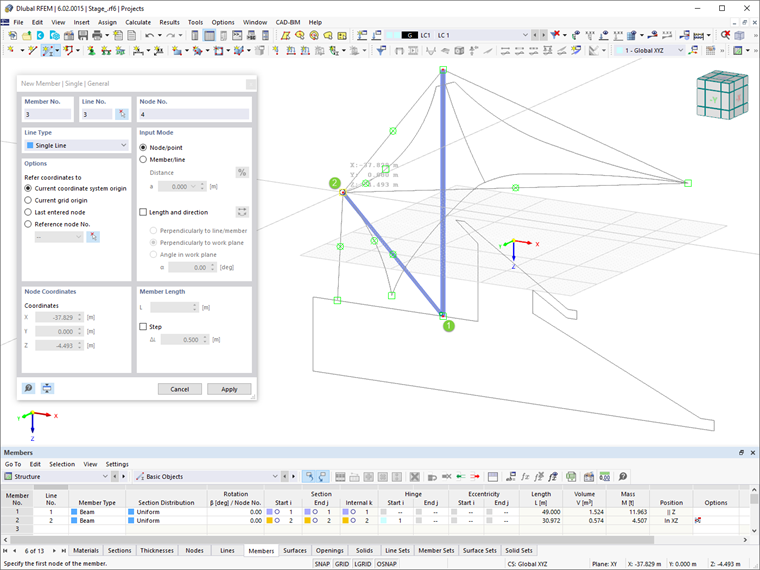

Enfin, positionnez la barre dans la fenêtre graphique : placez le point de départ à la base du poteau et le point de fin à l'intersection extérieure des couches d'arrière-plan DXF (voir l'image Définition d'une barre de contreventement).
