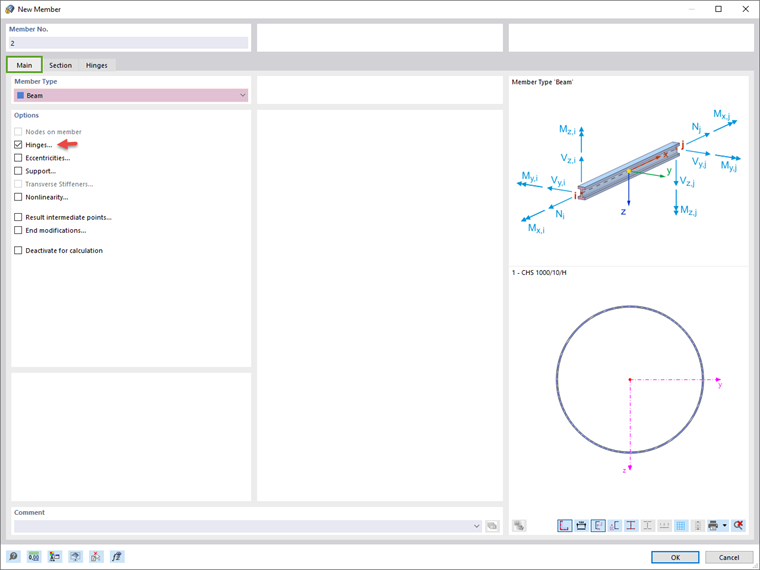

Procedura opisana w rozdziale Belka-słup dotyczy również tworzenia stężenia. Otwórz okno dialogowe 'Nowy pręt ' i utwórz pręt typu ' Belka '.

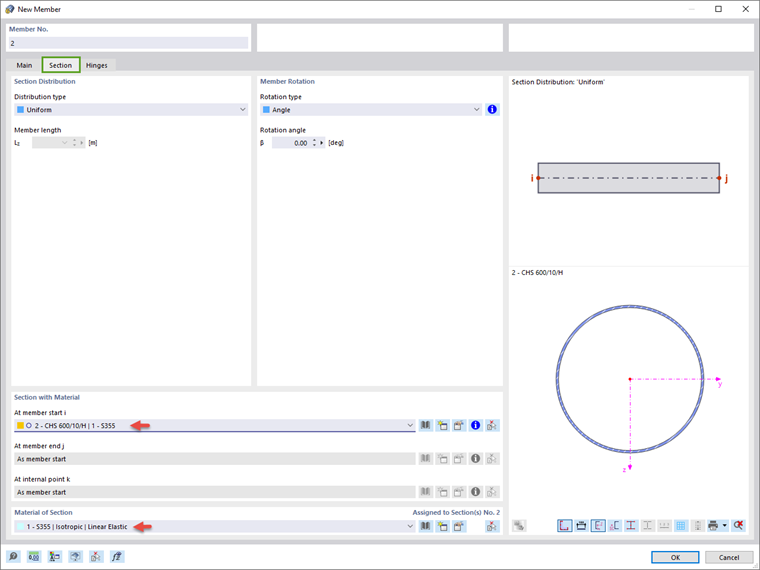

Zdefiniuj przekrój i materiał pręta stężającego, jak poprzednio dla pręta. Przekrój poprzeczny elementu stężającego jest cienkościenny profil rurowy o średnicy 600 mm i grubości 10 mm. Materiałem jest ponownie stal S355.
W przypadku aktywowania opcji 'Połączenia ' w 'przegubach' definiują właściwości przegubu pręta stężającego. W przypadku tego pręta należy zdefiniować przegub wokół lokalnych osi y i z w punkcie bazowym (patrz image image032437 Nowy przegub końcowy pręta ).

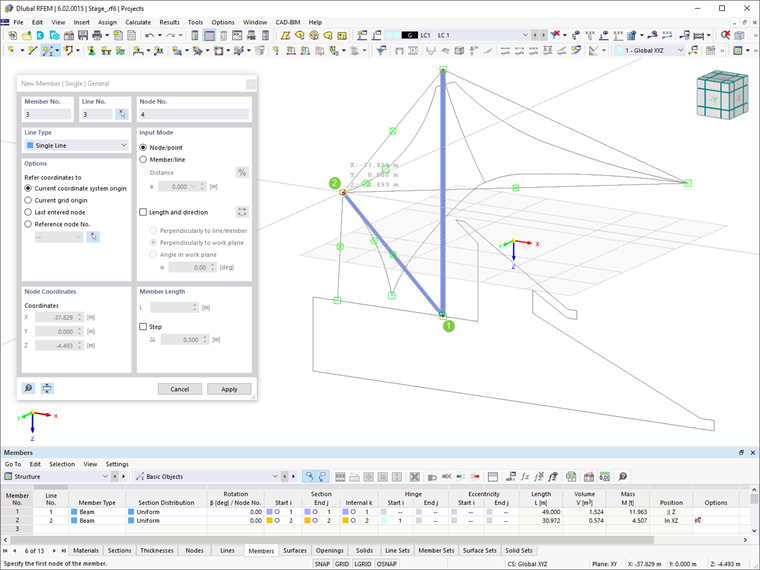

Na koniec umieść pręt w oknie roboczym: Umieść punkt początkowy w podstawie słupa, a punkt końcowy w zewnętrznym przecięciu linii tła DXF (patrz ilustracja image032772 Zdefiniuj pręt stężający ).
