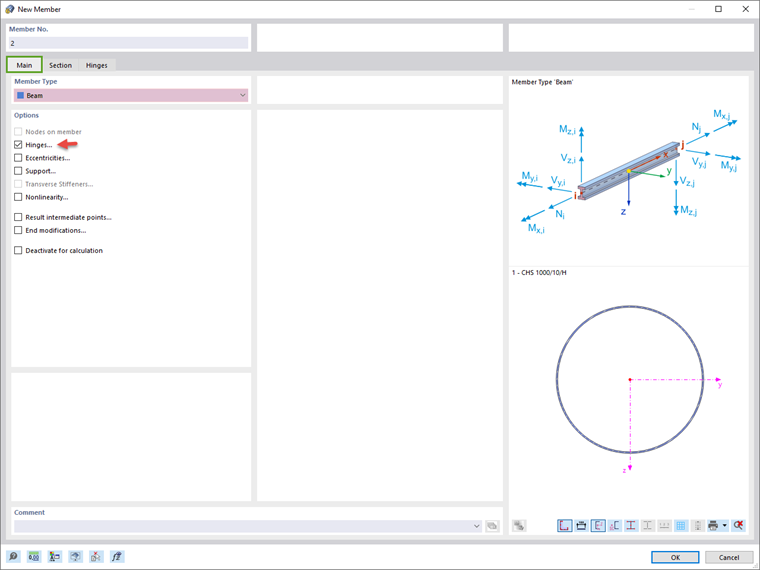

在章节 梁-柱中描述的步骤也适用于创建支撑。 打开 '新建杆件 ' 对话框，然后创建一个类型为 ' 梁 ' 的杆件。
01
新建钢筋

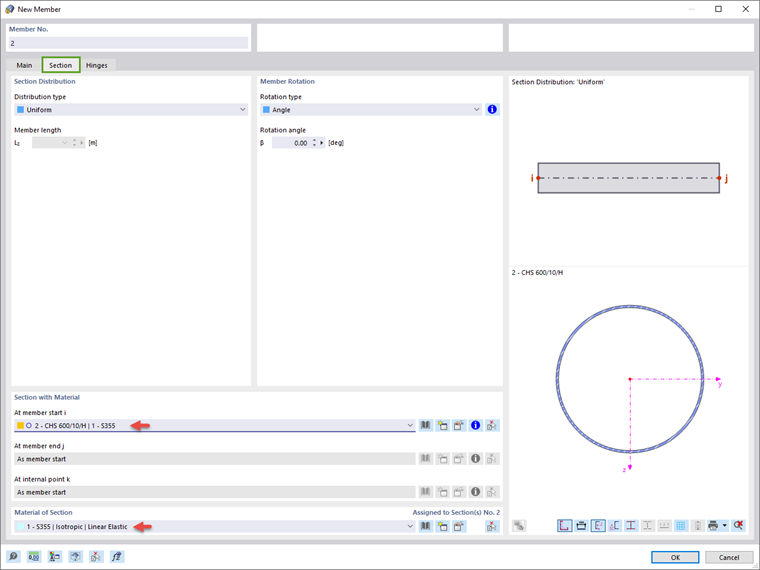

与之前定义柱杆一样，定义支撑杆件的截面和材料材料。 支撑单元的截面为直径600mm，厚度10mm的薄壁管状截面。 材料仍然是 S355 钢。
02
新员工： 截面
如果您激活了'铰'中的选项，则'节点'将定义支撑杆件的铰属性。 对于该杆件，应在基点围绕局部轴 y 和 z 定义一个铰（见图 image032437 新建杆件端部铰 ）。
03
新建杆端铰

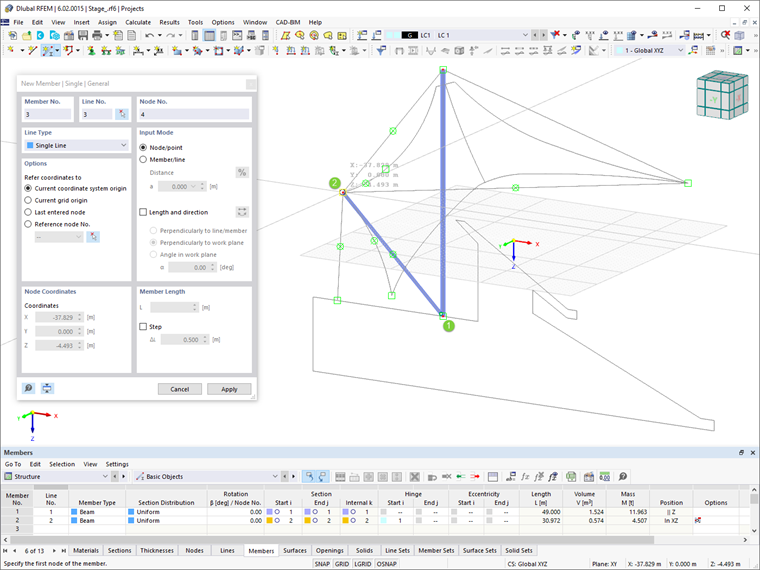

最后，在工作窗口中定位杆件： 起点位于柱子的底部，终点位于 DXF 背景线的外部相交处（见图 image032772 定义支撑杆件 ）。
