O procedimento descrito no Capítulo viga-pilar também se aplica para criar o contraventamento. Abra a caixa de diálogo 'Nova barra ' e crie uma barra com o tipo ' Viga '.

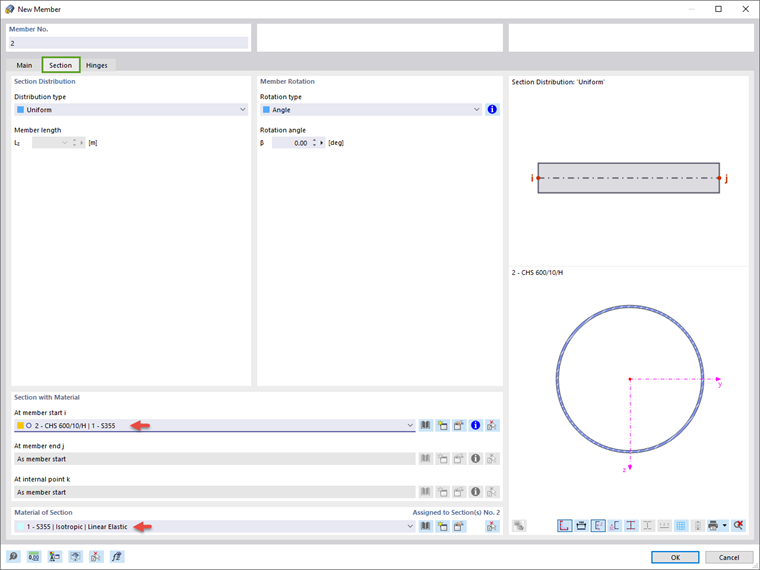

Define a secção e o material da barra de contraventamento como anteriormente para a barra do pilar. A secção do elemento de contraventamento é um perfil tubular de parede fina com um diâmetro de 600 mm e uma espessura de 10 mm. O material é novamente o aço S355.
Se tiver activado a opção 'Joints ' nas 'Articulações' define as propriedades da articulação da barra de contraventamento. Para esta barra, deve ser definida uma articulação em torno dos eixos locais y ez no ponto de base (ver imagem image032437 Nova articulação de extremidade de barra ).

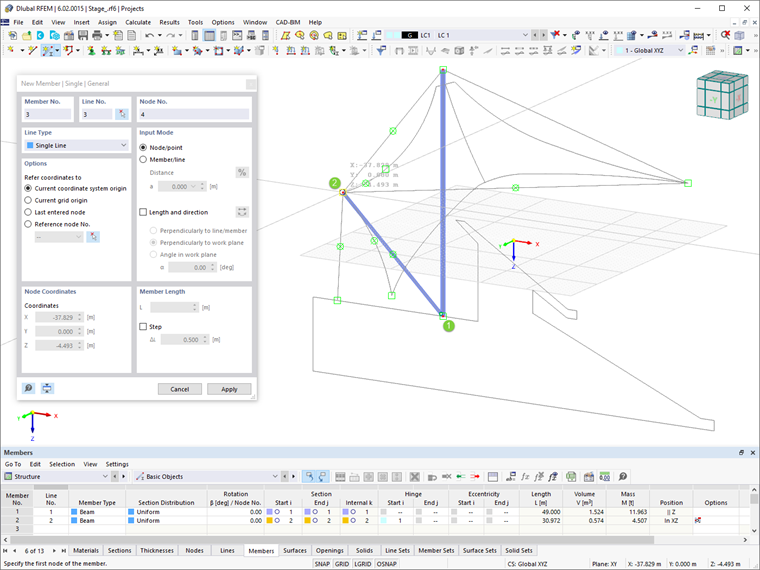

Por fim, posicione a barra na janela de trabalho: Coloque o ponto inicial na base do pilar e o ponto final na interseção exterior das linhas de fundo DXF (ver imagem image032772 Definir barra de contraventamento ).
