Modificación de la configuración predeterminada
Para ajustar la configuración para el análisis modal, seleccione el Navegador - Datos. Luego abra la subentrada Configuración del análisis modal en la carpeta 'Casos de carga y combinaciones' (consulte el capítulo Elementos del navegador ). Haga doble clic en el elemento MOS1 - #4 | Lanczos.
En el cuadro de diálogo 'Editar configuración del análisis modal', abra la lista para modificar el 'Método para determinar el número de modos'. Seleccione la opción Automático, para alcanzar los factores de masa modal eficaces (1).
Asegúrese de que el 'Factor de masa modal eficaz' esté establecido al 90 % en el cuadro siguiente (2). Por lo tanto, el programa calculará tantos modos como sea necesario para alcanzar el 90 % de los factores de masa modal para cada dirección.
Las masas solo son relevantes en las direcciones X e Y globales cuando se realizan análisis sísmicos. Por lo tanto, desactive las casillas Z direccional y X, Y y Z rotacional en el área 'Configuración de la matriz de masas' (3).

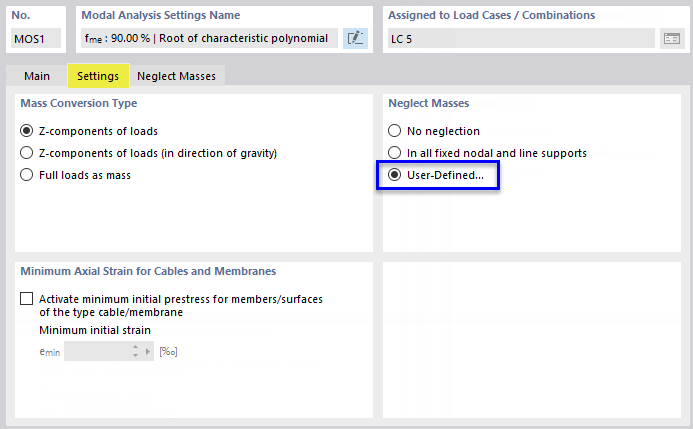

Seleccione la subpestaña Configuración a continuación. En el área 'Omitir masas', seleccione la opción Definido por el usuario para deshabilitar las barras de la plataforma: sus masas son más o menos irrelevantes, ya que la plataforma apenas tiene ningún efecto en la matriz de masas global.

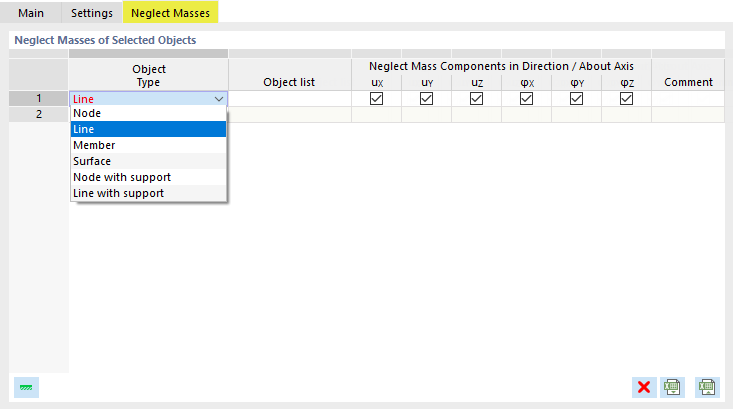

Seleccione la pestaña Omitir masas que se ha agregado. Haga clic en el cuadro Tipo de objeto para activar la celda. Luego seleccione la opción Línea de la lista.
Haga clic en el cuadro Lista de objetos a la derecha. Luego haga clic en el botón
en ese cuadro (consulte la imagen Omitir masas de barras específicas) para seleccionar las líneas gráficamente en la ventana de trabajo.

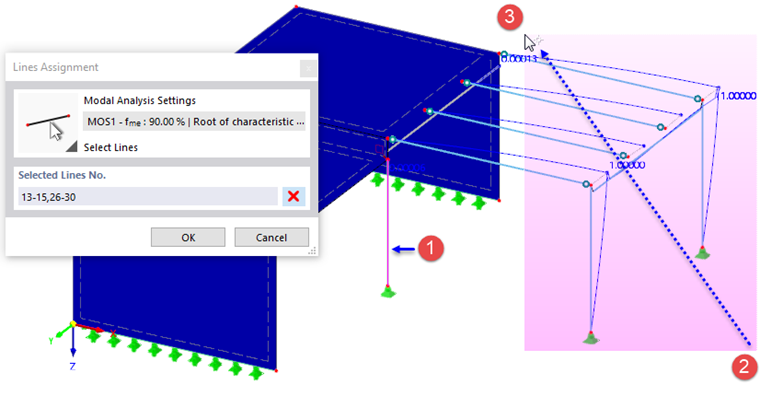

Haga clic en el pilar de hormigón (1) y luego dibuje una ventana de derecha (2) a izquierda (3) para seleccionar las líneas 13-15 y 26-30. Cuando esos números se muestren correctamente en el cuadro de diálogo 'Asignación de líneas', haga clic en Aceptar.
La desactivación de las líneas de las barras de la plataforma reduce la matriz de masas y, por lo tanto, el tiempo de cálculo.
Finalmente, haga clic en Aceptar para cerrar el cuadro de diálogo 'Editar configuración del análisis modal' y aplicar los nuevos parámetros. Cuando el programa le pregunte si se deben eliminar todos los resultados, haga clic en Sí.
Cálculo del caso de carga
Asegúrese de que el caso de carga dinámico CC5 Análisis modal esté establecido en la lista de la barra de herramientas. Luego haga clic en el botón
para iniciar el cálculo de nuevo.
El cálculo ahora tarda un poco más para determinar el número requerido de modos. Tan pronto como finalice el análisis, encontrará 32 modos en la lista del navegador. La frecuencia natural más baja del modelo ahora está relacionada con una deformada del modo global en lugar de una local.
Cuando vuelva a comprobar los factores de las masas modales eficaces, notará que ambas sumas de los valores de la columna fmeX y fmeY ahora son superiores al 90 %. Se requieren exactamente 32 modos para satisfacer los requisitos.
