Modification des paramètres par défaut
Pour ajuster les paramètres pour l’analyse modale, sélectionnez le Navigateur - Données. Ouvrez ensuite la sous-entrée Paramètres pour l’analyse modale dans le dossier « Cas de charge et combinaisons » (voir l’image Éléments du navigateur ). Double-cliquez sur l’élément MOS1 - #4 | Lanczos.

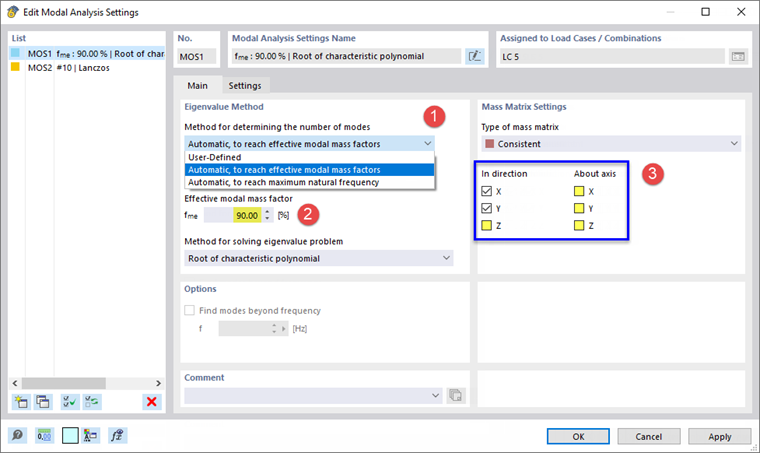

Dans la boîte de dialogue « Modifier les paramètres pour l’analyse modale », ouvrez la liste pour modifier la « Méthode pour la détermination du nombre de modes ». Sélectionnez l’option Automatique pour atteindre les facteurs de masses modales effectives (1).
Vérifiez que le « Facteur de masse modale effective » est défini sur 90 % dans la case ci-dessous (2). Le logiciel calculera ainsi autant de modes que requis pour atteindre 90 % des facteurs de masse modaux pour chaque direction.
Les masses ne sont pertinentes que dans les directions globales X et Y lorsque des analyses sismiques sont effectuées. Par conséquent, décochez les cases en direction Z et autour des axes X, Y et Z dans la zone « Paramètres de la matrice de masse » (3).

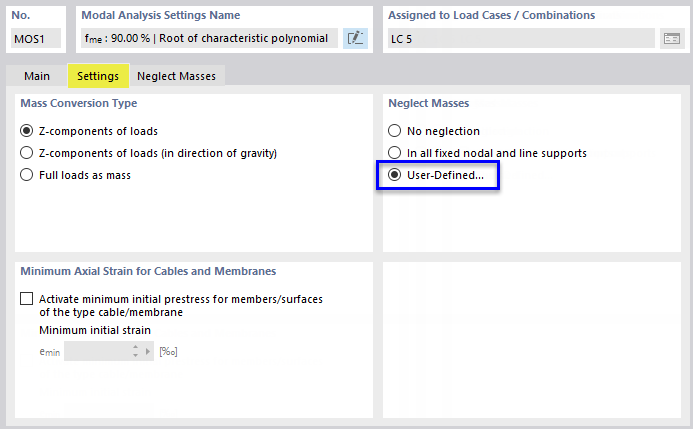

Sélectionnez ensuite le sous-onglet Paramètres. Dans la zone « Négliger les masses », sélectionnez l’option Défini par l’utilisateur pour désactiver les barres de plate-forme : leurs masses ne sont plus ou moins pertinentes car la plate-forme n’a pratiquement aucun effet sur la matrice de masse globale.

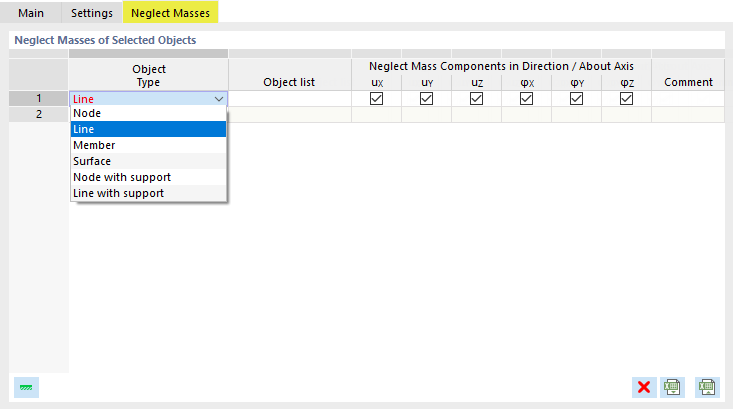

Sélectionnez l’onglet ajouté Négliger les masses. Cliquez sur la case Type d’objet pour activer la cellule. Sélectionnez ensuite l’option Ligne dans la liste.
Cliquez dans la liste d’objets à droite. Cliquez ensuite sur

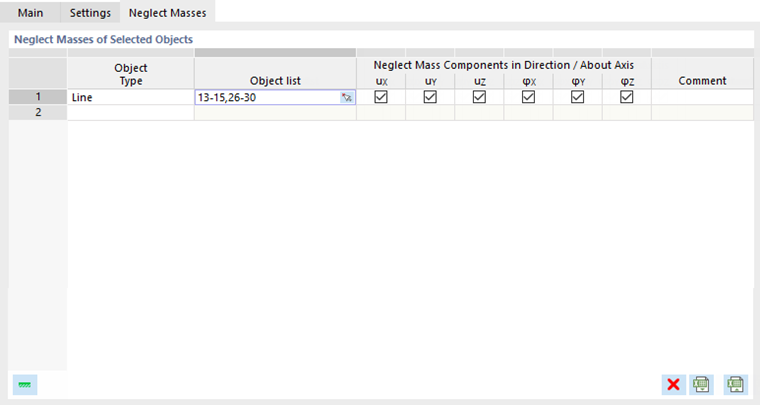

dans cette boîte de dialogue (voir l’image Négliger les masses de certaines barres) pour sélectionner graphiquement les lignes dans la fenêtre de travail.

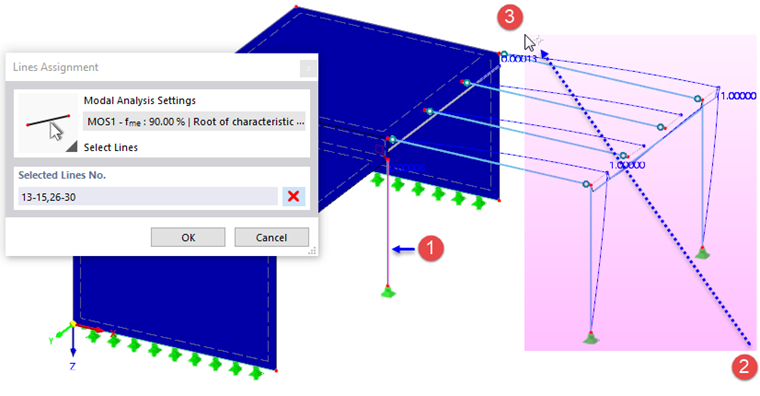

Cliquez sur le poteau en béton (1), puis tracez une fenêtre de droite (2) à gauche (3) pour sélectionner les lignes 13-15 et 26-30. Lorsque ces numéros sont affichés correctement dans la boîte de dialogue « Attribution de ligne », cliquez sur OK.
La désactivation des lignes des barres de la plate-forme réduit la matrice de masse et donc le temps de calcul.
Enfin, cliquez sur OK pour fermer la boîte de dialogue « Modifier les paramètres de l’analyse modale » et appliquer les nouveaux paramètres. Lorsque le logiciel vous demande si tous les résultats doivent être supprimés, cliquez sur Oui.
Calcul du cas de charge
Assurez-vous que le cas de charge dynamique CC5 Analyse modale est défini dans la liste de la barre d’outils. Cliquez ensuite sur
pour relancer le calcul.

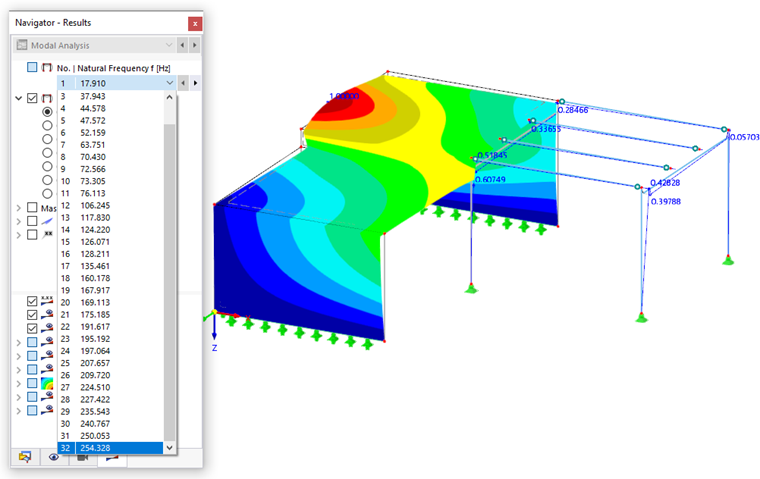

Le calcul prend maintenant un peu plus de temps pour déterminer le nombre de modes requis. Une fois l’analyse terminée, vous trouverez 32 modes dans la liste du navigateur. La fréquence propre du modèle la plus basse est désormais liée à un mode propre global plutôt qu’à un mode local.

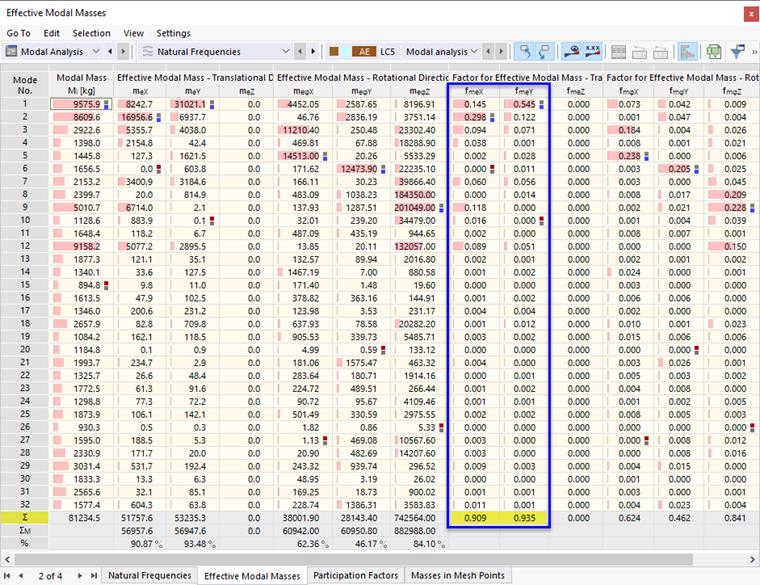

Lorsque vous contrôlez à nouveau les facteurs des masses modales effectives, vous remarquez que les sommes des valeurs des colonnes fmeX et fmeY sont désormais supérieures à 90 %. 32 modes exactement sont requis pour satisfaire aux exigences.
