Alterar configuração padrão
Para ajustar as configurações para a análise modal, selecione Navegador – Dados. Depois, abra a subentrada Configuração da análise modal na pasta 'Casos de carga e combinações' (ver Itens do navegador image). Clique duas vezes em MOS1 - #4 | Lanczos.
Na caixa de diálogo 'Editar configurações de análise modal', abre a lista para alterar o 'Método para determinar o número de modos'. Seleccione a opção Automático, para atingir os fatores de massa modal efetivos (1).
Certifique-se de que o 'Fator de massa modal efetiva' está definido como 90% na caixa abaixo (2). O programa irá assim calcular quantos modos forem necessários para atingir 90% dos fatores de massa modal para cada direção.
As massas apenas são relevantes nas direções X e Y globais quando são realizadas análises sísmicas. Portanto, desmarque as caixas de seleção da direção Z e da rotação X , Y e Z na área 'Configuração da matriz de massas' (3).

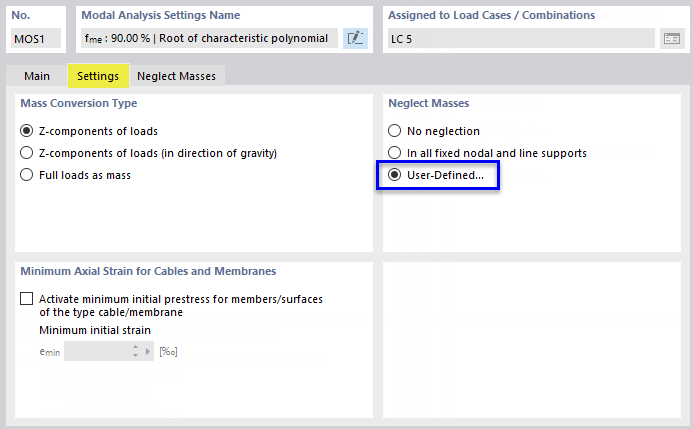

Em seguida, selecione o subseparador de configurações. Na zona 'Negligenciar massas', seleccione a opção Definido pelo utilizador para desactivar as barras da plataforma: as suas massas são mais ou menos irrelevantes uma vez que a plataforma quase não tem qualquer efeito sobre a matriz de massa global.

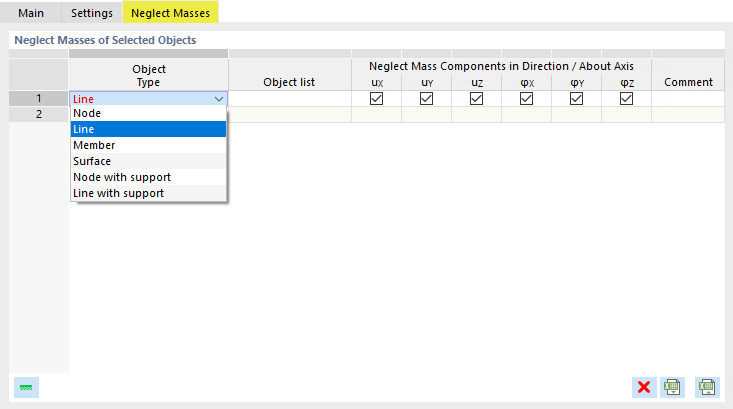

Selecione o separador Negligenciar massas que foi adicionado. Clique na caixa Tipo de objecto para ativar a célula. De seguida, seleccione a opção Linha a partir da lista.
Clique na caixa de lista Objeto à direita. Depois, clique no
botão nessa caixa (ver a imagem {%>

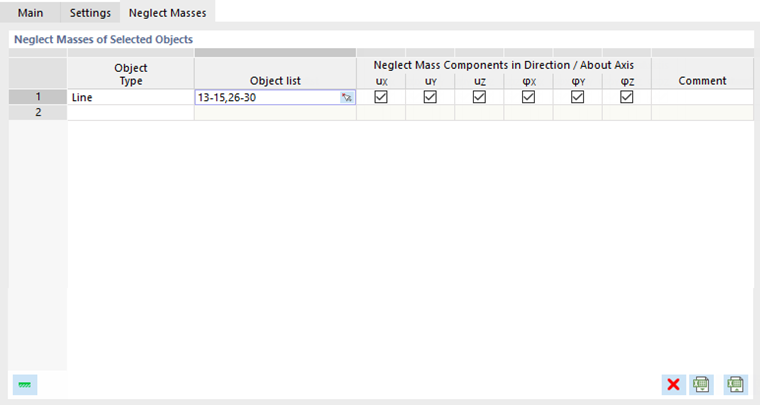

Clique no pilar de betão (1) e depois desenhe uma janela da direita (2) para a esquerda (3) para selecionar as linhas 13-15 e 26-30. Quando esses números forem apresentados corretamente na caixa de diálogo 'Atribuição das linhas', clique em OK.
Ao desativar as linhas das barras da plataforma, reduz-se a matriz de massa e, consequentemente, o tempo de cálculo.
Por fim, clique em OK para fechar a caixa de diálogo 'Editar configurações de análise modal' e aplicar os novos parâmetros. Quando o programa perguntar se pretende eliminar todos os resultados, clique em Sim.
Cálculo do caso de carga
Certifique-se de que o caso de carga dinâmico CC5 Análise modal está definido na lista da barra de ferramentas. Depois, clique no botão
para iniciar novamente o cálculo.

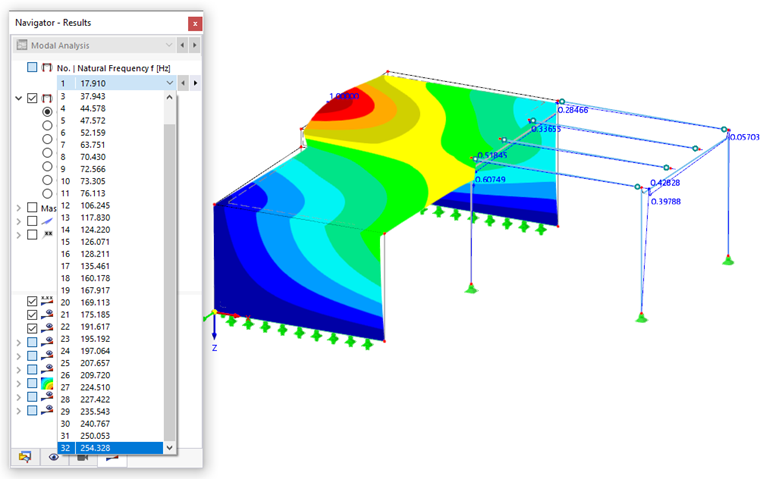

O cálculo agora demora um pouco mais para determinar o número de formas necessário. Assim que a análise estiver concluída, encontrará 32 modos na lista do navegador. A frequência natural mais baixa do modelo está agora relacionada com uma forma própria global e não mais com uma forma local.

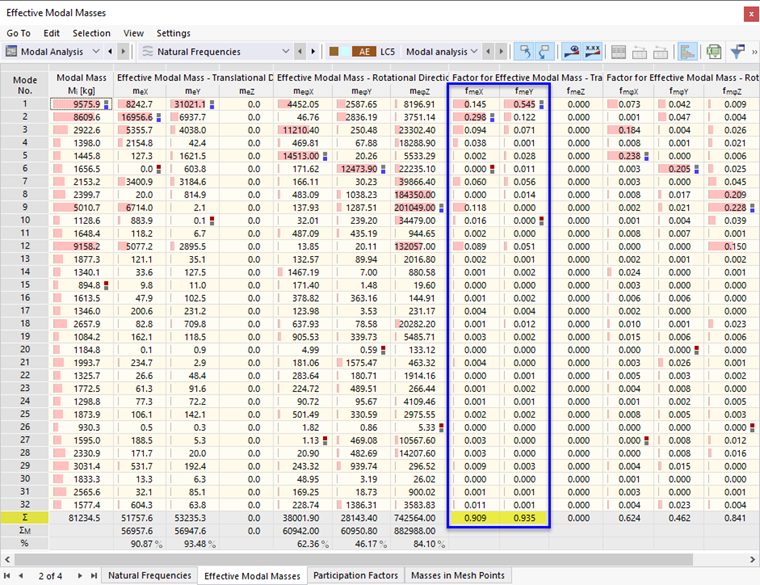

Ao verificar novamente os fatores das massas modais efetivas, irá observar que as duas somas dos valores do pilar fmeX e fmeY são agora superiores a 90%. São necessários exatamente 32 modos para satisfazer os requisitos.
