Pro vytvoření nového zatěžovacího stavu pro spektrální analýzu klikněte na
v panelu nástrojů.

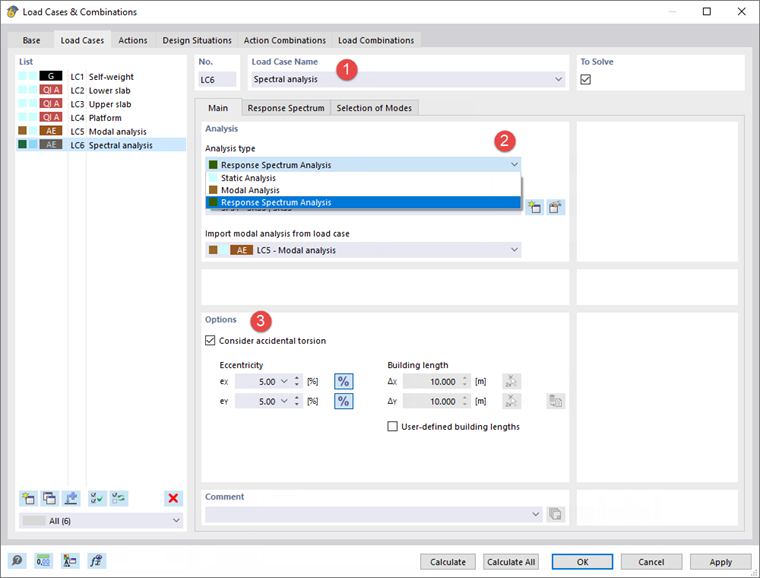

Otevře se dialog 'Zatěžovací stavy a kombinace', v němž zadáme nový ZS6. Do pole 'Load Case Name' (1) zadejte spektrální analýzu.
Vyberte možnost Analýza spektra odezvy ze seznamu 'Typ analýzy' (2). Toto nastavení určuje, že se na nový zatěžovací stav použije spektrální analýza. V poli 'Převzít modální analýzu ze zatěžovacího stavu' níže se automaticky nastaví zatěžovací stav 'ZS5 - Modální analýza'. Seizmické posouzení bude vycházet z vlastních tvarů.
V sekci 'Možnosti' zaškrtněte políčko Uvážit náhodné kroucení (3). Tím se zohlední nejistota v umístění hmot a v prostorových změnách seizmického pohybu podle EN 1998-1 [1] 4.3.2 a 4.3.3.3.3. 'Excentricita' eX nebo eY udává, o kolik se vychýlí vypočítaný střed hmoty podlaží od jeho jmenovité polohy. Standardně jsou excentricity vždy nastaveny na 5% rozměrů modelu.
