Para criar um novo caso de carga para a análise espectral, clique no ícone
na barra de ferramentas.

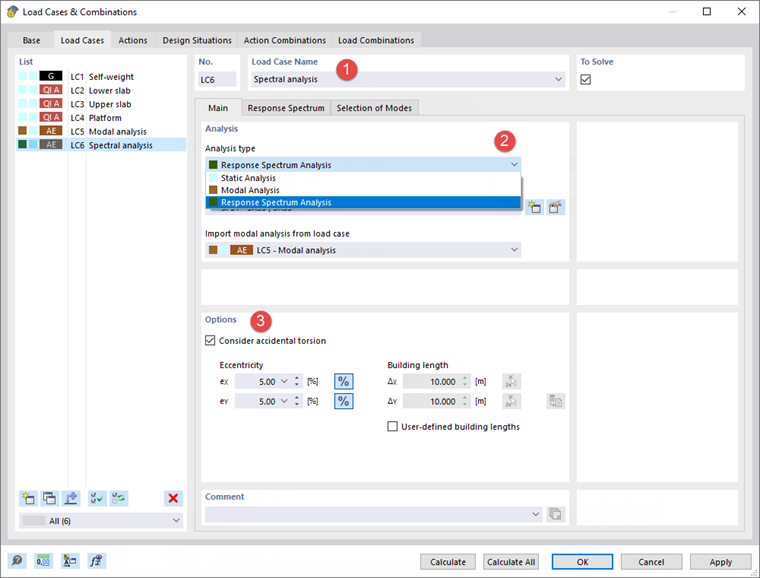

Abre a caixa de diálogo 'Casos e combinações de carga', onde é definido o novo CC6. Introduz a análise espectral na área 'Nome do caso de carga' (1).
Selecione a opção Análise de espectro de resposta na lista 'Tipo de análise' (2). Esta configuração controla que é aplicada uma análise espectral ao novo caso de carga. Na caixa 'Importar análise modal do caso de carga' abaixo, o caso de carga 'CC5 - Análise modal' é definido automaticamente. A verificação sísmica será baseada nas suas formas próprias.
Na zona 'Opções', ative a caixa de seleção Considerar torção acidental (3). Isto terá em consideração as incertezas na posição das massas e na variação espacial do movimento sísmico de acordo com a EN 1998-1 [1] 4.3.2 e 4.3.3.3.3. A 'Excentricidade' eX ou eY define a distância que o centro calculado da massa do piso está deslocado da sua posição nominal. Por defeito, as excentricidades estão definidas para 5% das dimensões do modelo.
