Creazione di un caso di carico dell'analisi con spettro di risposta

Per creare un nuovo caso di carico per l'analisi spettrale, fare clic su pulsante sulla barra degli strumenti.

Creazione di un nuovo caso di carico

Si apre la finestra di dialogo 'Casi e combinazioni di carico' in cui è impostato il nuovo LC6. Immettere l' analisi spettrale nell'area 'Nome del caso di carico' (1).

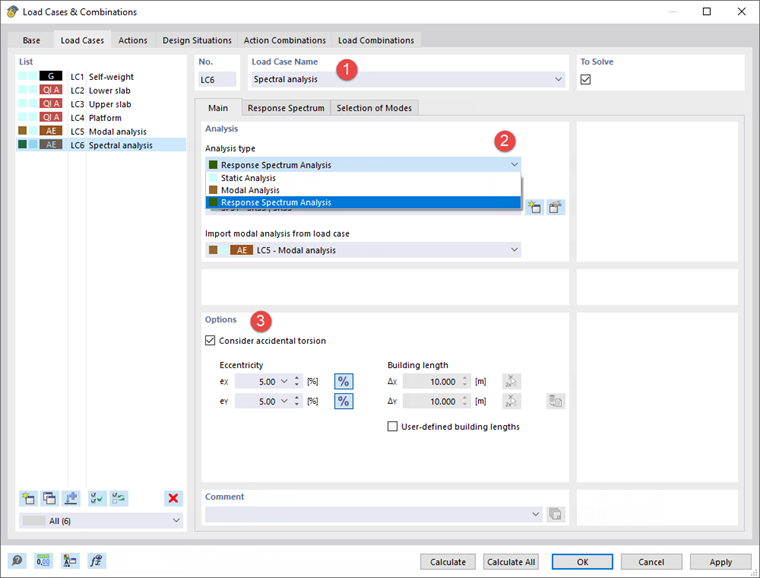

Creazione del caso di carico dell'analisi spettrale

Selezionare l'opzione Analisi dello spettro di risposta dall'elenco 'Tipo di analisi' (2). Questa impostazione controlla che un'analisi spettrale venga applicata al nuovo caso di carico. Nella casella 'Importa analisi modale dal caso di carico' sottostante, il caso di carico 'LC5 - Analisi modale' viene impostato automaticamente. La verifica sismica sarà basata sulle sue forme modali.

Nell'area 'Opzioni', attivare la casella di controllo Considera torsione accidentale (3). Ciò terrà conto delle incertezze nella posizione delle masse e nella variazione spaziale del movimento sismico come specificato in EN 1998-1 [1] 4.3.2 e 4.3.3.3.3. LEccentricità' e_X o e_Y definisce di quanto il centro calcolato della massa del piano è spostato dalla sua posizione nominale. Per impostazione predefinita, le eccentricità sono impostate ciascuna al 5% delle dimensioni del modello.
