Вкладка: Повышение нагрузки

Инфо

Вкладка доступна только для анализов устойчивости типа "Метод наращивания" (с анализом собственных значений или без него); см. Тип анализа устойчивости.

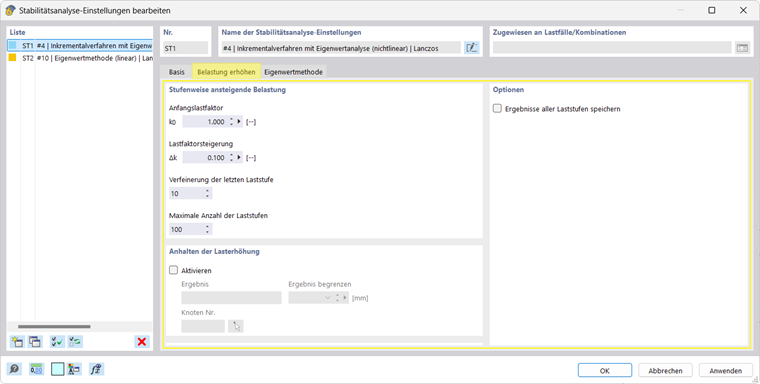

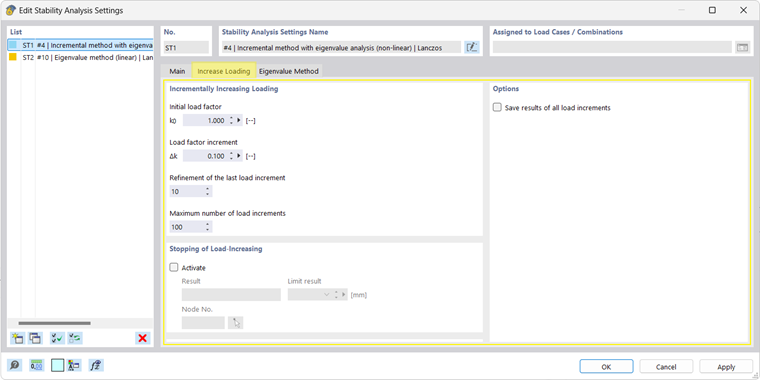

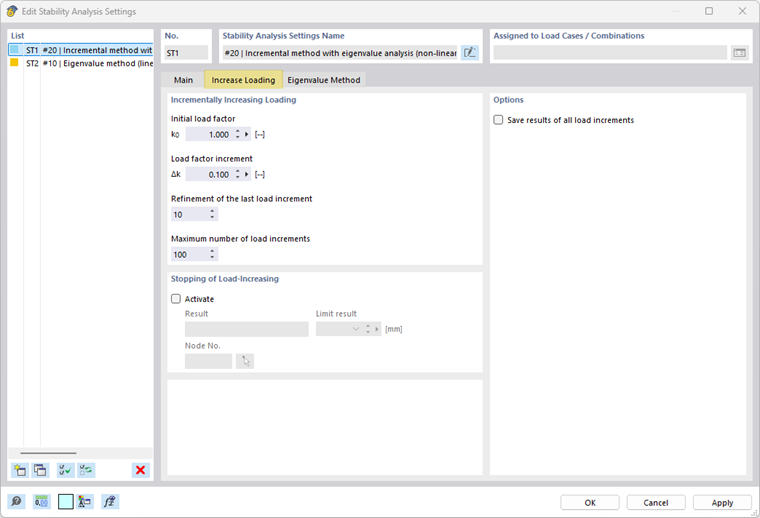

Изображение Настройки во вкладке 'Увеличение нагрузки':

На изображении показаны параметры для настройки проверки общей устойчивости во вкладке «Повысить нагрузку».
Опции расчёта на устойчивость | Увеличение нагрузки

Настройки во вкладке 'Увеличение нагрузки' организованы по нескольким областям:

Область вкладки: Последовательно нарастающая нагрузка

Начальный коэффициент нагрузки k0
  • Коэффициент нагрузки, с которым начинается инкрементный анализ устойчивости
Увеличение коэффициента нагрузки Δk
  • Инкремент пошагового увеличения нагрузки
Уточнение последнего уровня нагрузки
  • Фактор для управления детальностью последнего уровня нагрузки, приводящего к отказу системы

  • обеспечивает более высокую точность результата: по умолчанию применяется 10 увеличений нагрузки величиной Δk / 10
Максимальное количество уровней нагрузки
  • Предел для завершения анализа устойчивости

Область вкладки: Остановка увеличения нагрузки

Результат
  • Критерий (досрочного) завершения инкрементного анализа устойчивости: максимальное смещение или поворот любого или конкретного узла (опорного узла)
Ограничение результата
  • Максимальное значение смещения u (мм, дюймы) или поворота φ (мрад), при котором больше не применяются увеличения нагрузки
Номер узла
  • Опорный узел; по умолчанию рассчитывается узел с максимальным смещением / поворотом; в качестве альтернативы можно выбрать узел

Область вкладки: Опции

Сохранить результаты всех уровней нагрузки
  • Позволяет вывод каждого уровня нагрузки через выпадающий список в навигаторе результатов

Исходная глава
