При использовании численных методов с анализом собственных значений (см. Тип анализа устойчивости) вы получаете следующие результаты для каждого собственного значения:
Коэффициент разветвления f (собственное значение)
… соотносит фактическую нагрузку на конструкцию F с критической нагрузкой Fcr, то есть с разветвляющей нагрузкой, вызывающей нестабильность конструкции:
Коэффициент дает представление о стабильности конструкции, а также о необходимости проведения анализа по теории второго порядка.
При использовании инкрементного метода расчета - то есть при нелинейном анализе устойчивости; см. Тип анализа устойчивости - коэффициент разветвления соответствует множителю нагрузки, при котором выполняется одно из следующих условий:
- система не может выдерживать дальнейшее увеличение нагрузки и становится нестабильной; найти сходное решение невозможно
- достигнуто максимальное количество шагов нагрузки или критерий остановки увеличения нагрузки; см. Табл: увеличение нагрузки
Коэффициент увеличения α
… описывает отношение между моментами по теории первого и второго порядка:
В случае, если f > 1 и линия изгиба под нагрузкой разветвляющей фигуры аналогична линии изгиба невозмущенной системы, коэффициент увеличения α рассчитывается так:
Форма деформации
… предоставляет графическое отображение собственных форм для (визуальной) оценки поведения устойчивости конструкции и определения критических элементов. Собственные формы можно выбрать в навигаторе результатов и таблицах.
При инкрементном расчете, аналогично статическому анализу, отображаются абсолютные деформации. Для отображения отдельных шагов нагрузки активируйте опцию 'Сохранить результаты всех шагов нагрузки' (см. Табл: увеличение нагрузки).
Обратите также внимание на опции отображения результатов (особенно на стержнях) в навигаторе результатов.

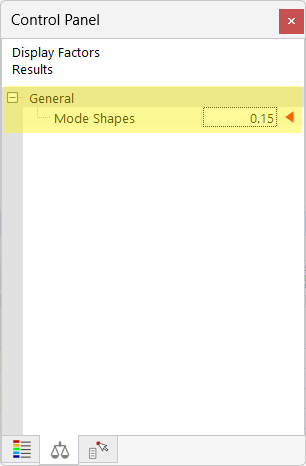

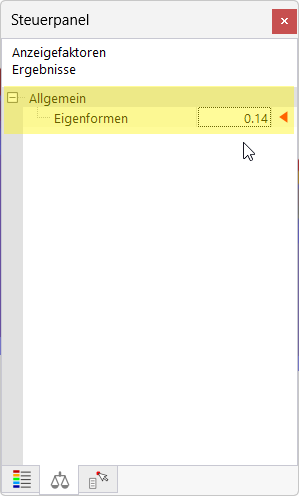

Фотогалерея Настройка отображения результатов:
