L’onglet est uniquement disponible pour les analyses de stabilité de type « Méthode par incrément » (avec ou sans analyse des valeurs propres); voir Type d’analyse de stabilité.

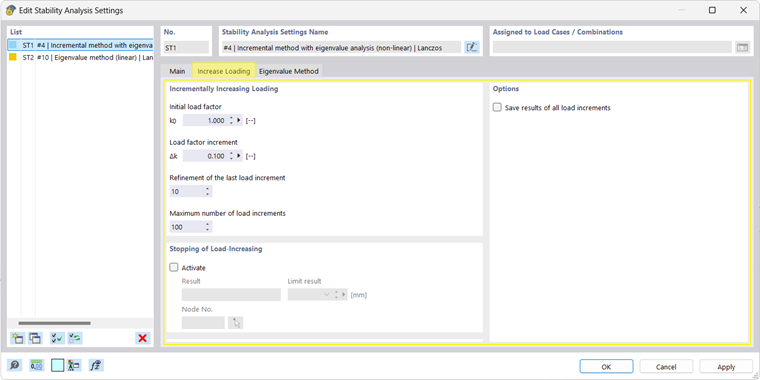

Réglages dans l’onglet « Augmenter le chargement » :
Les réglages dans l’onglet « Augmenter le chargement » sont organisés en plusieurs sections :
Section de l’onglet : Augmentation de charge par incrément
Facteur de charge initial k0
Facteur de charge avec lequel commence l’analyse de stabilité par incrément
Incrément du facteur de charge Δk
Incrément de l’augmentation de charge progressive
Raffinement du dernier incrément de charge
Facteur de contrôle de la granularité du dernier niveau de charge menant à la rupture du système
permet une plus grande précision des résultats : par défaut, 10 augmentations de charge de la taille Δk / 10 sont appliquées
Nombre maximal d'incréments de charge
Limite pour terminer l’analyse de stabilité
Section de l'onglet : Arrêter de l'augmentation de charge
Résultat
Critère pour arrêter (prématurément) l’analyse de stabilité incrémentale : déplacement ou rotation maximale de tout nœud ou d’un nœud spécifique (nœud de référence)
Résultats limite
Valeur maximale du déplacement u (mm, pouces) ou de la rotation φ (mrad) au-delà duquel aucune autre augmentation de charge n’est appliquée
Nœud n°
Nœud de référence; par défaut, le nœud avec le déplacement/rotation maximale est calculé; vous pouvez alternativement sélectionner un nœud
Section de l'onglet : Options
Enregistrer les résultats de tous les incréments de charge
permet la sortie des résultats de chaque niveau de charge individuel via une liste déroulante dans le navigateur des résultats
