Вкладка: Основное

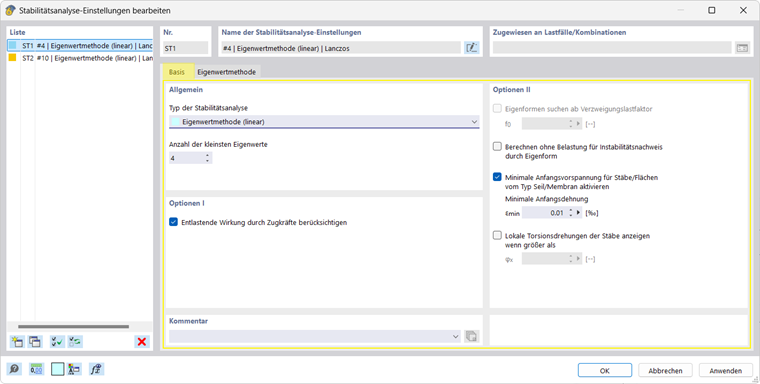

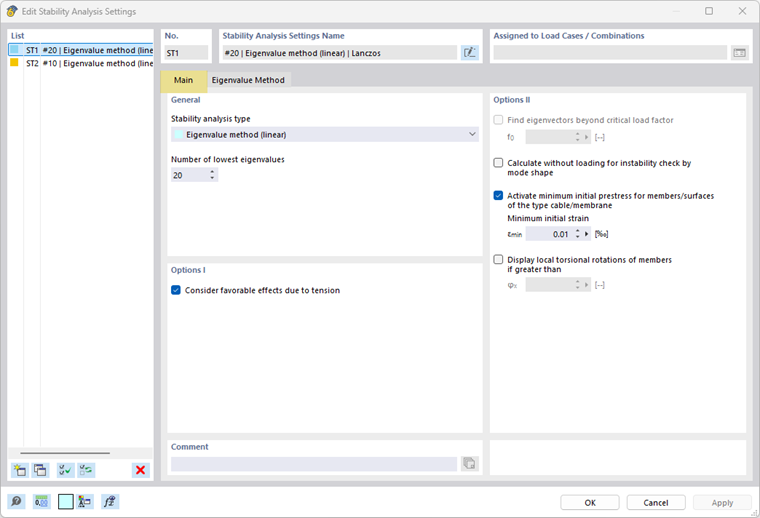

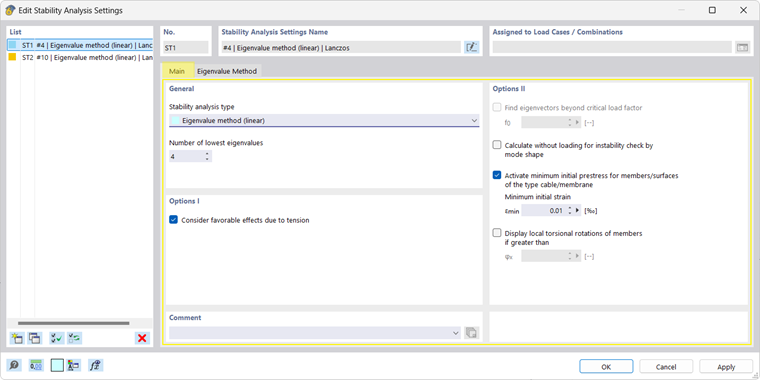

Изображение Настройки в разделе 'Основные':

На изображении показаны параметры настройки расчёта на устойчивость во вкладке «Основные».

Настройки расчёта на устойчивость | Главная вкладка

Настройки в разделе (вкладке) 'Основные' организованы в нескольких областях:

Раздел вкладки: Общие

Тип анализа устойчивости	Метод собственных значений (линейный)
	Настройка по умолчанию для эффективного определения критических нагрузок ветвления и деформированных форм методом собственных значений матрицы жесткости при заданной нагрузке; состояние нагрузки определяется предварительным статическим анализом
	нелинейные свойства модели (материал, геометрия, выпадающие элементы) линейно учитываются на основе статического расчета ("замораживаются")
	Инкрементальный метод с анализом собственных значений (нелинейный)
	Исследование условий равновесия в деформированной системе при поэтапном увеличении нагрузок до состояния неустойчивости
	благодаря полному учету нелинейностей лучше подходит для более сложных конструкций и систем с большими деформациями
	параметры расчета можно настроить на вкладке 'Увеличение нагрузки', как только вы выберете инкрементальный метод для анализа устойчивости
	после инкрементального, нелинейного расчета проводится линейный анализ собственных значений в последнем стабильном состоянии системы
	Инкрементальный метод без анализа собственных значений (нелинейный)
	метод расчета для определения критического коэффициента нагрузки как описано ранее, но без дополнительного анализа собственных значений
Количество наименьших собственных значений	Максимальное количество вычисляемых собственных значений
	обычная настройка в диапазоне от 4 до 10 дает значимые результаты при приемлемом времени расчета и использовании оперативной памяти
	обратите внимание: собственные значения с отрицательными коэффициентами нагрузки не позволяют делать выводы о поведении модели при изгибе / выпучивании; если вы получаете такие результаты, вам следует увеличить количество наименьших собственных значений

Важный

Нелинейный, инкрементальный расчет имеет смысл только в том случае, если в модели учтена хотя бы одна нелинейность (материал, геометрия, выпадающие элементы). В противном случае будет выдано сообщение об ошибке.

Раздел вкладки: Опции I и II

Учитывать разгрузочное действие из-за растягивающих сил	положительные нормальные силы, как правило, способствуют стабилизации модели; активация данного флажка позволяет учитывать эти растягивающие силы при определении собственных значений
Искать собственные формы от фактора ветвления нагрузки f₀	Собственные значения и связанные с ними коэффициенты нагрузки рассчитываются в порядке возрастания; так называемое "переключение" позволяет пропускать меньшие собственные значения и начинать расчет с более высокой собственной формы
	обратите внимание: этот параметр доступен только для линейного анализа устойчивости с использованием методов собственных значений 'Корни характеристического полинома' или 'Обратная итерация с изменением сдвига'
Рассчитать без нагрузки для проверки неустойчивости по собственной форме	в неустойчивых системах статический анализ обычно терпит неудачу; причины могут включать ошибки моделирования, числовые проблемы, недостаточную жесткость или реальную перегрузку конструкции; см. FAQ
	эта опция позволяет расчёт и визуализацию формы деформации неустойчивой системы и упрощает поиск проблемных мест в модели
Активировать минимальное начальное натяжение для стержней/поверхностей типа трос/мембрана	ненагруженные тросы и мембраны могут выходить из строя с самого начала расчёта и препятствовать определению дальнейших собственных форм; наложением предварительного удлинения ε_min эти элементы нагружаются начальным натяжением и стабилизируют модель
Показывать локальные углы кручения стержней, если больше	отображение углов кручения стержней может уменьшить четкость графика результатов; установка минимального угла поворота φ_x позволяет контролировать отображение
	по умолчанию φ_x = 0.01
