Для стержней при применении анализа собственных значений (см. Тип анализа устойчивости) вы получите следующие результаты для каждого собственного значения:
Критическая сила ветвления Ncr
… соответствует действующей нормальной сжимающей силе из статического анализа, умноженной на (глобальный) коэффициент критической силы ветвления. Для расчета учитывается среднее, а не максимальное нормальное усилие в стержне. Результаты должны быть особенно сопоставлены для неразделённых стержней с переменным распределением нормальной силы.
Длина изгиба Lcr
… вычисляется из критической силы ветвления Ncr, принимая идеальный стержень с двусторонне шарнирным креплением (случай Эйлера II):
Коэффициент длины изгиба kcr
… соотносит длину изгиба стержня Lcr с фактической длиной стержня L:
Модальный фактор релевантности MRF
… описывает значимость стержня для появления определенной собственной формы и предоставляет указания для различия между глобальными и локальными собственными формами.
Дополнительная информация о применении MRF доступна в нашей базе знаний.

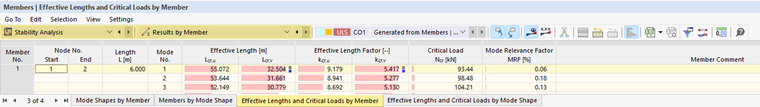

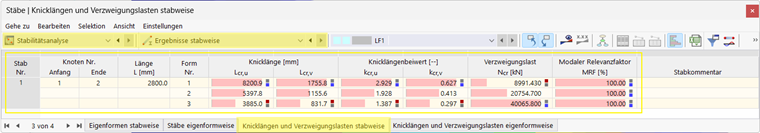

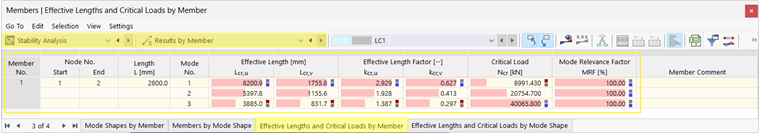

Галерея изображений Группировка результатов:
