Karta jest dostępna tylko dla analiz stateczności typu "Metoda przyrostowa" (z lub bez analizy wartości własnych); patrz Typ der Stabilitätsanalyse.

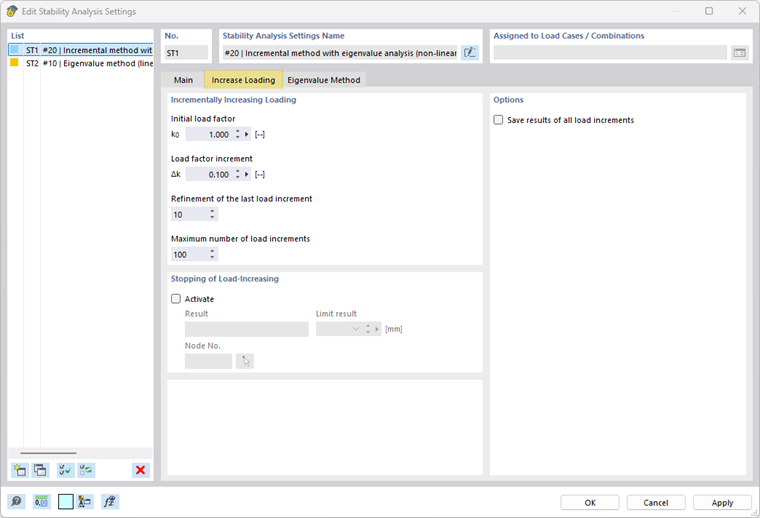

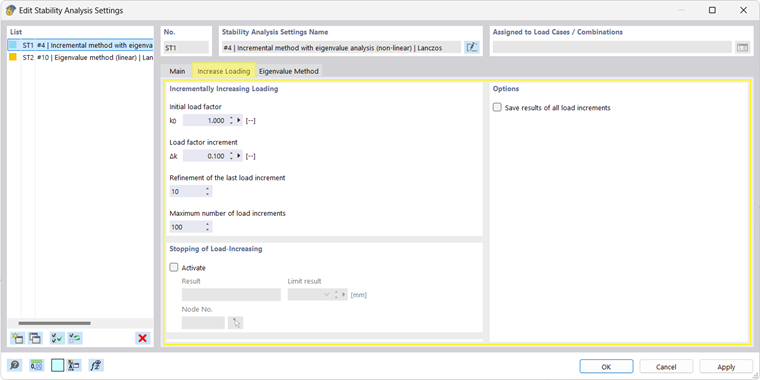

Obraz Ustawienia w karcie 'Zwiększenie obciążenia':
Ustawienia w karcie 'Zwiększenie obciążenia' są zorganizowane w kilku sekcjach:
Sekcja karty: Stopniowe zwiększanie obciążenia
| Początkowy współczynnik obciążenia k0
|
- Współczynnik obciążenia, z którym rozpoczyna się inkrementalna analiza stateczności
|
| Zwiększanie współczynnika obciążenia Δk
|
- Inkrement stopniowego zwiększania obciążenia
|
| Uszczegółowienie ostatniego stopnia obciążenia
|
- Współczynnik sterujący szczegółowością ostatniego stopnia obciążenia prowadzącego do awarii systemu
|
|
|
- umożliwia zwiększenie dokładności wyniku: standardowo stosuje się 10 wzrostów obciążenia o wielkości Δk / 10
|
| Maksymalna liczba stopni obciążenia
|
- Granica do zakończenia analizy stateczności
|
Sekcja karty: Zatrzymanie zwiększania obciążenia
| Wynik
|
- Kryterium przedwczesnego zakończenia inkrementalnej analizy stateczności: maksymalne przemieszczenie lub obrót dowolnego lub określonego węzła (węzeł odniesienia)
|
| Ograniczyć wynik
|
- Maksymalna wartość przemieszczenia u (mm, in) lub obrotu φ (mrad), przy której nie będą stosowane dalsze wzrosty obciążenia
|
| Nr węzła
|
- Węzeł odniesienia; domyślnie obliczany jest węzeł z maksymalnym przemieszczeniem/obrotem; alternatywnie można wybrać węzeł
|
Sekcja karty: Opcje
| Zapisz wyniki wszystkich stopni obciążenia
|
- umożliwia wyświetlenie wyniku każdego stopnia obciążenia za pomocą listy rozwijanej w nawigatorze wyników
|
