Изменения положения конструкции выводятся по узлам, линиям, стержням, поверхностям и объемам модели; выберите соответствующую подкатегорию в таблицах:
- 'Результаты по узлам'
- 'Результаты по линиям'
- 'Результаты по стержням'
- 'Результаты по поверхностям'
- 'Результаты по объемам'
Группировка результатов

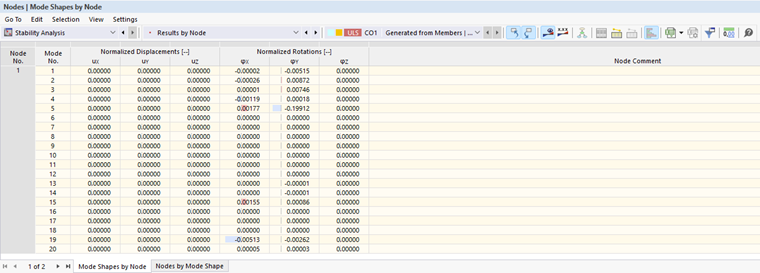

Результаты собственных анализов – то есть результаты линейных анализов устойчивости – группируются по базовым объектам модели и по собственным формам; выберите соответствующую вкладку (лист таблицы) в таблицах:
- Номер узла / линии / стержня / поверхности / объема или
- Номер собственной формы

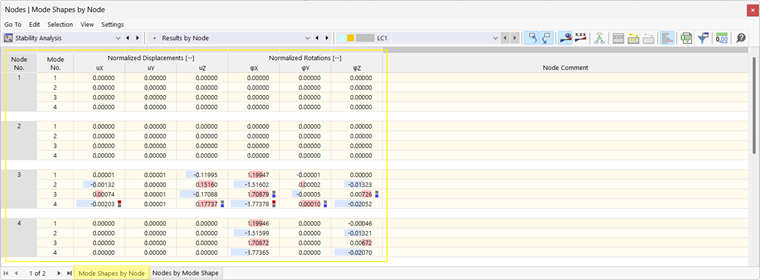

Галерея Группировка результатов:
Координаты точек результатов
- Результаты по поверхностям и объемам ориентируются на расчетные сетки объектов и относятся – так же, как и результаты по узлам – к глобальной системе координат. Более подробную информацию можно найти в руководстве RFEM.
- Результаты по стержням и линиям выводятся в особых точках ('место x') вдоль объектов в локальной системе координат.
- При выборе сетки или 'места x' в таблицах соответствующее место на модели будет отмечено.
Нормированные и абсолютные результаты
Перемещения и повороты из собственных анализов – то есть из линейных анализов устойчивости – выводятся в виде безразмерных числовых значений. Для нормирования / масштабирования результатов до базовой длины "1" используется одна из следующих основ:
| |u|= 1 | максимальное общее перемещение |u|= (uX2 + uY2 + uZ2)0,5 |
| max {uX; uY; uZ} = 1 | максимальный трансляционный компонент вектора собственной формы; учитываются только перемещения |
| max {uX; uY; uZ; φX; φY; φZ} = 1 | максимальный трансляционный или ротационный компонент вектора собственной формы; учитываются перемещения и повороты |
| {uj}T [KG] {uj} = 1 | максимальное значение деформации из геометрической матрицы жесткости |

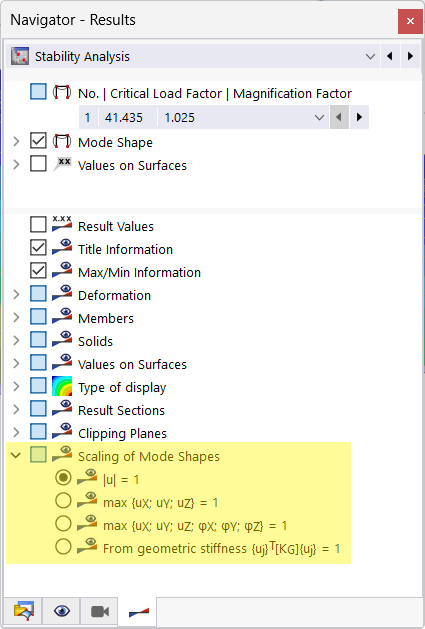

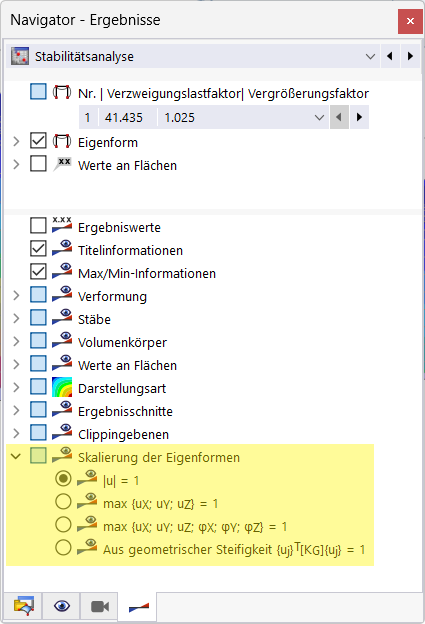

Базу нормировки можно установить в навигаторе результатов в разделе 'Масштабирование собственных форм'.

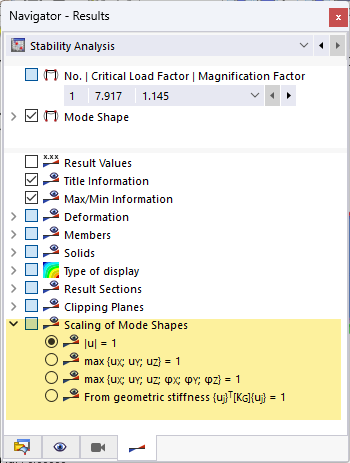

Изображение Масштабирование собственной формы:
Перемещения и повороты из нелинейных, инкрементальных расчетов выводятся в абсолютных числах.
