Vous pouvez vérifier les paramètres de la vérification des assemblages dans le navigateur et les tableaux.
Navigateur

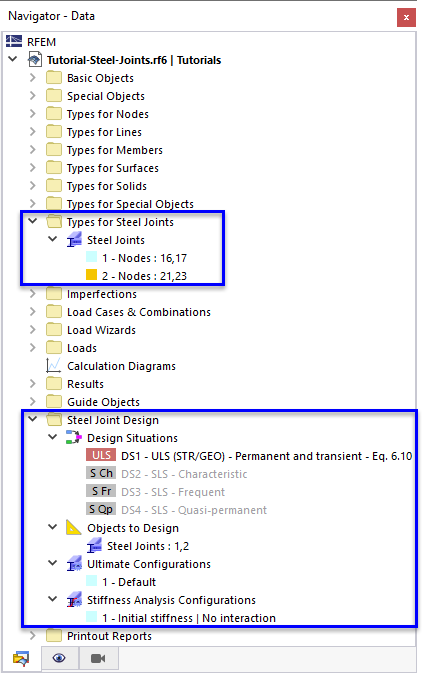

Tous les paramètres de vérification sont gérés dans les catégories « Types pour les assemblages acier » et « Vérification des assemblages acier » du « Navigateur - Données ». Si un élément est surligné en rouge, cela signifie qu'un certain paramètre est non défini, mal assigné ou n'est pas pertinent pour le calcul.
Tableau
Tous les paramètres pertinents pour la vérification des assemblages sont également inclus dans le tableau en-dessous de l'espace de travail. Pour y accéder, sélectionnez l'option Vérification des assemblages acier dans la liste des catégories principales.

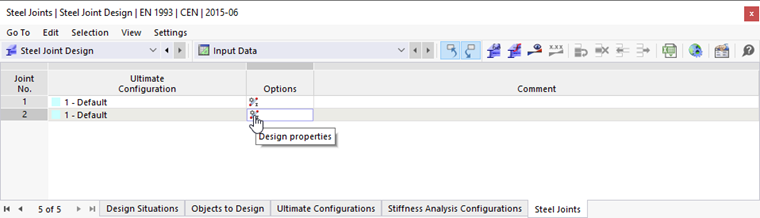

Le tableau « Assemblages acier » répertorie les deux assemblages acier et les options de vérification représentées par un symbole. Lorsque vous cliquez sur le symbole, la boîte de dialogue « Modifier l'assemblage acier » s'ouvre afin que vous puissiez vérifier ou modifier les propriétés de calcul de cet assemblage acier.
Réduction des combinaisons pour le calcul
Il est tout à fait possible de calculer toutes les combinaisons de charges contenues dans une situation de projet. Il est toutefois recommandé de réduire les combinaisons manuellement, afin d'effectuer un calcul économique et rapide.

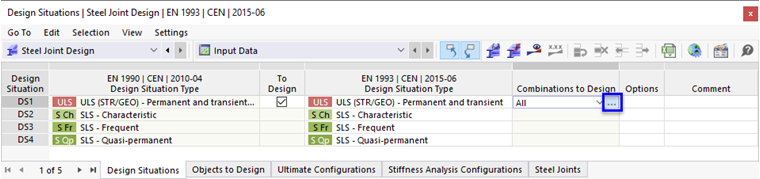

Retournez au tableau Situations de projet. Sélectionnez la cellule « Combinaisons pour le calcul » de la cellule SP1. Toutes les combinaisons sont prédéfinies pour la vérification. Cliquez sur le
pour l'ajuster.

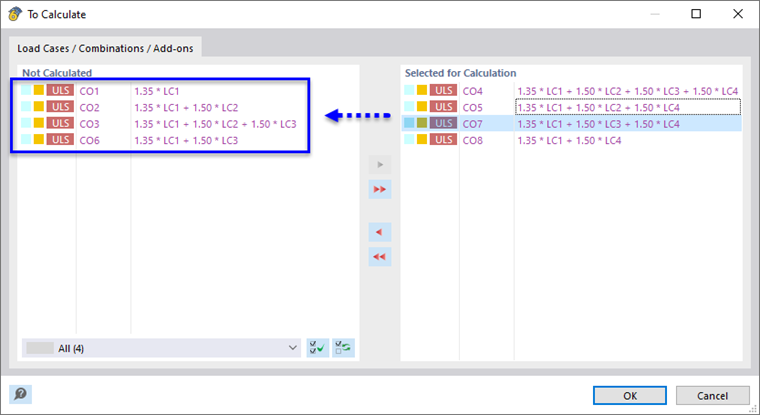

Dans la fenêtre « À calculer », double-cliquez sur toutes les combinaisons de charges où la charge de plate-forme (gérée dans le CC4) n'est pas incluse : C'est-à-dire la CO1 , la CO2 , la CO3 et la CO6. Le résultat doit être le suivant :
Cliquez sur OK pour fermer la boîte de dialogue. Les combinaisons de charges CO4,5,7,8 sont désormais définies pour le calcul dans le tableau « Situations de projet ». Elles représentent les combinaisons déterminantes pour les assemblages acier.
