检查设置

您可以在导航器和表格中检查节点设计的设置。

导航器

所有设计参数都在“导航器 - 数据”的“钢结构节点类型”和“钢结构节点设计”类别中进行管理。 如果任何内容显示为红色，则表示某些参数未定义、分配错误或与设计无关。

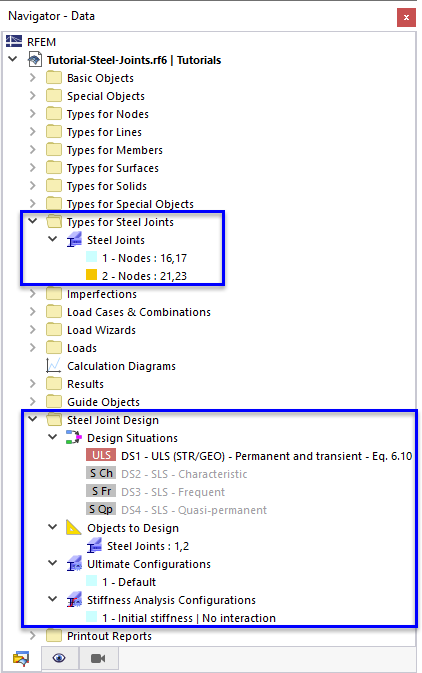

钢结构节点设计的导航器

表

在该工作区下方的表格中会列出所有与节点设计相关的参数。 要访问它们，请从主类别列表中选择钢节点设计选项。

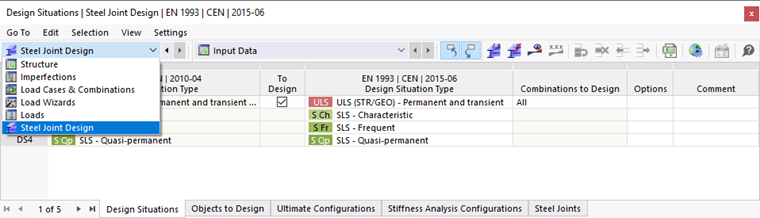

表格“钢结构节点设计”

在“钢结构节点”表格中列出了两种钢结构节点和设计选项，用 符号表示。 点击该符号，打开编辑钢结构节点对话框，在该对话框中可以检查或修改该钢结构节点的设计属性。

带有设计属性符号的表格 "钢结构节点"

减少要设计的组合

用户可以对某个设计状况所包含的所有荷载组合进行设计。 为了经济和节省计算时间，建议手动减少组合。

再次切换到设计状况表。 在 DS1 中选择“设计的组合”单元格。 所有的组合在设计时都已经设置好。 点击 按钮来调整它。

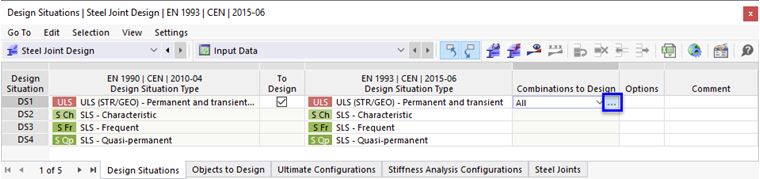

修改组合以进行设计

在“计算”窗口中双击所有不包含 LC4 管理的平台荷载的荷载组合： 它们是CO1 、 CO2 、 CO3和CO6 。 计算结果如下：

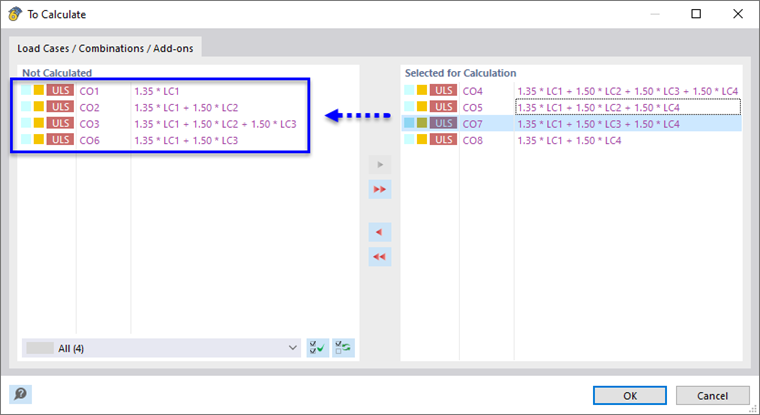

取消选择计算组合

单击确定关闭对话框。 用户可以在“设计状况”表格中指定用于计算的荷载组合CO4、5、7、8 。 主导的钢结构节点组合。
