Nastavení pro posouzení přípojů lze zkontrolovat v navigátoru a v tabulkách.
Navigátor

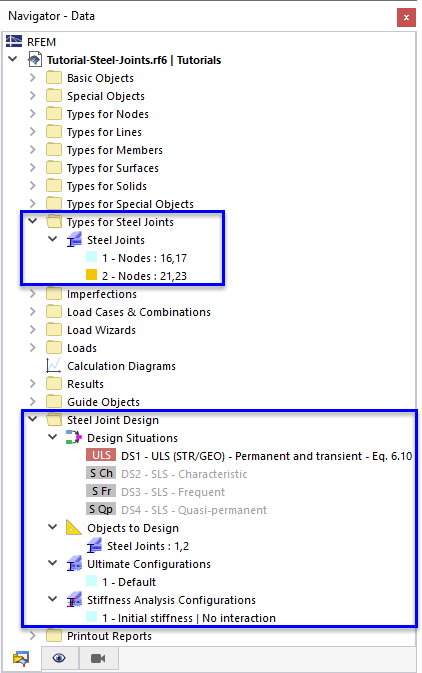

Všechny parametry posouzení se spravují v kategoriích "Typy pro ocelové přípoje" a "Posouzení ocelových přípojů" v navigátoru "Data". Pokud je něco zvýrazněno červeně, znamená to, že některý parametr není definován, je nesprávně přiřazen nebo není pro posouzení relevantní.
Tabulka

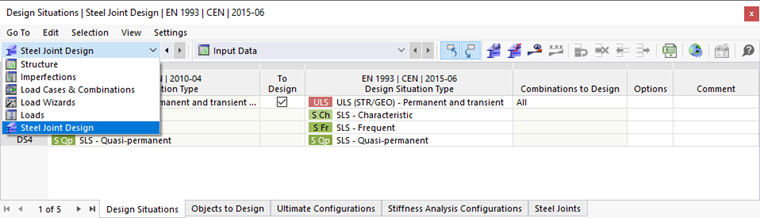

Všechny parametry důležité pro posouzení přípoje jsou také obsaženy v tabulce pod pracovní plochou. Pro přístup k nim vybereme ze seznamu hlavních kategorií možnost Posouzení ocelových přípojů.

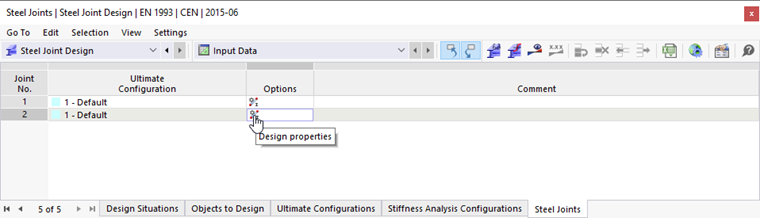

V tabulce 'Ocelové přípoje' jsou uvedeny dva ocelové přípoje a možnosti posouzení, které jsou označeny symbolem. Po kliknutí na tento symbol se otevře dialog "Upravit ocelový přípoj", kde můžete zkontrolovat nebo upravit vlastnosti posouzení tohoto ocelového přípoje.
Redukce kombinací pro posouzení
Není problém posoudit všechny kombinace zatížení obsažené v návrhové situaci. Pro hospodárný a časově úsporný výpočet se však doporučuje kombinace ručně redukovat.
Přepněte se znovu do tabulky Návrhové situace. Vyberte buňku "Kombinace pro posouzení" v DS1. Všechny kombinace jsou přednastaveny pro posouzení. Klikněte na tlačítko
pro úpravu.

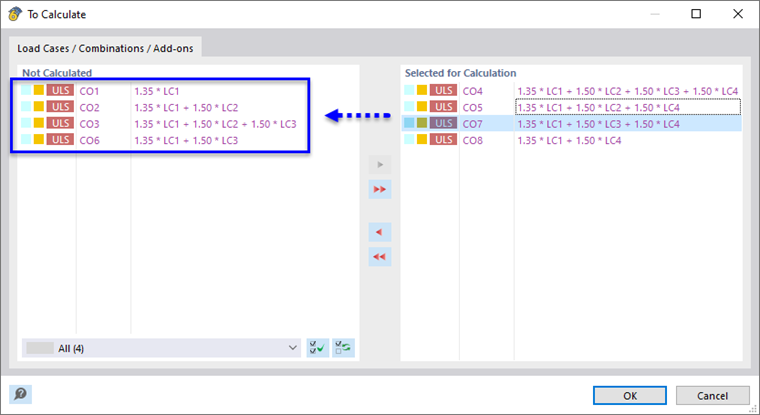

V okně "Pro výpočet" dvakrát klikněte na všechny kombinace zatížení, v nichž není zatížení na plošinu - spravované v ZS4 - obsaženo: Jedná se o KZ1 , KZ2 , KZ3 a KZ6. Výsledek by měl být následující:
Kliknutím na tlačítko OK dialog zavřete. V tabulce "Návrhové situace" se nyní nastaví kombinace zatížení KZ4,5,7,8 pro výpočet. Představují rozhodující kombinace pro ocelové přípoje.
