Описание

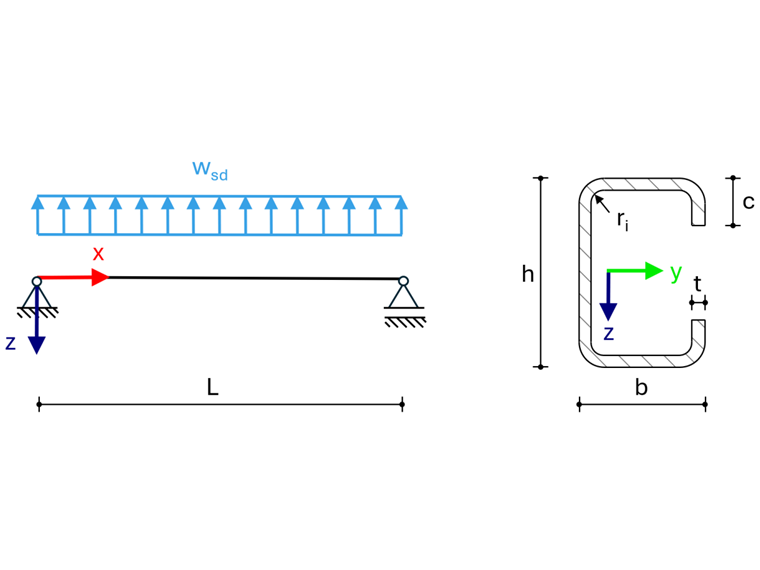

Пример демонстрирует расчет местного введения нагрузки в соответствии с DIN EN 1993-1-3:2010-12 [1], Раздел 6.1.7 для одноопорной балки под ветровой отсос. Поперечное сечение состоит из холодногнутого C-профиля с краевыми ребрами. Модель основана на примере 1.2.2 из [2].
| Материал | Модуль упругости | E | 210000,00 | Н/мм² | |
| Коэффициент Пуассона | ν | 0,30 | |||
| Модуль сдвига | G | 80769,23 | Н/мм² | ||
| Основное предел текучести S235 | fyb | 235,00 | Н/мм² | ||
| Частичный коэффициент безопасности на устойчивость элемента | γM1 | 1,10 | |||
| Геометрия | Система | Длина балки | L | 4500,00 | мм |
| Длина жесткого ввода нагрузки | ss | 90,00 | мм | ||
| Поперечное сечение | Высота | h | 180,00 | мм | |
| Ширина | b | 65,00 | мм | ||
| Толщина | t | 1,46 | мм | ||
| Внутренний радиус | ri | 4,00 | мм | ||
| Высота ребра | c | 20,00 | мм | ||
| Расчетные нагрузки | Ветровой отсос | qEd | 0,75 | кН/м | |

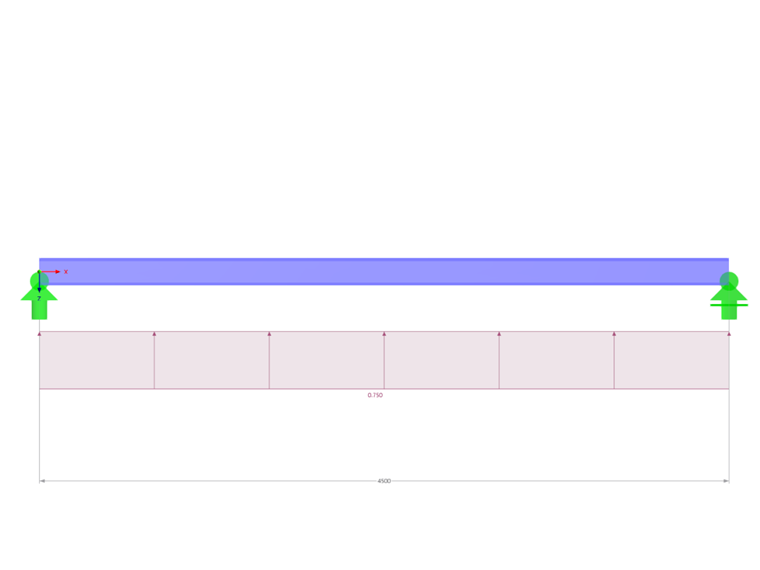

Настройки RFEM
Моделировано в RFEM 6.11.0011 Теория I порядка Изотропная линейно-упругая модель материала
Результаты
| Сравнительное значение | Литература | RFEM 6 | Отклонение |
| Нагрузка на стенки при местном вводе нагрузки Rw,Rd по (6.15a) | 3,80 кН | 3,80 кН | 0,00 % |
