DIN EN 1993-1-3:2010-12, 6.1.7 的局部荷载导入设计

描述

该示例按照 DIN EN 1993-1-3:2010-12 [1] 的第 6.1.7 节在风吸力载荷下验证局部荷载传递。横截面由带边缘加固的冷弯 C 型材组成。 该模型基于 [2] 的示例 1.2.2。

材料		弹性模量	E	210000,00	N/mm²
		泊松比	ν	0,30
		剪切模量	G	80769,23	N/mm²
		基础屈服强度 S235	fyb	235,00	N/mm²
		组件对稳定性破坏的部分安全系数	γM1	1,10
几何形状	系统	梁长	L	4500,00	mm
		加固荷载传递长度	ss	90,00	mm
	截面	高度	h	180,00	mm
		宽度	b	65,00	mm
		厚度	t	1,46	mm
		内半径	ri	4,00	mm
		加固高度	c	20,00	mm
设计载荷		风吸力	qEd	0,75	kN/m

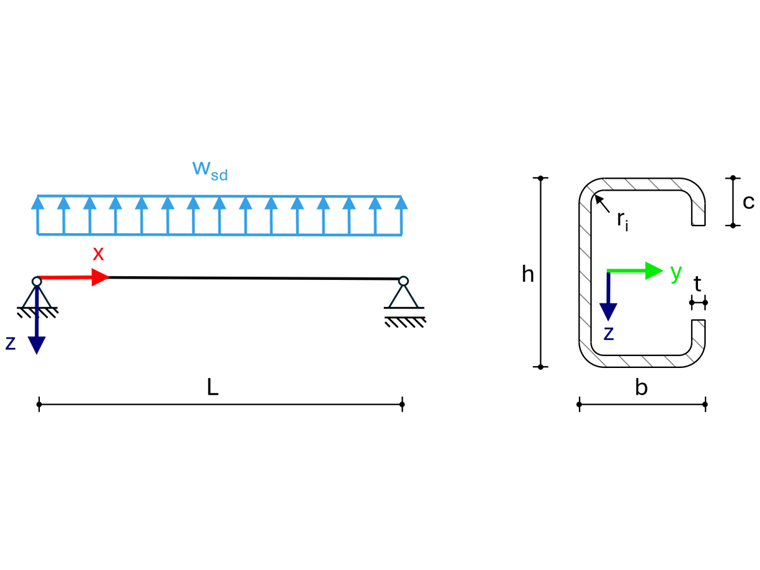

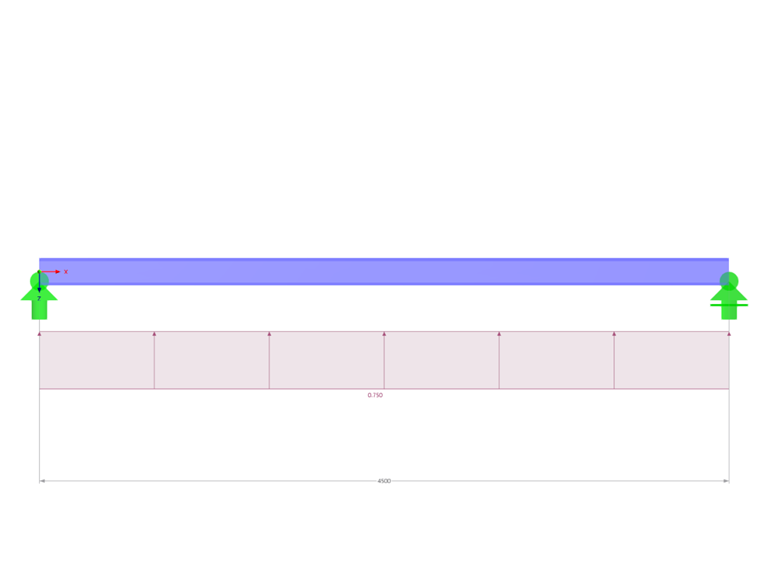

结构和荷载

RFEM 设置

在 RFEM 6.11.0011 中建模 I. 阶理论 各向同性线性弹性材料模型

结果

比较值	文献	RFEM 6	偏差
由于局部荷载传递而引起的节段可承载性 Rw,Rd 根据 (6.15a)	3,80 kN	3,80 kN	0,00 %

209x

43x

验算示例 9960

1. 德国规范(1993)。欧洲规范 3： Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010
2. I. Vayas, J. Ermopoulos, G. Ioannidis：《欧码3 钢结构设计实例》，Ernst & Sohn, Berlin, 2001。
