Description

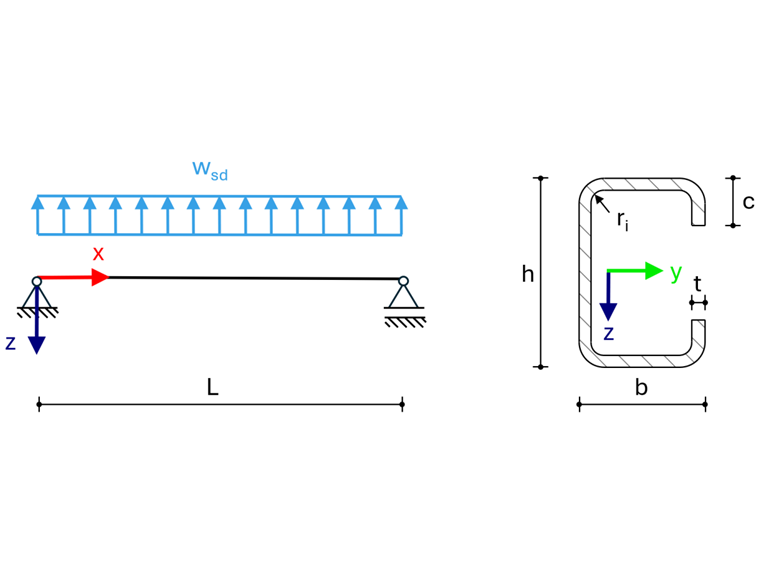

L'exemple montre la vérification de l'application locale de charge selon la norme DIN EN 1993-1-3:2010-12 [1], section 6.1.7 pour une poutre isostatique sous charge de dépression éolienne. La section transversale est constituée d'un profilé en C formé à froid avec des raidisseurs de bords. Le modèle est basé sur l'exemple 1.2.2 de [2].
| Matériau | Module d'élasticité | E | 210000,00 | N/mm² | |
| Coefficient de Poisson | ν | 0,30 | |||
| Module de cisaillement | G | 80769,23 | N/mm² | ||
| Limite d'élasticité de base S235 | fyb | 235,00 | N/mm² | ||
| Coefficient partiel de sécurité pour la résistance de la structure contre la défaillance de stabilité | γM1 | 1,10 | |||
| Géométrie | Système | Longueur de la poutre | L | 4500,00 | mm |
| Longueur de l'application rigide de charge | ss | 90,00 | mm | ||
| Section | Hauteur | h | 180,00 | mm | |
| Largeur | b | 65,00 | mm | ||
| Épaisseur | t | 1,46 | mm | ||
| Rayon intérieur | ri | 4,00 | mm | ||
| Hauteur du raidisseur | c | 20,00 | mm | ||
| Charges de dimensionnement | Dépression du vent | qEd | 0,75 | kN/m | |

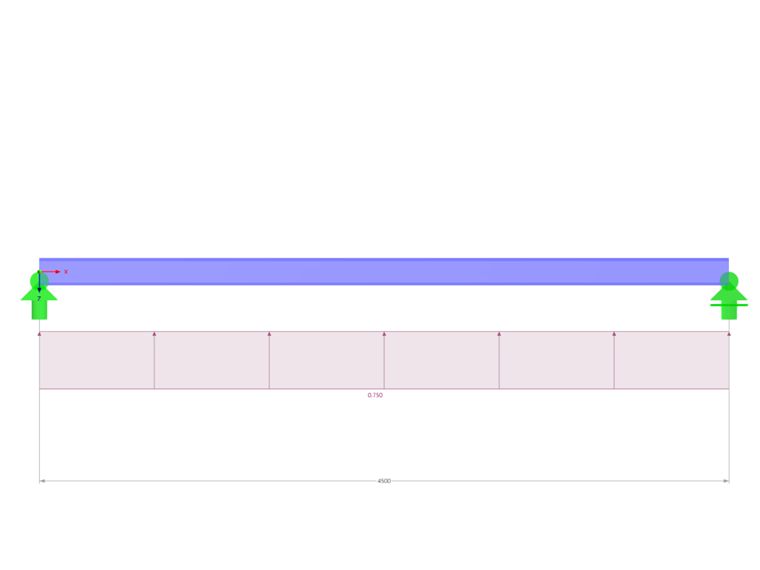

Paramètres RFEM
Modélisé dans RFEM 6.11.0011 Théorie du premier ordre Modèle de matériau isotrope linéaire-élastique
Résultats
| Valeur de comparaison | Littérature | RFEM 6 | Écart |
| Sollicitation de l'âme sous l'application locale de charge Rw,Rd selon (6.15a) | 3,80 kN | 3,80 kN | 0,00 % |
