Descripción

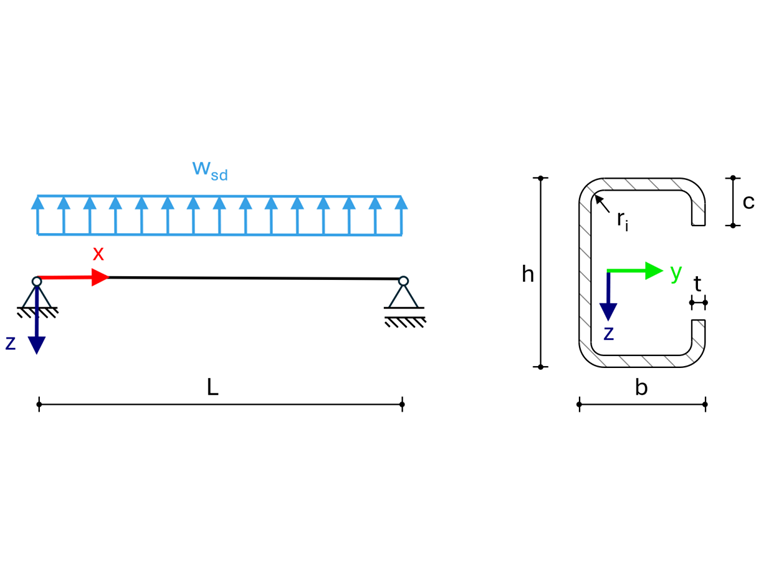

El ejemplo muestra la verificación de la introducción local de cargas según DIN EN 1993-1-3:2010-12 [1], sección 6.1.7 para una viga de un solo vano bajo carga de succión del viento. La sección transversal consiste en un perfil en C conformado en frío con refuerzos de borde. El modelo se basa en el ejemplo 1.2.2 de [2].
| Material | Módulo de elasticidad | E | 210000,00 | N/mm² | |
| Coeficiente de Poisson | ν | 0,30 | |||
| Módulo de corte | G | 80769,23 | N/mm² | ||
| Límite elástico básico S235 | fyb | 235,00 | N/mm² | ||
| Coeficiente parcial de seguridad para la resistencia del componente contra la pérdida de estabilidad | γM1 | 1,10 | |||
| Geometría | Sistema | Longitud de la viga | L | 4500,00 | mm |
| Longitud de la introducción de carga rígida | ss | 90,00 | mm | ||
| Sección | Altura | h | 180,00 | mm | |
| Ancho | b | 65,00 | mm | ||
| Espesor | t | 1,46 | mm | ||
| Radio interior | ri | 4,00 | mm | ||
| Altura del refuerzo | c | 20,00 | mm | ||
| Cargas de diseño | Succión del viento | qEd | 0,75 | kN/m | |
Configuraciones de RFEM

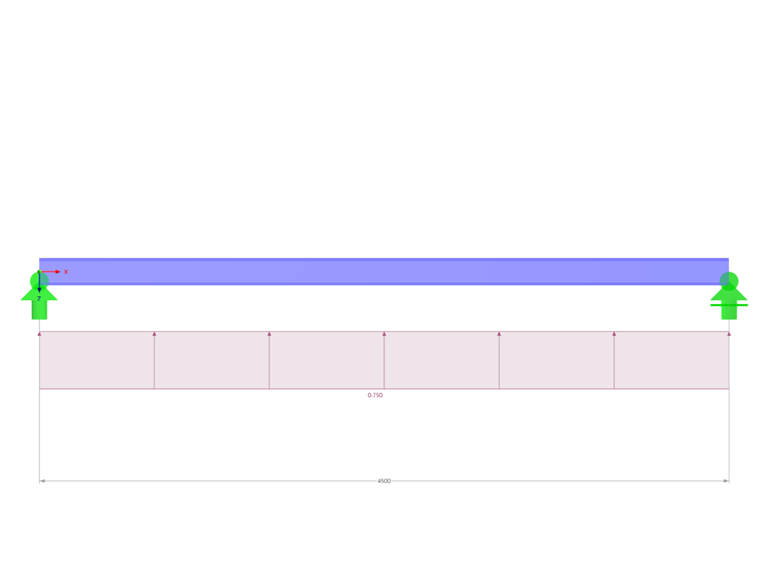

Modelado en RFEM 6.11.0011 Teoría del primer orden Modelo material elástico lineal isotrópico
Resultados
| Valor de comparación | Literatura | RFEM 6 | Desviación |
| Capacidad del alma bajo introducción local de carga Rw,Rd según (6.15a) | 3,80 kN | 3,80 kN | 0,00 % |
