Descrição

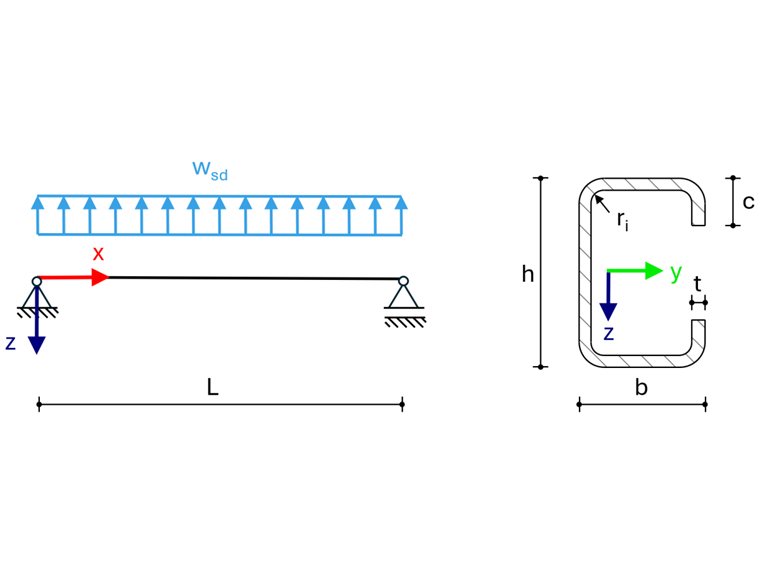

O exemplo demonstra a verificação da introdução local de carga de acordo com a norma DIN EN 1993-1-3:2010-12 [1], seção 6.1.7 para uma viga de um único vão sob carga de sucção de vento. A seção transversal é composta por um perfil C conformado a frio com enrijecedores de borda. O modelo é baseado no exemplo 1.2.2 de [2].
| Material | Módulo de elasticidade | E | 210000,00 | N/mm² | |
| Coeficiente de Poisson | ν | 0,30 | |||
| Módulo de cisalhamento | G | 80769,23 | N/mm² | ||
| Tensão básica de escoamento S235 | fyb | 235,00 | N/mm² | ||
| Fator parcial de segurança para resistência ao colapso estrutural | γM1 | 1,10 | |||
| Geometria | Sistema | Comprimento da viga | L | 4500,00 | mm |
| Comprimento da introdução de carga rígida | ss | 90,00 | mm | ||
| Seção transversal | Altura | h | 180,00 | mm | |
| Largura | b | 65,00 | mm | ||
| Espessura | t | 1,46 | mm | ||
| Raio interno | ri | 4,00 | mm | ||
| Altura do enrijecedor | c | 20,00 | mm | ||
| Cargas de dimensionamento | Sucção de vento | qEd | 0,75 | kN/m | |

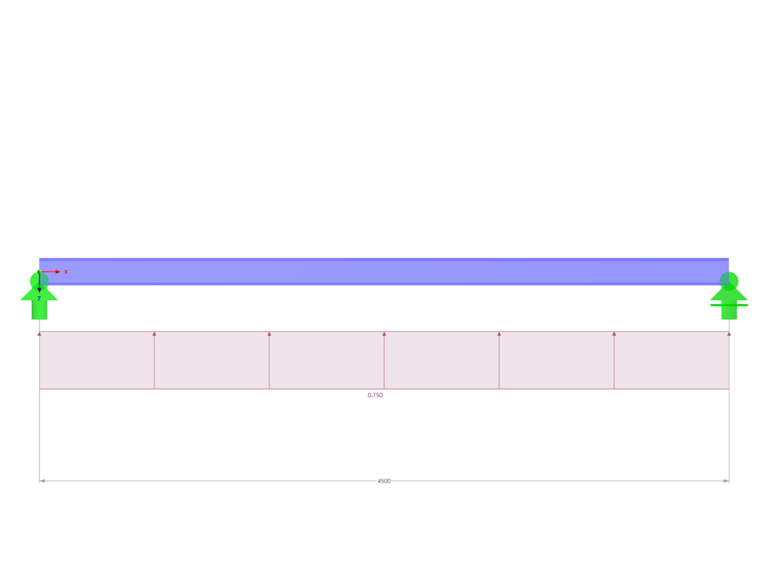

Configurações do RFEM
Modelado no RFEM 6.11.0011 Teoria da Primeira Ordem Modelo de material isotrópico linear-elástico
Resultados
| Valor de comparação | Literatura | RFEM 6 | Desvio |
| Susceptibilidade da alma sob introdução local de carga Rw,Rd de acordo com (6.15a) | 3,80 kN | 3,80 kN | 0,00 % |
