Popis

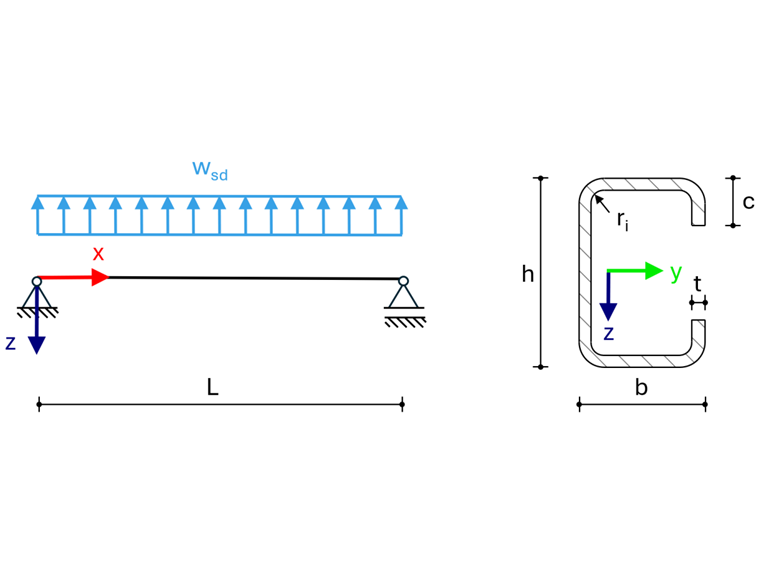

Příklad ukazuje posouzení zavedení lokálního zatížení podle normy DIN EN 1993-1-3:2010-12 [1], oddíl 6.1.7, pro prostý nosník vystavený zatížení sáním větru. Průřez tvoří profily tvarované za studena C s krajní výztuhou.
Model je založen na příkladu 1.2.2 z [2].
| Materiál | Modul pružnosti | E | 210 000,00 | N/mm² | |
| Poissonův součinitel | ν | 0,30 | |||
| Smykový modul | G | 80 769,23 | N/mm² | ||
| Základní mez kluzu S235 | fyb | 235,00 | N/mm² | ||
| Dílčí součinitele spolehlivosti pro odolnost komponenty proti porušení stability | γM1 | 1,10 | |||
| ‚‘'Geometrie'‚‘ | ‚‘'Systém'‚‘ | Délka nosníku | L | 4 500,00 | mm |
| Délka tuhého působiště síly | ss | 90,00 | mm | ||
| Průřez | Výška | h | 180,00 | mm | |
| Šířka | b | 65,00 | mm | ||
| Tloušťka | t | 1,46 | mm | ||
| Vnitřní poloměr | ri | 4,00 | mm | ||
| Výška výztuhy | c | 20,00 | mm | ||
| ‚‘'Návrhové zatížení'‚‘ | Sací účinek větru | qEd | 0,75 | kN/m | |
Nastavení RFEM

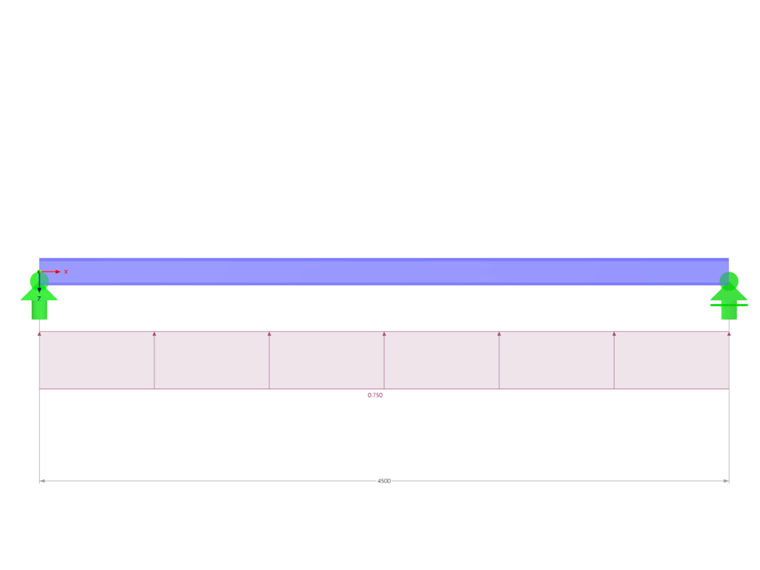

Modelováno v programu RFEM 6.11.0011
Lineární statická analýza
Izotropní lineárně elastický materiálový model
Výsledky
| Referenční hodnota | Literatura | RFEM 6 | Odchylka |
| Únosnost stojiny pod lokálním zatížením Rw,Rd podle (6.15a) | 3,80 kN | 3,80 kN | 0,00 % |
