Nachweis der örtlichen Lasteinleitung nach DIN EN 1993-1-3:2010-12, 6.1.7

Beschreibung

Das Beispiel zeigt den Nachweis der örtlichen Lasteinleitung gemäß DIN EN 1993-1-3:2010-12 [1], Abschnitt 6.1.7 für einen Einfeldträger unter Windsoglast. Der Querschnitt besteht aus einem kaltgeformten C-Profil mit Randversteifungen.
Das Modell basiert auf dem Beispiel 1.2.2 aus [2].

Material		Elastizitätsmodul	E	210000,00	N/mm²
		Querdehnzahl	ν	0,30
		Schubmodul	G	80769,23	N/mm²
		Basisstreckgrenze S235	fyb	235,00	N/mm²
		Teilsicherheitsbeiwert für Bauteilwiderstand gegen Stabilitätsversagen	γM1	1,10
Geometrie	System	Trägerlänge	L	4500,00	mm
		Länge der steifen Lasteinleitung	ss	90,00	mm
	Querschnitt	Höhe	h	180,00	mm
		Breite	b	65,00	mm
		Dicke	t	1,46	mm
		Innenradius	ri	4,00	mm
		Steifenhöhe	c	20,00	mm
Bemessungslasten		Windsog	qEd	0,75	kN/m

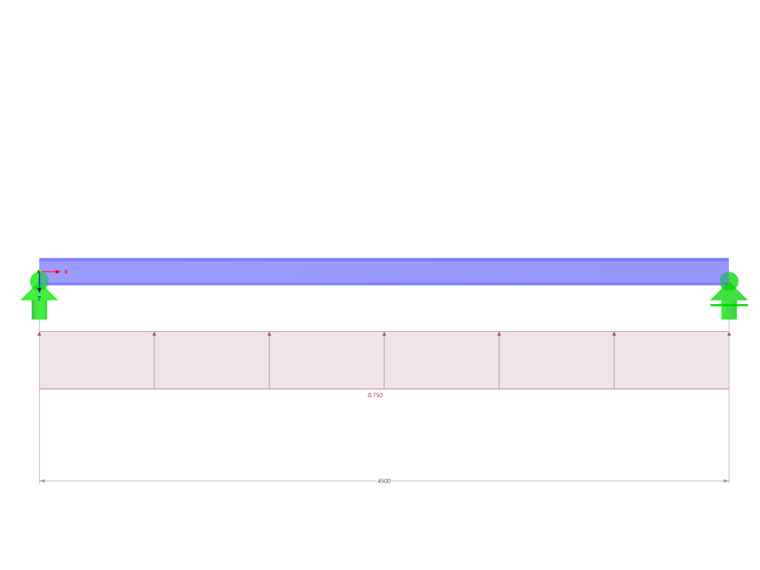

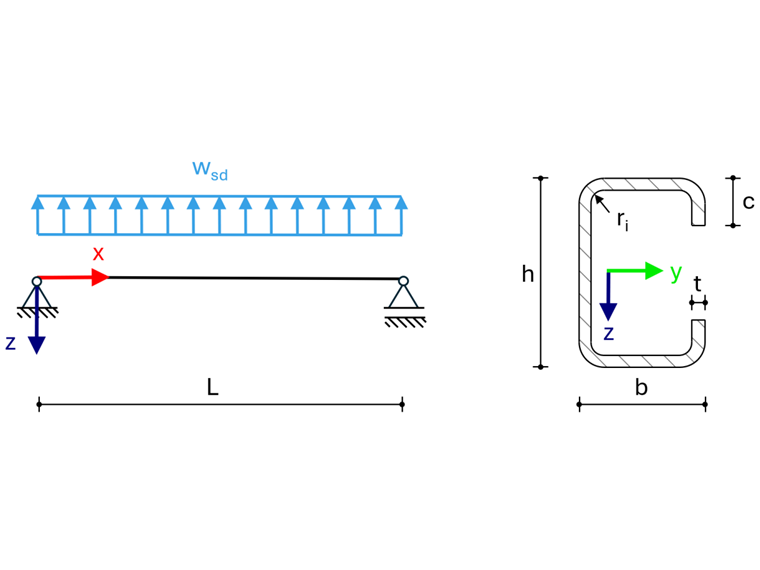

System und Belastung

RFEM-Einstellungen

Modelliert in RFEM 6.11.0011
Theorie I. Ordnung
Isotropes linear-elastisches Materialmodell

Ergebnisse

Vergleichswert	Literatur	RFEM 6	Abweichung
Beanspruchbarkeit des Steges unter örtlicher Lasteinleitung Rw,Rd nach (6.15a)	3,80 kN	3,80 kN	0,00 %

209x

43x

Verifikationsbeispiel 9960

1. Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010
2. I. Vayas, J. Ermopoulos, G. Ioannidis: Bemessungsbeispiele im Stahlbau nach Eurocode 3. Ernst & Sohn, Berlin, 2001.
