Descrizione

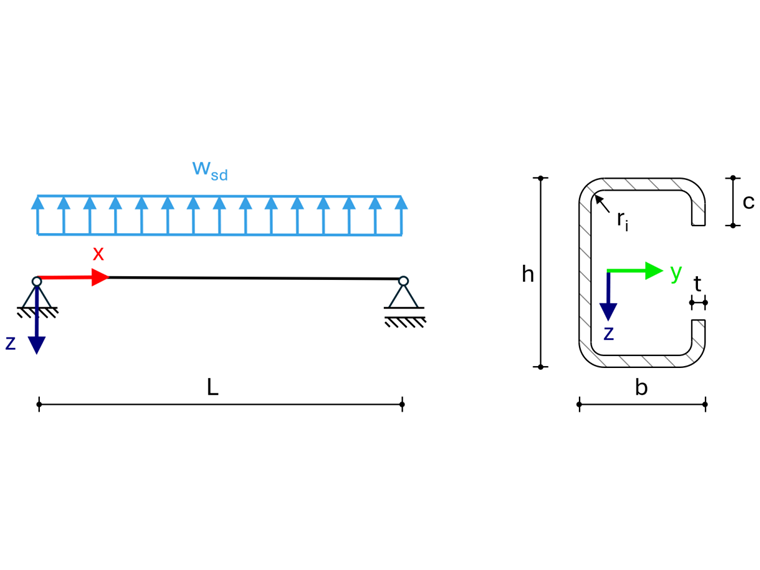

L'esempio mostra la verifica dell'inserimento del carico locale secondo DIN EN 1993-1-3:2010-12 [1], sezione 6.1.7 per una trave ad una campata sotto un carico di suzione del vento. La sezione trasversale è composta da un profilo a C formato a freddo con rinforzi del bordo. Il modello si basa sull'esempio 1.2.2 da [2].
| Materiale | Modulo di elasticità | E | 210000,00 | N/mm² | |
| Coefficiente di Poisson | ν | 0,30 | |||
| Modulo di taglio | G | 80769,23 | N/mm² | ||
| Snervamento di base S235 | fyb | 235,00 | N/mm² | ||
| Coefficiente parziale di sicurezza per resistenza dell'elemento contro il collasso di stabilità | γM1 | 1,10 | |||
| Geometria | Sistema | Lunghezza della trave | L | 4500,00 | mm |
| Lunghezza del carico rigido | ss | 90,00 | mm | ||
| Sezione trasversale | Altezza | h | 180,00 | mm | |
| Larghezza | b | 65,00 | mm | ||
| Spessore | t | 1,46 | mm | ||
| Raggio interno | ri | 4,00 | mm | ||
| Altezza del rinforzo | c | 20,00 | mm | ||
| Carichi di progetto | Suzione del vento | qEd | 0,75 | kN/m | |

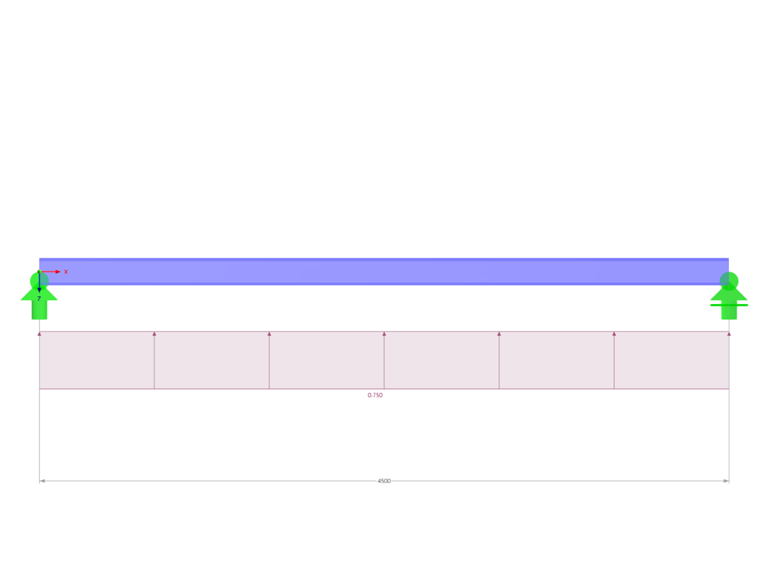

Impostazioni RFEM
Modellato in RFEM 6.11.0011 Teoria dell'ordine I Modello di materiale isotropo lineare-elastico
Risultati
| Valore di confronto | Letteratura | RFEM 6 | Scostamento |
| Sollecitabilità della parete sotto inserimento del carico locale Rw,Rd secondo (6.15a) | 3,80 kN | 3,80 kN | 0,00 % |
