Пешеходный мост на Шутер-стрит в Торонто, Канада

Спроектировано с применением Dlubal Software

  • Проект заказчика

Проект заказчика

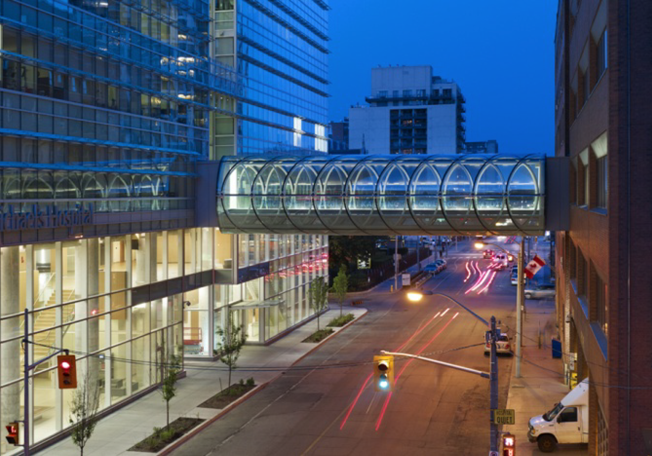

С марта 2011 года соединяет больницу Сейнт Майкл и исследовательский центр «Li Ka Shing Knowledge Institute» новый стеклянный пешеходный мост длиной 30 м. Его несущая конструкция состоит из нескольких взаимно переплетенных стальных колец. За разработку проекта данного моста с высотой разреза 4,6 м и шириной 3,8 м, отвечала компания Diamond and Schmitt Architects Inc. из Торонто.

Проектирование конструкций Gartner Steel and Glass GmbH, Вюрцбург, Германя
josef-gartner.permasteelisagroup.com

Josef Gartner USA
Чикаго, США
Архитектурный проект Diamond and Schmitt Architects Inc.
Торонто, Канада
Проведение испытаний Carruthers & Wallace Ltd.
Торонто, Канада
Заказчик St. Michael's Hospital
Торонто, Канада

Модель

Поскольку жители Торонто используют в основном подземную систему пешеходных дорожек PATH, которая на данный момент составляет около 28 км, удалось убедить управление города в строительстве моста только благодаря его оригинальной архитектуре. Система изогнутых и термически преднапряженных панелей изоляционного стекла и округлых взаимно пересекающихся трубчатых элементов, которые образуют собой несущую конструкцию моста, создают вместе необыкновенный вид, когда с разных точек зрения мост как будто выглядит по-разному.

Конструкция

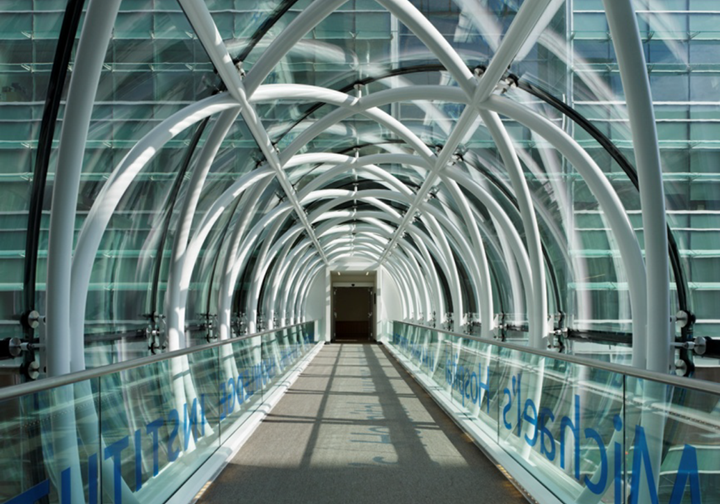

Из-за различных движений обеих зданий и категорическому запрету передачи основных сил в их конструкцию, был мост спроектирован как статически определимая каркасная конструкция. Неподвижная точка, а значит и передача горизонтальных сил, затем была расположена на стороне ближе к старому зданию. Сечение моста образует форму эллипсиса. Опорный тубус моста образуется с помощью большого количества круглых, параллельно лежащих труб, пересекающих другие круглые трубы, которые тоже лежат параллельно друг к другу только в противоположном направлении.

Расчет

Инженеры смогли рассчитать данную конструкцию по норме DIN 18800, как было заранее согласовано с местным инженером-испытателем. Тем не менее загружения определялись и учитывались в соответствии с местными нормативами.

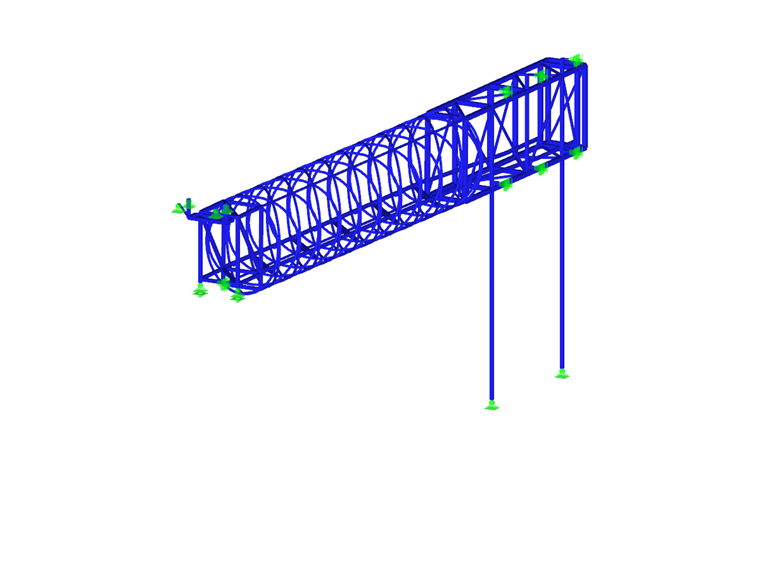

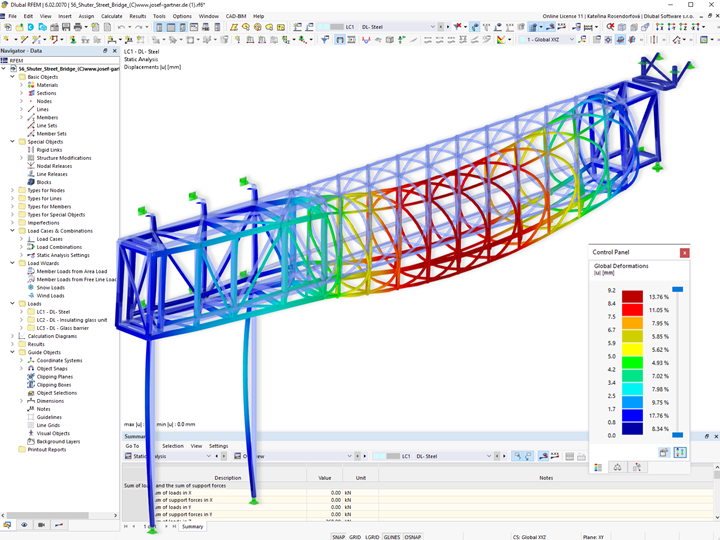

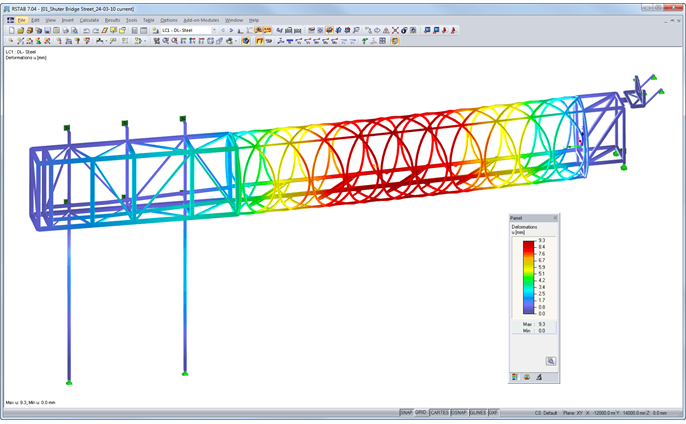

Вся конструкция моста была спроектирована в программе RSTAB в качестве 3D-модели и подвергалась нелинейным расчетам. Поскольку в данном случае речь идет о полностью сварной конструкции, использовалась для определения полезных жесткостей узлов необходимых для расчета деформаций эквивалентная модель.

Определенные жесткости затем в программе RSTAB учитывались в качестве шарниров. Кроме того были в модели определены также расчетные соотношения деформации и напряжения всей конструкции. Наконец были на основе рассчитанных внутренних сил в программе RFEM смоделированы самые важные сварные узлы.
