Shuter Street Bridge em Toronto, Canadá

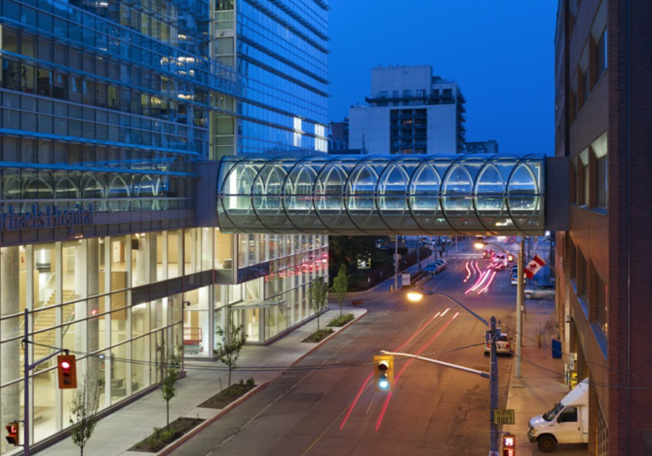

Uma ponte pedonal com 30 m de comprimento faz a ligação entre o hospital St. Michael e o centro de investigação Li Ka Shing Knowledge Institute.

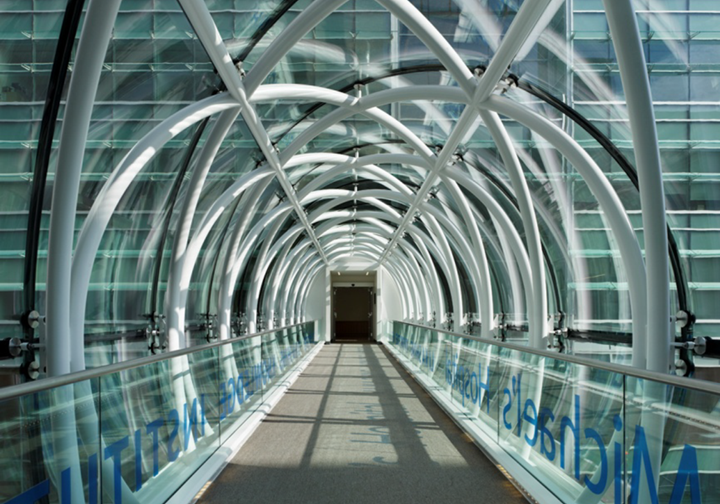

A estrutura de apoio é constituída por vários anéis de aço ovalizados, dispostos de maneira rodada entre si.

Sendo que os cidadãos de Toronto utilizam no seu dia a dia principalmente o PATH, um complexo de túneis subterrâneos com uma extensão total de 28 km, a câmara da cidade só podia ser convencida a aprovar o projeto se este propusesse uma arquitetura original para a ponte. Os painéis de vidro isolante curvados e termicamente pré-esforçados dão à estrutura portante, formada pelo cruzamento de tubos curvados, a sua leveza e oferecem uma aparência sempre diferente, dependendo da perspetiva.

Estrutura

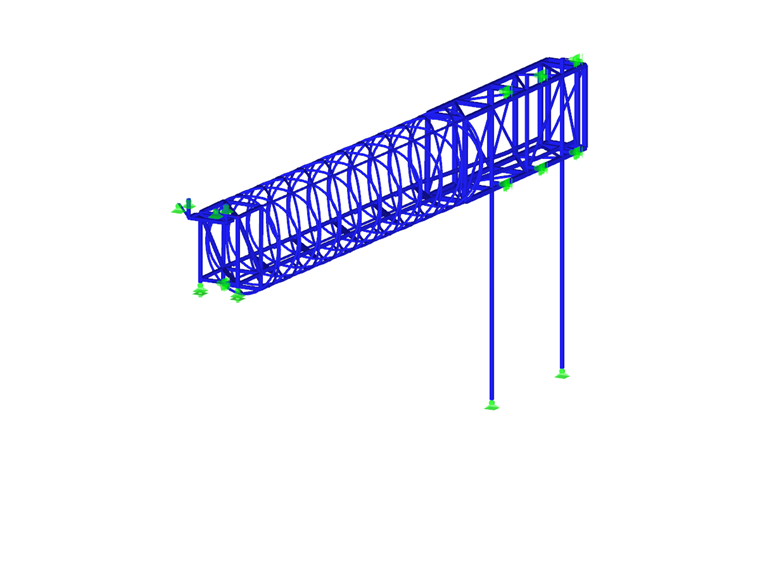

A ponte foi dimensionada como um pórtico determinado estaticamente, devido aos diferentes movimentos dos edifícios e à imposição de não introduzir esforços muito elevados na estrutura dos edifícios. O ponto fixo e, assim sendo, a transferência de esforço horizontal, foi colocado do lado do edifício antigo. A secção da ponte é elíptica. O tubo de apoio é formado por vários tubos circulares dispostos de forma paralela, que intersetam tubos circulares dispostos também de forma paralela, mas na direção oposta.

Dimensionamento

No seguimento de um acordo com o engenheiro responsável pela fiscalização da obra, foi possível dimensionar a ponte de acordo com a norma alemã DIN 18800. No entanto, o carregamento foi considerado de acordo com os parâmetros em vigor nas normas locais.

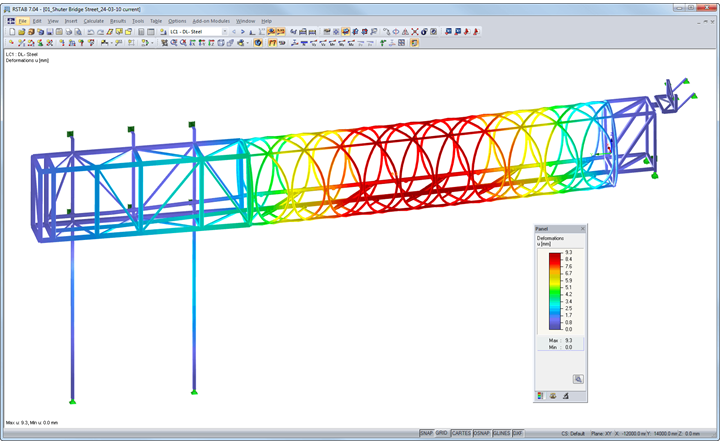

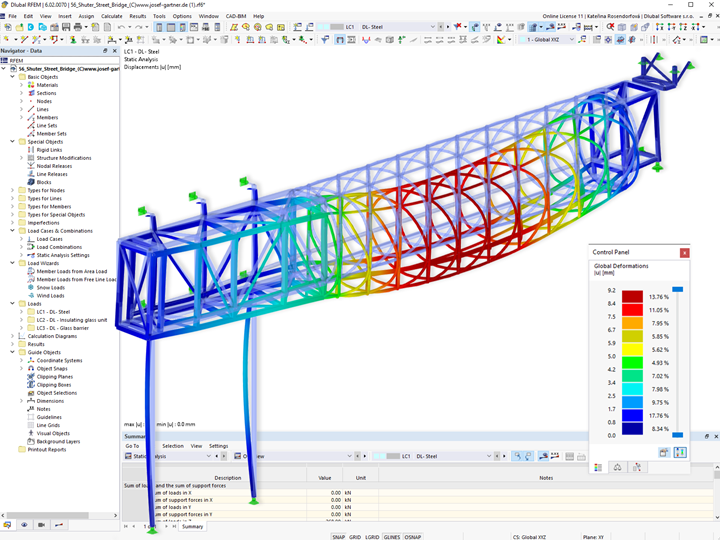

A ponte foi calculada como modelo 3D não linear no RSTAB. Uma vez que toda a estrutura é soldada, foi utilizado um modelo equivalente para determinar as rigidezes efetivas dos nós para a análise de deformações.

As rigidezes nodais foram depois inseridas no modelo RSTAB sob a forma de articulações. De seguida, foi determinada a deformação e o rácio de cálculo de toda a estrutura. Por fim, com os esforços internos já determinados, foram ainda dimensionados no RFEM os nós de soldadura mais críticos.

Planeamento estrutural Gartner Steel and Glass GmbH, Würzburg, Alemanha
josef-gartner.permasteelisagroup.com

Josef Gartner USA
Chicago, EUA
Arquiteto Diamond and Schmitt Architects Inc.
Toronto, Canadá
Verificação Carruthers & Wallace Ltd.
Toronto, Canadá
Cliente St. Michael's Hospital
Toronto, Canadá


Especificações do projeto

Dados do modelo

Número de nós 975
Número de barras 1199
Número de casos de carga 3
Número de combinações de cargas 1
Peso total 23,384 t
Dimensões (métricas) 3,817 x 32,212 x 14,342 m
Dimensões (imperial) 12.52 x 105.68 x 47.05 feet
Versão do programa 7.04.33
