Kładka Shuter Street w Toronto, Kanada

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

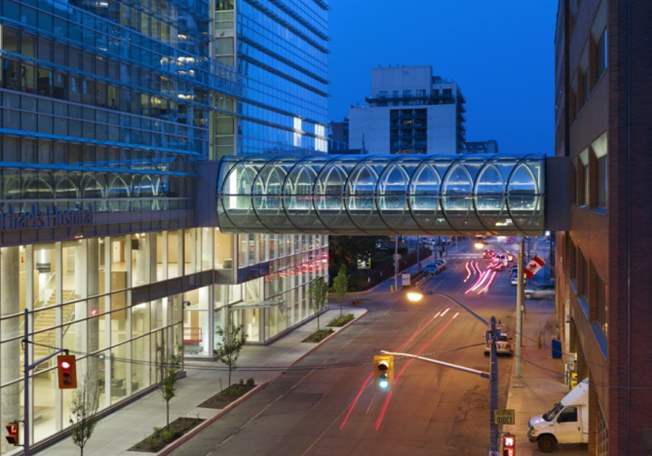

Od marca 2011 szklana kładka dla pieszych o długości 30 m łączy szpital St. Michael z nowym centrum badawczym Li Ka Shing Knowledge Institute. Konstrukcja nośna składa się z kilku owalnych stalowych pierścieni, które są ze sobą skręcone. Most o przekroju wynoszącym 4.60 m i szerokości 3.80 m został zaprojektowany przez firmę Diamond and Schmitt Architects Inc. z Toronto.

Analiza statyczno-wytrzymałościowa Gartner Steel and Glass GmbH, Würzburg, Niemcy
josef-gartner.permasteelisagroup.com

Josef Gartner USA
Chicago, USA
Architekt Diamond and Schmitt Architects Inc.
Toronto, Kanada
Test Carruthers & Wallace Ltd.
Toronto, Kanada
Inwestor Szpital Świętego Michała
Toronto, Kanada

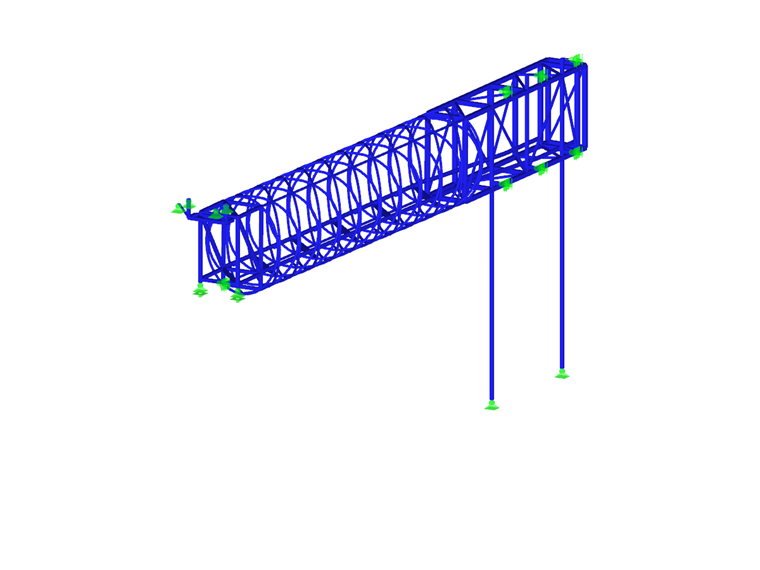

Model

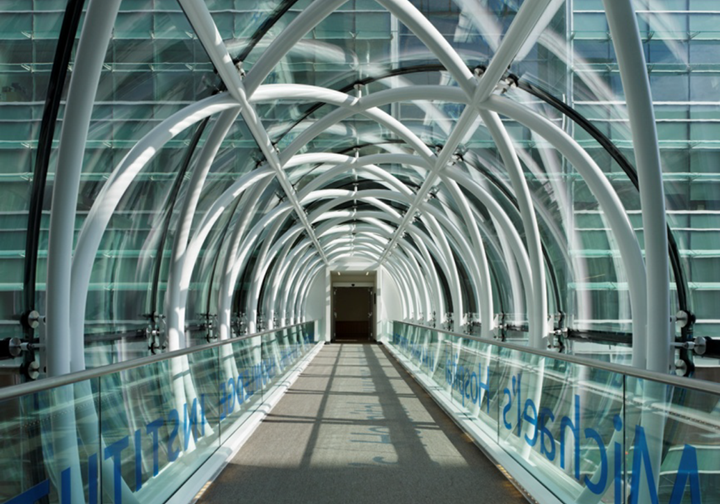

Ponieważ mieszkańcy Toronto korzystają głównie z systemu PATH, podziemnego systemu ścieżek dla pieszych, rozciągającego się na długości 28 km, miasto mogło zostać przekonane do przyznania pozwolenia jedynie ze względu na oryginalność architektoniczną. Lekkość mostu podkreślają zakrzywione i termicznie sprężone szyby ze szkła izolacyjnego oraz krzyżujące się zakrzywione rury, które razem tworzą konstrukcję wsporczą, dzięki czemu konstrukcja ta pojawia się za każdym razem z innej perspektywy.

konstrukcja warstwowa

Most został zaprojektowany jako szkielet statycznie wyznaczalny ze względu na różne ruchy budynku i wymóg, aby niedozwolone było wprowadzanie dużych sił do konstrukcji budynku. Punkt stały, a tym samym przenoszenie sił poziomych, został umieszczony z boku starego budynku. Przekrój mostu jest eliptyczny. Rura wsporcza jest utworzona przez dużą liczbę okrągłych, równolegle leżących rur, przecinających się, okrągłych rur, leżących równolegle w przeciwnym kierunku.

Obliczenia

Inżynierom udało się zaprojektować most zgodnie z DIN 18800, zgodnie z ustaleniami z lokalnym inżynierem odpowiedzialnym za test. Obciążenie zostało jednak określone i uwzględnione zgodnie z lokalnymi normami.

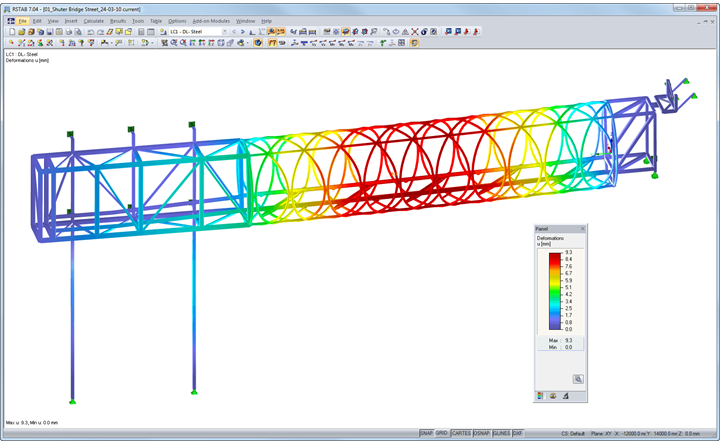

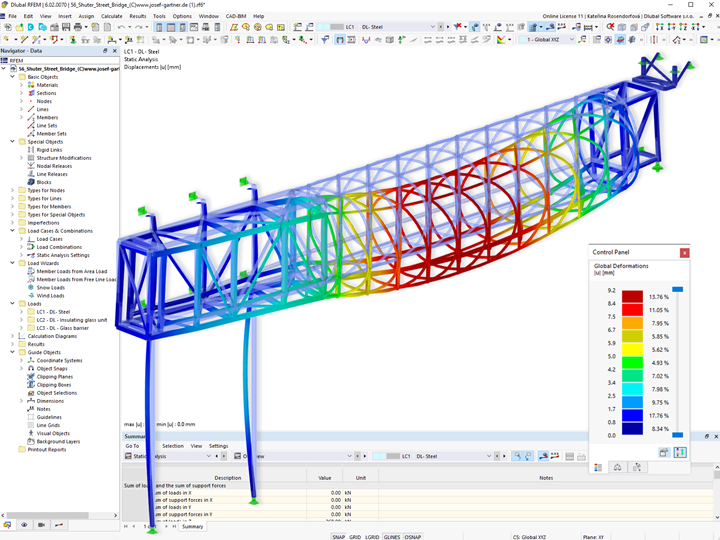

Most został obliczony nieliniowo jako model 3D w RSTAB. W trakcie spawania całej konstrukcji do obliczenia sztywności efektywnej węzłów do analizy odkształceń wykorzystano model zastępczy.

Następnie, sztywności węzłowe zostały zbudowane jako zwolnienia w modelu RSTAB. Ponadto, określono współczynnik obliczeń deformacji i naprężeń dla całej konstrukcji. Wreszcie, w programie RFEM zaprojektowano najbardziej krytyczne węzły spawalnicze z wykorzystaniem obliczonych sił wewnętrznych.
