Cobertura em tenda de moradia, Áustria

No norte da Áustria, foi finalizada já em 2014 uma moradia com uma estrutura da cobertura notável.

Esta construção de madeira está à vista e forma juntamente com a fachada de vidro repleta de luzes uma obra de encher o olho.

Na realização deste projeto, participaram dois clientes da Dlubal: o gabinete de engenharia alemão Wagner, que utilizou o RSTAB para a análise estrutural da cobertura, e a empresa austríaca WIEHAG GmbH, que se encarregou da construção em madeira.

Estrutura

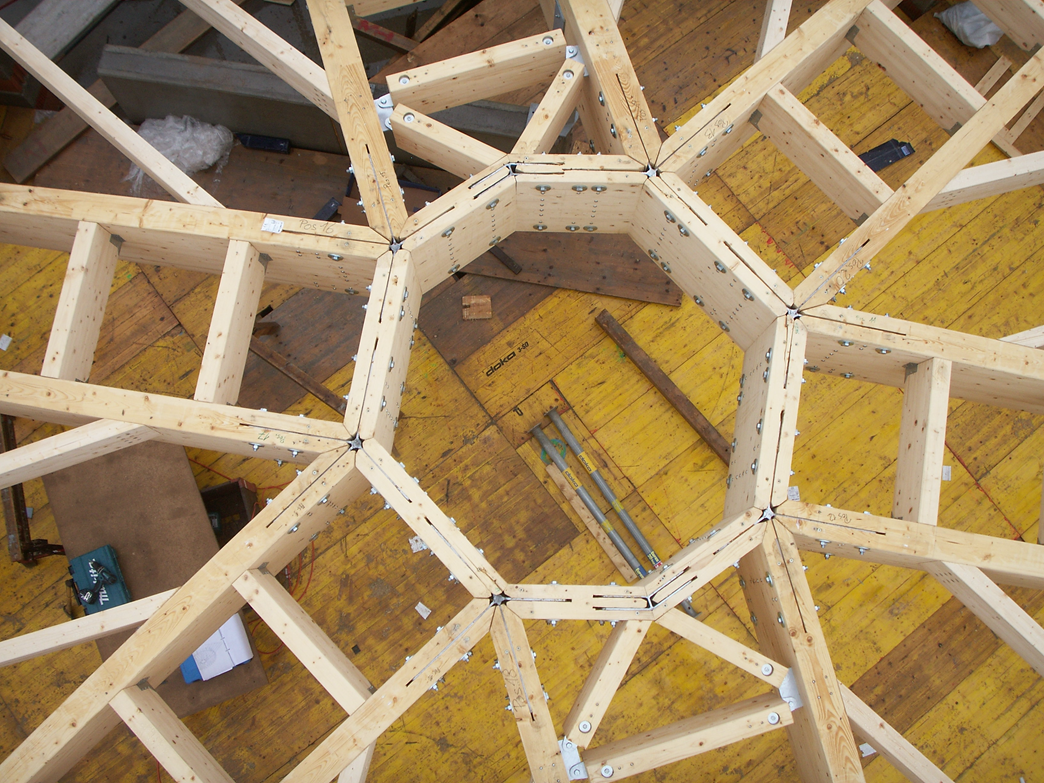

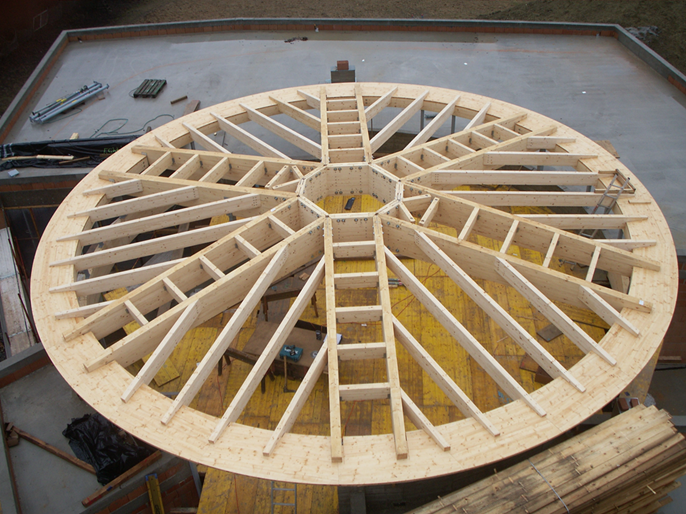

A cobertura em tenda de simetria centrada é constituída por 12 superfícies. Na parte exterior da cobertura, está disposto um anel redondo, na parte interior, um anel octogonal. As vigas principais da estrutura da cobertura são constituídas por 12 vigas de suporte.

As vigas de cobertura transferem as cargas do anel exterior para as vigas de suporte. As ligações foram efetuadas com chapas de entalhe, uma vez que se trata de uma estrutura de madeira na qual se pretende que os elementos em madeira estejam bem visíveis.

A estrutura da cobertura está apoiada em pilares de aço, constituídos por secções transversais ocas retangulares e quadradas.

Análise estrutural

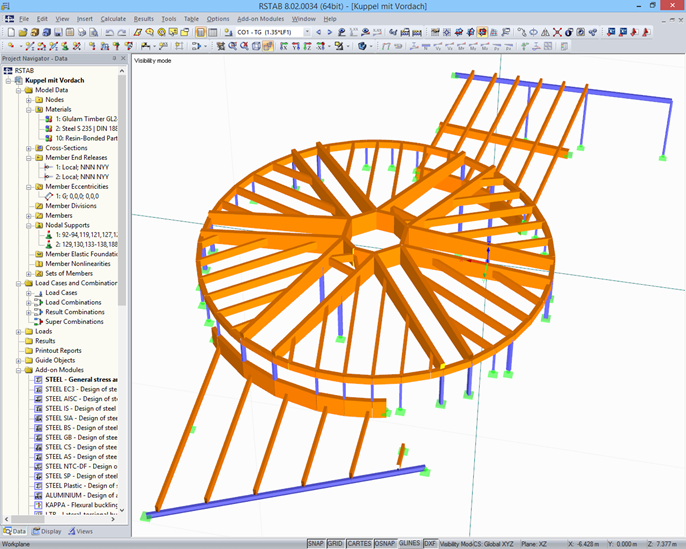

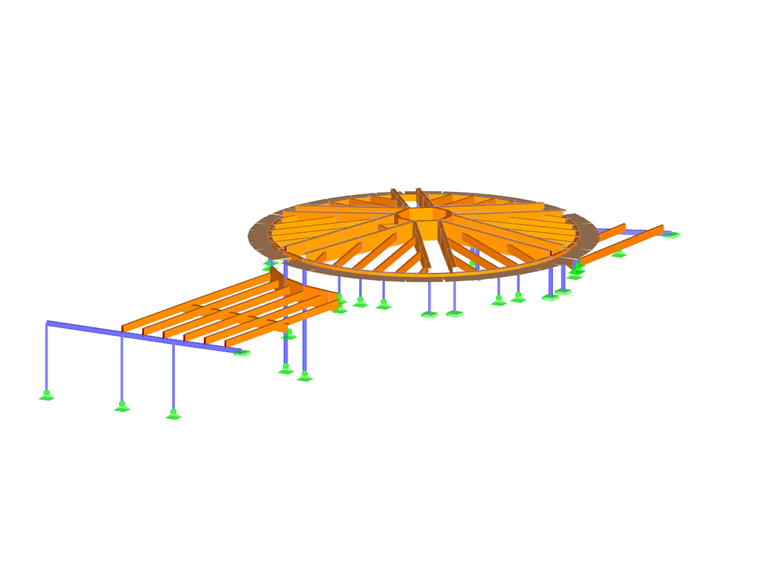

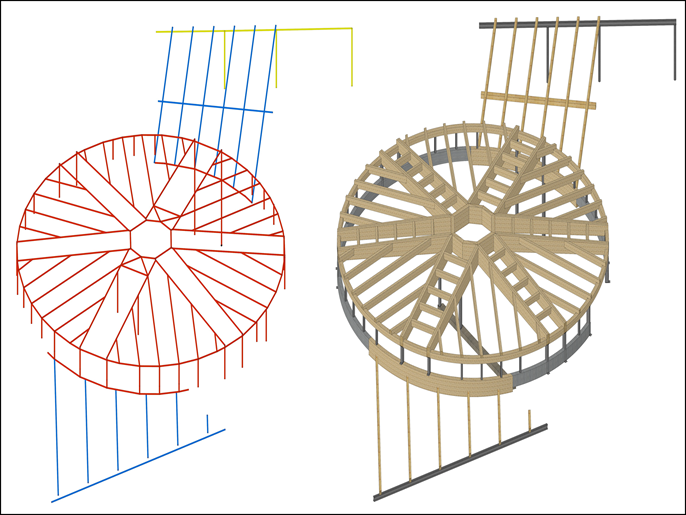

A estrutura foi modelada no cadwork e de seguida transferida para o RSTAB, utilizando a interface. O gabinete de engenharia Wagner utilizou os módulos adicionais da Dlubal Software para o dimensionamento da estrutura de apoio.

Planeamento estrurtural Estrutura de cobertura
Ing.-Büro Wagner GmbH, Gangkofen, Alemanha
[email protected]

Estrutura em madeira
WIEHAG GmbH
Altheim, Áustria
www.wiehag.com
Construção Mestre de obras e trabalhos em madeira
Baumeister Humer GmbH
Peuerbach, Áustria
www.humer-bau.at
Arquiteto VINI SIXTUS
Linz, Áustria
www.vinisixtus.at


Especificações do projeto

Dados do modelo

Número de nós 259
Número de barras 329
Número de casos de carga 9
Número de combinações de cargas 159
Número de combinações de resultados 2
Peso total 8,052 t
Dimensões (métricas) 16,648 x 24,997 x 5,131 m
Dimensões (imperial) 54.62 x 82.01 x 16.83 feet
Versão do programa 8.02.00
