Toiture à toile tendue d’une maison individuelle, Autriche

Projet Client

Ce texte a été traduit par Google Translate

Lire le texte source

Calcul de structure Toiture
Ing.-Büro Wagner GmbH, Gangkofen, Allemagne
s.wagner@ingbuero-wagner.com

Structure bois
WIEHAG GmbH
Altheim, Autriche
www.wiehag.com
Construction Construction (bois)
Baumeister Humer GmbH
Peuerbach, Autriche
www.humer-bau.at
Architecture VINI SIXTUS
Linz, Autriche
www.vinisixtus.at

Une maison individuelle avec une toiture remarquable a été construite dans le Land de la Haute-Autriche en 2014. Un anneau au centre du bâtiment est surmonté d'une toiture à toile tendue. Sa structure visible en bois et sa façade vitrée laissant pénétrer la lumière naturelle ne manquent pas d'attirer le regard.

Deux clients de Dlubal Software ont participé à ce projet : le bureau d'études Wagner a utilisé RSTAB pour calculer la structure de la toiture tandis que la société WIEHAG GmbH était responsable de la structure bois.

Caractéristiques techniques

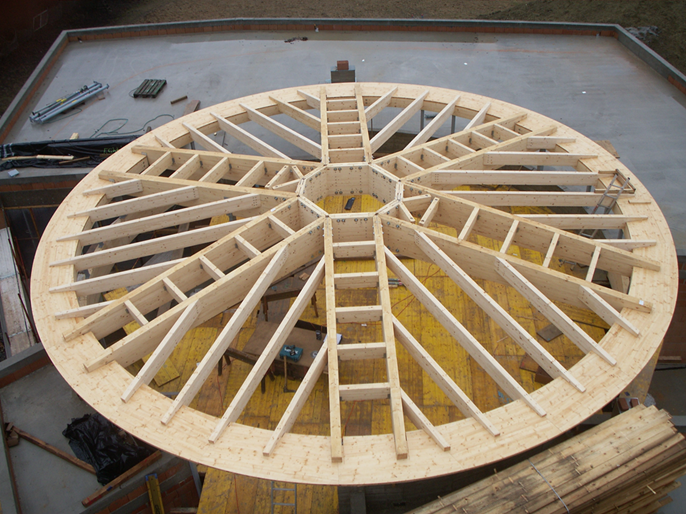

Cette construction à symétrie centrale possède 12 surfaces de toiture. Elle est en outre constituée de deux anneaux en lamellé-collé : un anneau circulaire à l'extérieur et un anneau octogonal à l'intérieur. La structure porteuse de la toiture est composée de douze chevrons.

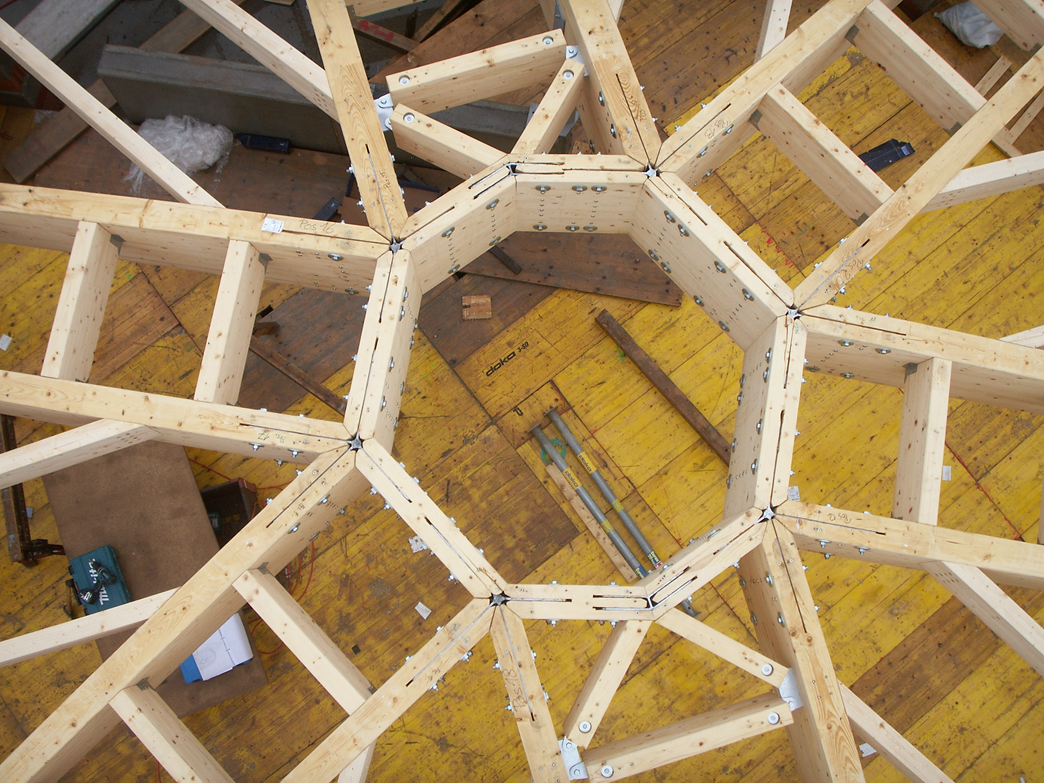

Les arbalétriers et les empannons transfèrent les charges de la toiture de l'anneau extérieur aux chevrons. La structure bois étant visible, les assemblages ont été réalisés à l'aide de plaques perforées.

La structure bois est supportée par des poteaux en acier composés de profilés creux rectangulaires et carrés.

Calcul statique

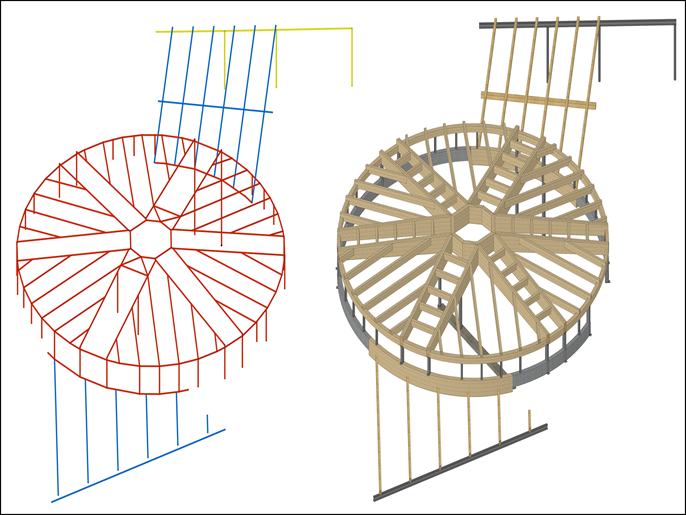

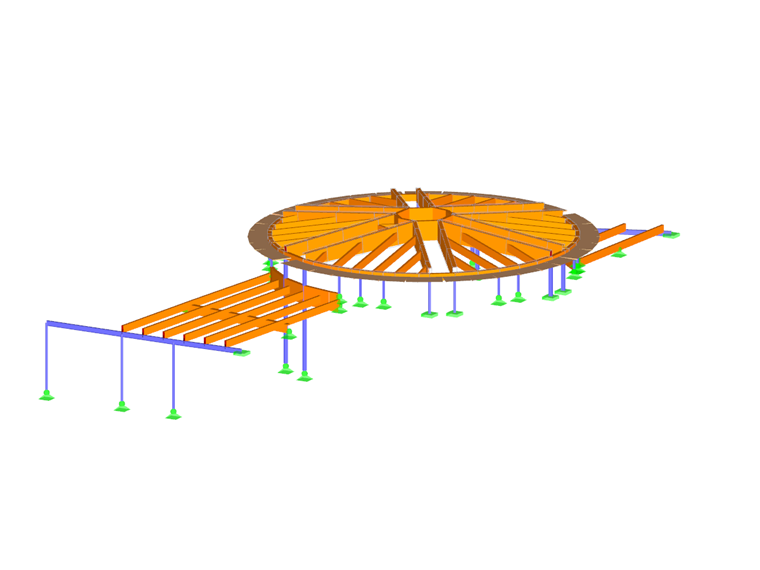

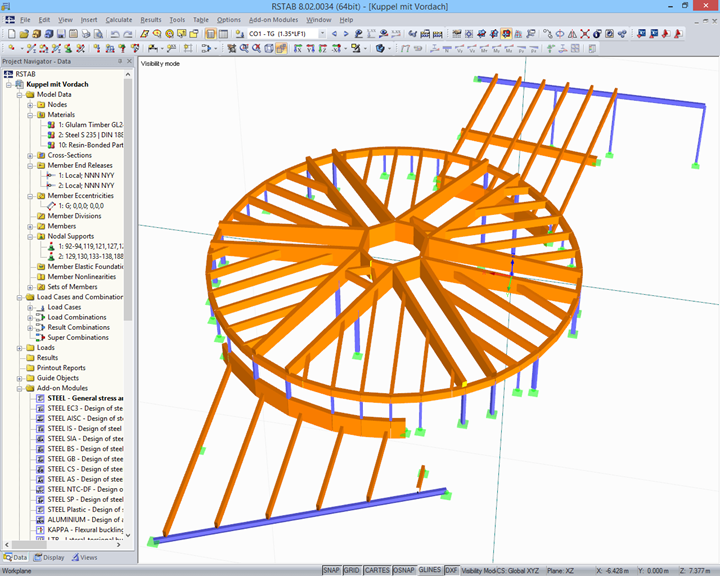

La structure a été modélisée dans cadwork et transférée vers RSTAB via l'interface entre les deux logiciels. Le bureau d'études IB Wagner a utilisé des modules additionnels de Dlubal Software pour le calcul de la structure de la toiture.
