Dach budynku mieszkalnego jednorodzinnego, Austria

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

Statyka i konstrukcja Konstrukcja dachu
Ing.-Büro Wagner GmbH, Gangkofen, Niemcy
s.wagner@ingbuero-wagner.com

Konstrukcja drewniana
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
 Budowa Master Builder Work
Baumeister Humer GmbH
Peuerbach, Austria
www.humer-bau.at
 Architekt VINI SIXTUS
Linz, Austria
www.vinisixtus.at

Dom jednorodzinny o niesamowitej konstrukcji dachowej znajduje się w Górnej Austrii od 2014 roku. Okrąg znajdujący się w środku budynku jest rozciągnięty za pomocą widocznej drewnianej konstrukcji namiotu. Wraz z zalaną światłem szklaną fasadą stanowi on prawdziwą atrakcję.

W projekt zaangażowali się klienci firmy Dlubal Software. Biuro inżynierskie Wagner z Niemiec wykorzystało program RSTAB do przeprowadzenia analizy statyczno-wytrzymałościowej konstrukcji dachu.

Konstrukcja

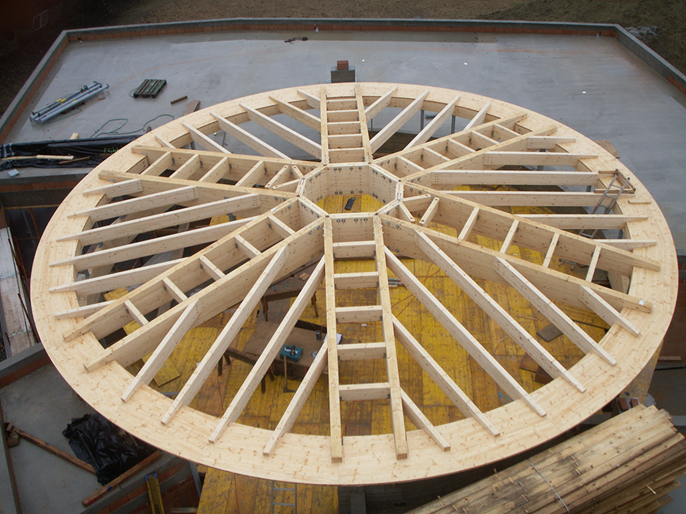

Położony centralnie, symetryczny dach składa się z 12 powierzchni. Jego kształt powstał w oparciu o dwa pierścienie z drewna klejonego warstwowo, przy czym okrągły pierścień znajduje się na zewnątrz, a ośmiokątny wewnątrz konstrukcji. Główne belki konstrukcji dachu tworzy dwanaście krawężnic.

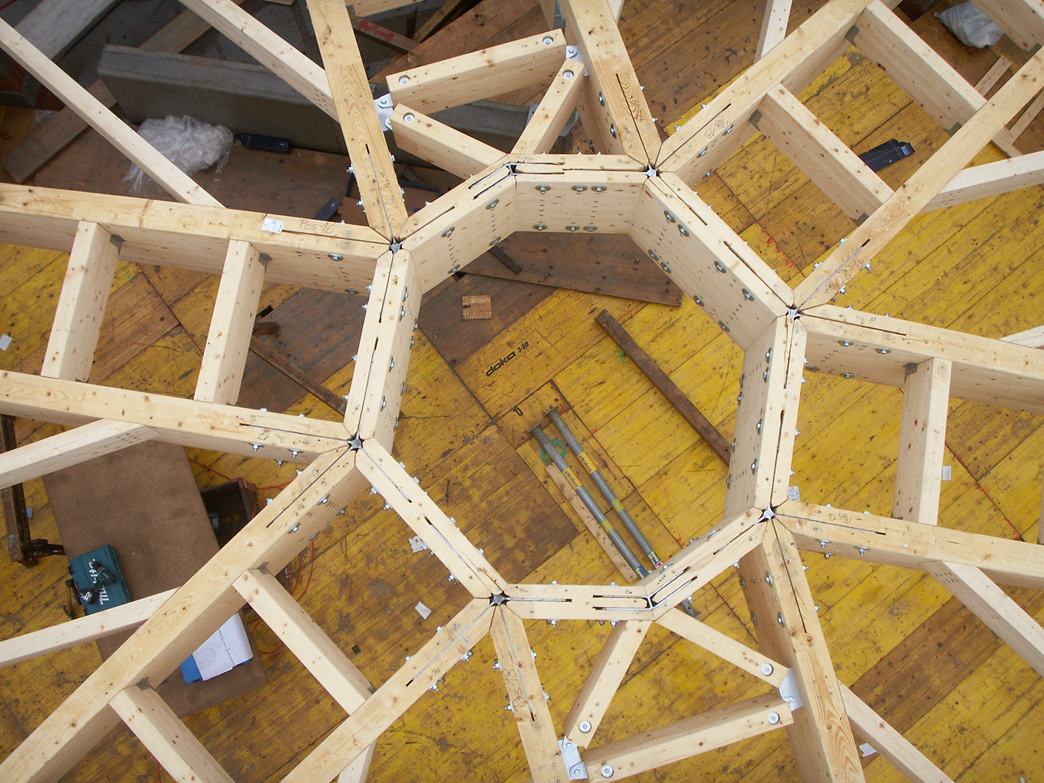

Obciążenia dachu z zewnętrznego pierścienia na krawężnice są przenoszone przez kosz dachowy i krokwie. Połączenia wykonano z wykorzystaniem blach rowkowanych ponieważ dach jest konstrukcją drewnianą, z drewnianymi elementami, które mają w zamierzeniu być widoczne.

Drewniany dach jest podparty na stalowych słupach, składających się z prostokątnych i kwadratowych przekrojów zamkniętych.

Obliczenia konstrukcyjne

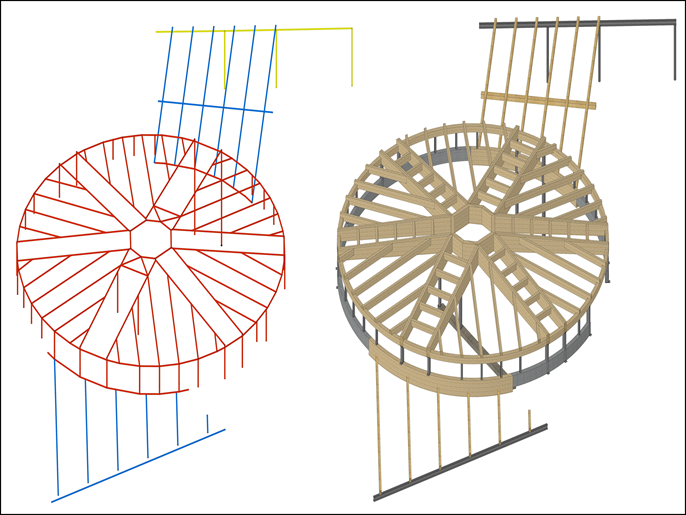

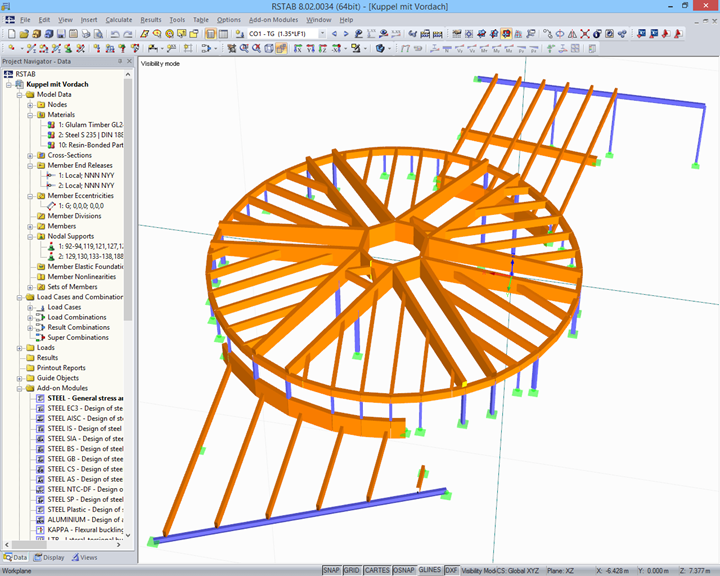

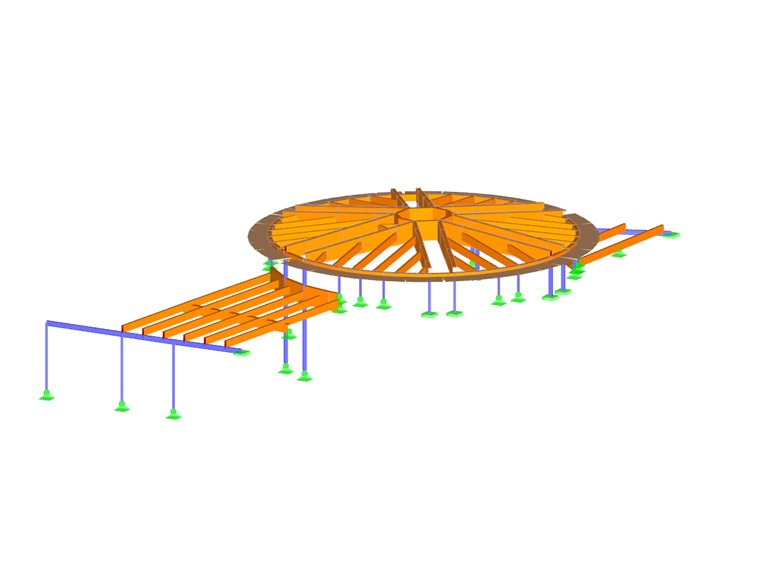

Najpierw konstrukcję zaprojektowano w cadwork, a następnie została zaimportowana do RSTAB z wykorzystaniem interfejsu. Do obliczenia konstrukcji szkieletowej biuro inżynierskie Wagner wykorzystało moduły dodatkowe firmy Dlubal Software.
