独立别墅的帐篷形状木结构屋顶,奥地利

客户项目

2014年02月24日

Austria RSTAB 木结构

结构设计 Roof Structure
Ing.-Büro Wagner GmbH
Gangkofen, Germany
s.wagner@ingbuero-wagner.com

Timber Construction
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
建造 Master Builder Work
Baumeister Humer GmbH
Peuerbach, Austria
www.humer-bau.at
建筑学 VINI SIXTUS
Linz, Austria
www.vinisixtus.at

2014 年位于上奥地利地区某个具有特殊屋顶结构的独立别墅建成完工。该项目结构形式非常有特色,帐篷形式屋顶的承重结构为木结构,建筑物室内采用其在外部的玻璃幕墙结构进行自然采光。

两个 Dlubal 客户参与了该项目,德国公司 Wagner 使用软件 RSTAB 对屋顶结构进行力学计算,公司 WIEHAG GmbH 负责工程的木结构。

建筑结构

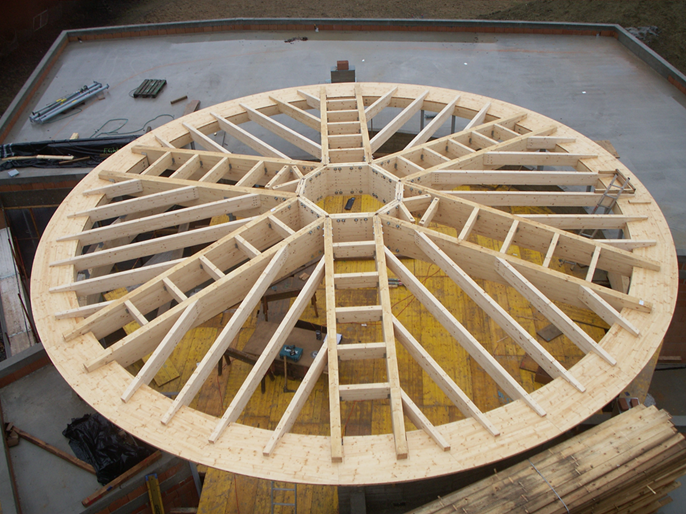

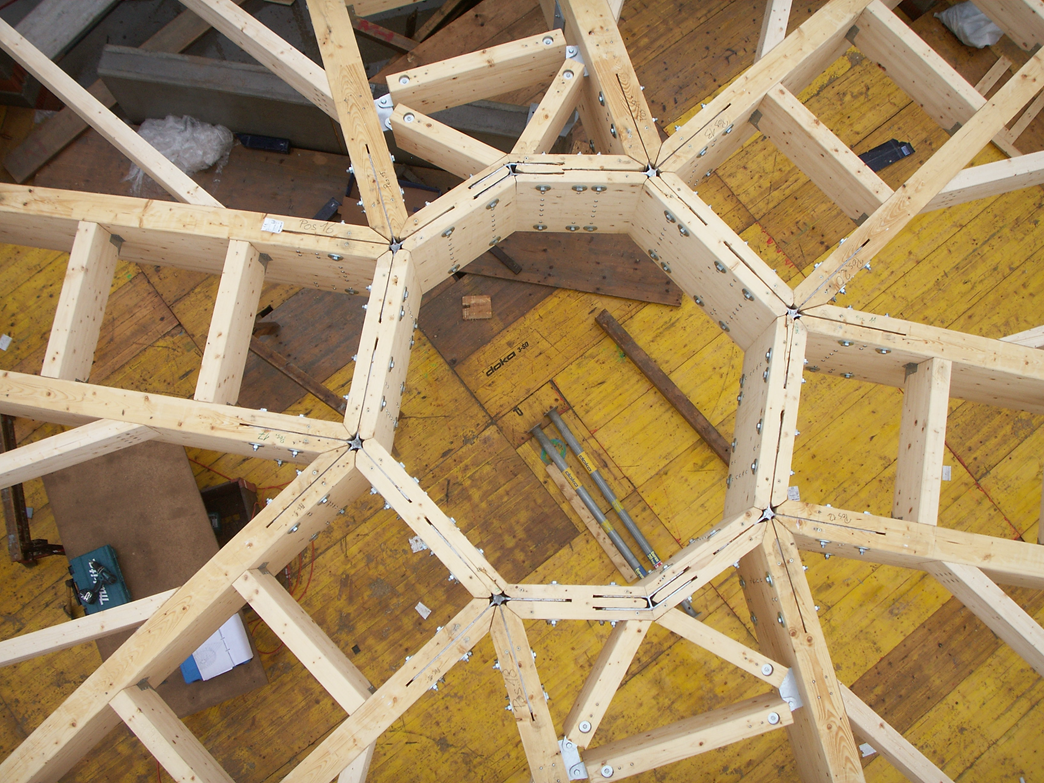

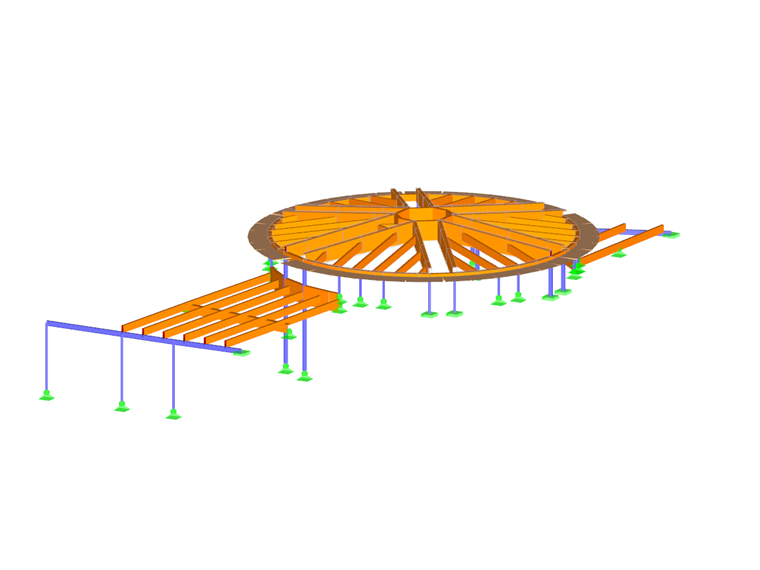

中心对称的帐篷形屋顶分成 12 个屋顶面,最外面是一个胶合层压木环,内侧是一个胶合层压木八角形环。总共 12 根胶合层板木斜屋面椽子构成屋顶结构主梁,屋面上承受的荷载全部传递到椽子上。由钢片连接节点,木结构屋顶的木质元素完美呈现。

木结构屋顶是由矩形截面和正方形截面空心钢柱支撑。

结构分析

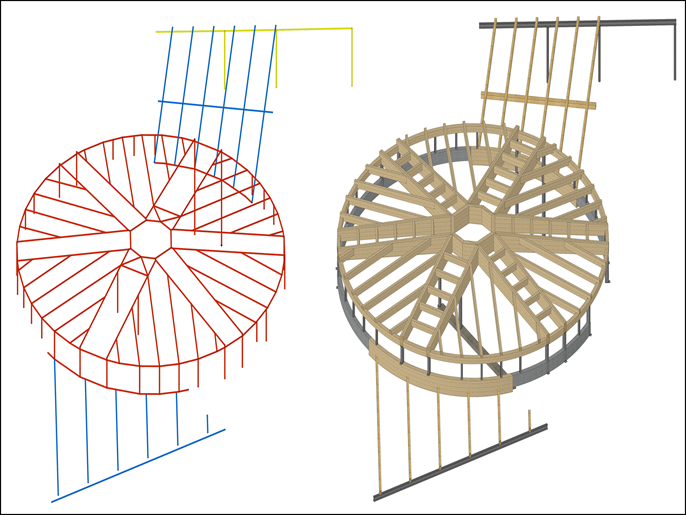

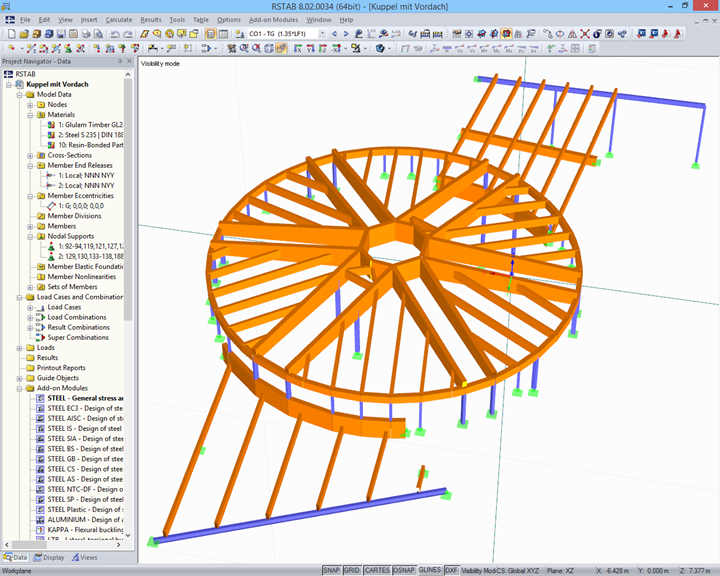

公司 Wagner 首先是在软件 cadwork 中给该结构建模,使用接口导入 RSTAB 中,使用 Dlubal 软件的附加模块设计框架结构。
